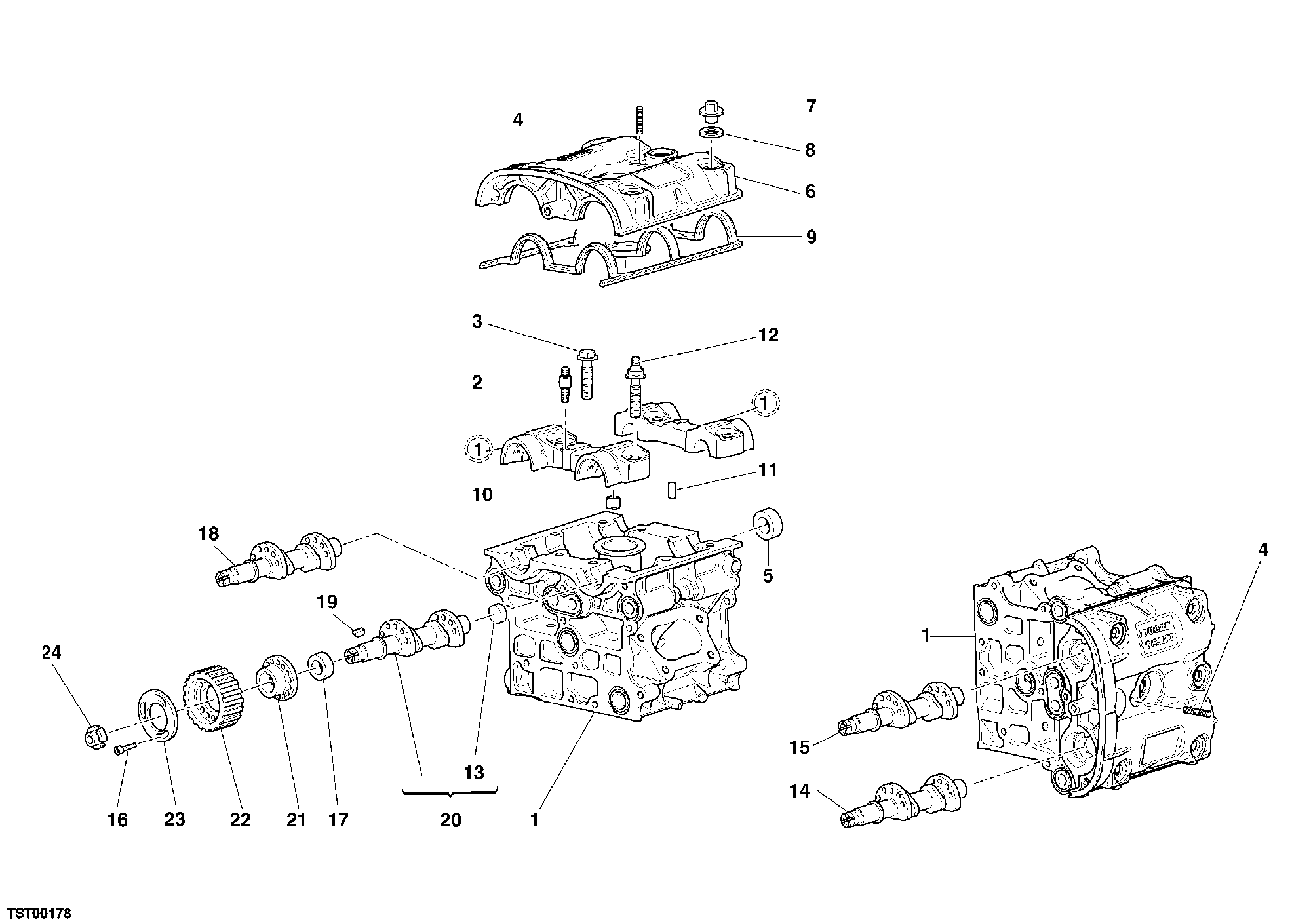

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 30121971A | Culasse | 2 |
| 2 | 76610201A | Goujon | 4 |
| 3 | 77911901A | Vis speciale te M8X30 | 8 |
| 4 | 76610461A | Goujon 6X14X12 | 2 |
| 5 | 93040201A | Bouchon 35X7 | 4 |
| 6 | 24712611A | Couvercle soupapes | 2 |
| 7 | 75010471A | Écrou M6 | 12 |
| 8 | 85610612A | Rondelle | 12 |
| 9 | 78810621A | Joint, couvercle culasse | 2 |
| 10 | 71110912A | Goujon de référence | 8 |
| 11 | 41840527A | Goupille | 4 |
| 12 | 77911891A | Vis speciale te M8X33 | 8 |
| 13 | 87310051A | Bouchon 18 mm | 4 |
| 14 | 14822421A | Arbre à cames échappement horizontal | 1 |
| 15 | 14822401A | Arbre à cames aspiration horizontal | 1 |
| 16 | 77950302A | Vis Tc M6X12 | 12 |
| 17 | 93050071A | Bague D'Etancheite bavislrsx7 24-35-7 | 4 |
| 18 | 14822431A | Arbre à cames échappement vertical | 1 |
| 19 | 68050031A | Plaquette 3X3X14 | 4 |
| 20 | 14822411A | Arbre à cames aspiration vertical | 1 |
| 21 | 16010941A | Bride | 4 |
| 22 | 25510192A | Poulie distribution entraine | 4 |
| 23 | 85610742A | Rondelle, speciale | 4 |
| 24 | 70350022A | Bague M17X1 | 4 |
