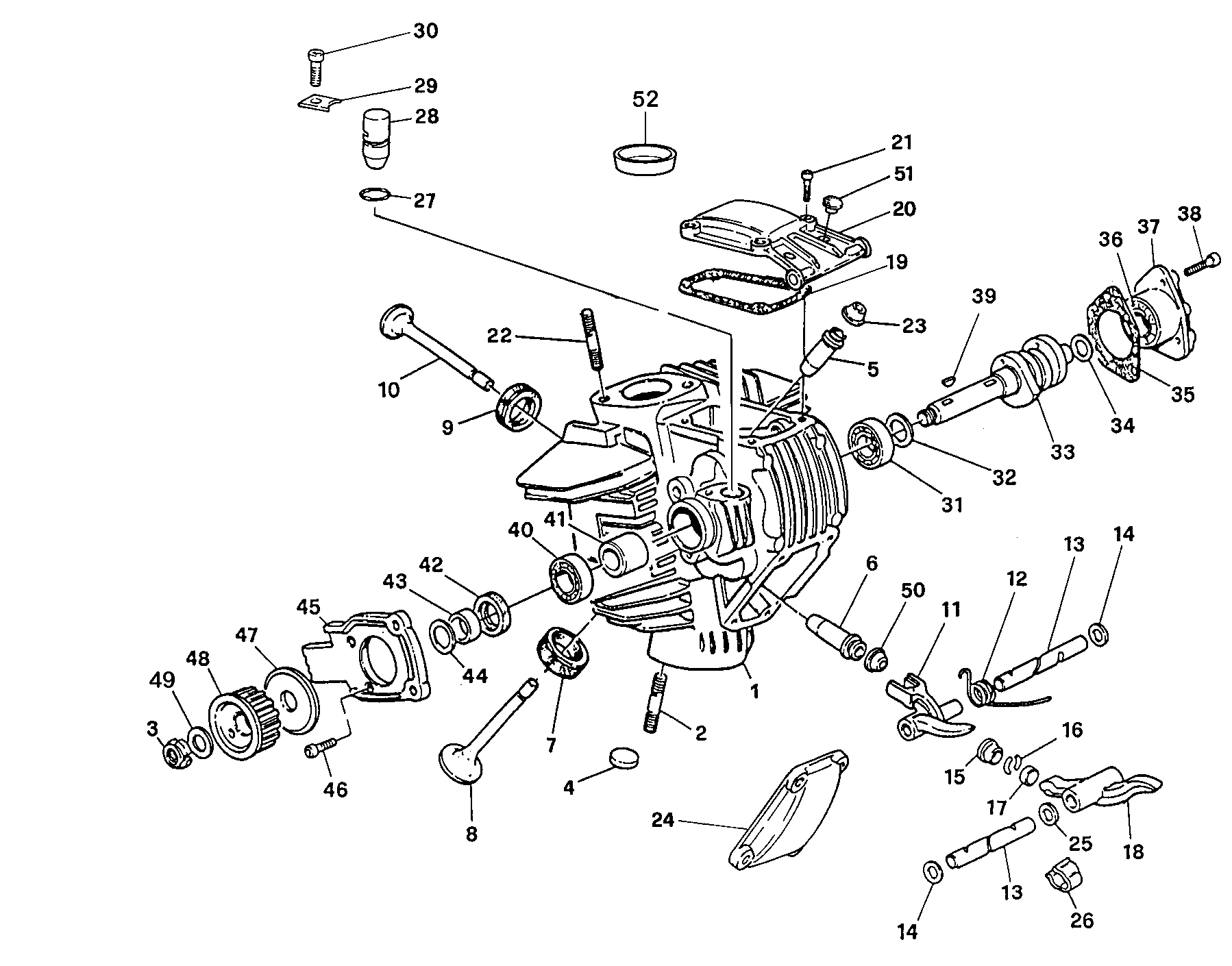

Culasse - 750 1997 | Ducati Store

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30120251B	Culasse horizontale	1
1	30120252B	Culasse horizontale	1
2	037092050	Goujon	2
3	729431542	Embout elastique M15X1	1
4	067017395	Joint en caoutchouc Anti-Vibration	19
5	037092400	Guide-Soupape D'Aspiration en fonte	1
5	037092401	Guide-Soupape majore	1
5	037092402	Guide-Soupape majore	1
5	037092403	Guide-Soupape majore	1
6	037092410	Guide-Soupape échappement en bronze	1
6	037092411	Guide-Soupape majore	1
6	037092412	Guide-Soupape majore	1
6	037092413	Guide-Soupape majore	1
7	067092370	Siège soupape admissiom	1
7	067092371	Siège soupape admission majore	1
7	067092372	Siège soupape admission majore	1
8	067092110	Soupape admission	1
9	067092380	Siège soupape D'Echappement	1
9	067092381	Siège soupape échappement majore	1
9	067092382	Siège soupape échappement majore	1
10	067092120	Soupape dechappement	1
11	066092183	Culbuteur ferm.	2
12	79910611A	Ressort culbuteur fermeture	2
13	066092240	Axe culbuteur	4
13	066092245	Axe culbuteur majore	1
14	061992180	Rondelle de butée 10,5X15X0,3	1
14	067092190	Rondelle de butée 10,5X15X2	1
14	076592185	Rondelle de butée 10,5X15X1	1
14	076592190	Rondelle de butée 10,5X15X0,5	1
14	076592205	Rondelle de butée 10,5X15X0,2	1
15	072792050	Coupelle retour 5.00 mm	4
15	072792051	Coupelle retour 5.10 mm	4
15	072792052	Coupelle retour 5.20 mm	4
15	072792053	Coupelle retour 5.30 mm	4
15	072792054	Coupelle retour 5.40 mm	4
15	072792055	Coupelle retour 5.50 mm	4
15	072792056	Coupelle retour 5.60 mm	4
15	072792057	Coupelle retour 5.70 mm	4
15	072792058	Coupelle retour 5.80 mm	4
15	072792059	Coupelle retour 5.90 mm	4
15	072792060	Coupelle retour 6.00 mm	4
15	072792061	Coupelle retour 6.10 mm	4
15	072792062	Coupelle retour 6.20 mm	4
15	072792063	Coupelle retour 6.30 mm	4
15	072792064	Coupelle retour 6.40 mm	4
15	072792065	Coupelle retour 6.50 mm	4
15	072792066	Coupelle retour 6.60 mm	4
15	072792067	Coupelle retour 6.70 mm	4
15	072792068	Coupelle retour 6.80 mm	4
15	072792069	Coupelle retour 6.90 mm	4
15	072792070	Coupelle retour 7.00 mm	4
15	072792071	Coupelle retour 7.10 mm	4
15	072792072	Coupelle retour 7.20 mm	4
15	072792073	Coupelle retour 7.30 mm	4
15	072792074	Coupelle retour 7.40 mm	4
15	072792075	Coupelle retour 7.50 mm	4
15	072792076	Coupelle retour 7.60 mm	4
15	072792077	Coupelle retour 7.70 mm	4
15	072792078	Coupelle retour 7.80 mm	4
15	072792079	Coupelle retour 7.90 mm	4
15	072792080	Coupelle retour 8.00 mm	4
15	072792081	Coupelle retour 8.10 mm	4
15	072792082	Coupelle retour 8.20 mm	4
15	072792083	Coupelle retour 8.30 mm	4
15	072792084	Coupelle retour 8.40 mm	4
15	072792085	Coupelle retour 8.50 mm	4
15	072792086	Coupelle retour 8.60 mm	4
15	072792087	Coupelle retour 8.70 mm	4
15	072792088	Coupelle retour 8.80 mm	4
15	072792089	Coupelle retour 8.90 mm	4
15	072792090	Coupelle retour 9.00 mm	4
15	072792092	Coupelle retour 9.20 mm	4
15	072792094	Coupelle retour 9.40 mm	4
15	072792096	Coupelle retour 9.60 mm	4
15	072792150	Coupelle retour 5.05 mm	4
15	072792151	Coupelle retour 5.15 mm	4
15	072792152	Coupelle retour 5.25 mm	4
15	072792153	Coupelle retour 5.35 mm	4
15	072792154	Coupelle retour 5.45 mm	4
15	072792155	Coupelle retour 5.55 mm	4
15	072792156	Coupelle retour 5.65 mm	4
15	072792157	Coupelle retour 5.75 mm	4
15	072792158	Coupelle retour 5.85 mm	4
15	072792159	Coupelle retour 5.95 mm	4
15	072792160	Coupelle retour 6.05 mm	4
15	072792161	Coupelle retour 6.15 mm	4
15	072792162	Coupelle retour 6.25 mm	4
15	072792163	Coupelle retour 6.35 mm	4
15	072792164	Coupelle retour 6.45 mm	4
15	072792165	Coupelle retour 6.55 mm	4
15	072792166	Coupelle retour 6.65 mm	4
15	072792167	Coupelle retour 6.75 mm	4
15	072792168	Coupelle retour 6.85 mm	4
15	072792169	Coupelle retour 6.95 mm	4
15	072792170	Coupelle retour 7.05 mm	4
15	072792171	Coupelle retour 7.15 mm	4
15	072792172	Coupelle retour 7.25 mm	4
15	072792173	Coupelle retour 7.35 mm	4
15	072792174	Coupelle retour 7.45 mm	4
15	072792175	Coupelle retour 7.55 mm	4
15	072792176	Coupelle retour 7.65 mm	4
15	072792177	Coupelle retour 7.75 mm	4
15	072792178	Coupelle retour 7.85 mm	4
15	072792179	Coupelle retour 7.95 mm	4
15	072792180	Coupelle retour 8.05 mm	4
15	072792181	Coupelle retour 8.15 mm	4
15	072792182	Coupelle retour 8.25 mm	4
15	072792183	Coupelle retour 8.35 mm	4
15	072792184	Coupelle retour 8.45 mm	4
15	072792185	Coupelle retour 8.55 mm	4
15	072792186	Coupelle retour 8.65 mm	4
15	072792187	Coupelle retour 8.75 mm	4
15	072792188	Coupelle retour 8.85 mm	4
15	072792189	Coupelle retour 8.95 mm	4
16	66910031A	Demi-Bagues	4
17	072392500	Réglage culbuteur 2.00 mm	4
17	072392501	Réglage culbuteur 2.10 mm	4
17	072392502	Réglage culbuteur 2.20 mm	4
17	072392503	Réglage culbuteur 2.30 mm	4
17	072392504	Réglage culbuteur 2.40 mm	4
17	072392505	Réglage culbuteur 2.50 mm	4
17	072392506	Réglage culbuteur 2.60 mm	4
17	072392507	Réglage culbuteur 2.70 mm	4
17	072392508	Réglage culbuteur 2.80 mm	4
17	072392509	Réglage culbuteur 2.90 mm	4
17	072392510	Réglage culbuteur 3.00 mm	4
17	072392511	Réglage culbuteur 3.10 mm	4
17	072392512	Réglage culbuteur 3.20 mm	4
17	072392513	Réglage culbuteur 3.30 mm	4
17	072392514	Réglage culbuteur 3.40 mm	4
17	072392515	Réglage culbuteur 3.50 mm	4
17	072392516	Réglage culbuteur 3.60 mm	4
17	072392517	Réglage culbuteur 3.70 mm	4
17	072392518	Réglage culbuteur 3.80 mm	4
17	072392519	Réglage culbuteur 3.90 mm	4
17	072392520	Réglage culbuteur 4.00 mm	4
17	072392521	Réglage culbuteur 4.10 mm	4
17	072392522	Réglage culbuteur 4.20 mm	4
17	072392523	Réglage culbuteur 4.30 mm	4
17	072392524	Réglage culbuteur 4.40 mm	4
17	072392525	Réglage culbuteur 4.50 mm	4
17	072392526	Réglage culbuteur 4.60 mm	4
17	072392527	Réglage culbuteur 4.70 mm	4
17	072392528	Réglage culbuteur 4.80 mm	4
17	072392529	Réglage culbuteur 4.90 mm	4
17	072392530	Réglage culbuteur 5.00 mm	4
17	072392535	Réglage culbuteur 2.05 mm	4
17	072392545	Réglage culbuteur 2.15 mm	4
17	072392555	Réglage culbuteur 2.25 mm	4
17	072392565	Réglage culbuteur 2.35 mm	4
17	072392575	Réglage culbuteur 2.45 mm	4
17	072392585	Réglage culbuteur 2.55 mm	4
17	072392595	Réglage culbuteur 2.65 mm	4
17	072392605	Réglage culbuteur 2.75 mm	4
17	072392615	Réglage culbuteur 2.85 mm	4
17	072392625	Réglage culbuteur 2.95 mm	4
17	072392635	Réglage culbuteur 3.05 mm	4
17	072392645	Réglage culbuteur 3.15 mm	4
17	072392655	Réglage culbuteur 3.25 mm	4
17	072392675	Réglage culbuteur 3.35 mm	4
17	072392685	Réglage culbuteur 3.45 mm	4
17	072392695	Réglage culbuteur 3.55 mm	4
17	072392705	Réglage culbuteur 3.65 mm	4
17	072392715	Réglage culbuteur 3.75 mm	4
17	072392725	Réglage culbuteur 3.85 mm	4
17	072392735	Réglage culbuteur 3.95 mm	4
17	072392745	Réglage culbuteur 4.05 mm	4
18	037592170	Culbuteur ouverture	2
19	78810321A	Joint, couvercle culasse	2
20	24010121AA	Couvercle soupapes aspiration	1
21	77150662B	Vis	8
22	705562125	Goujon	2
23	76410091A	Bague D'Etencheite Guide-Soupape	1
24	24010101AA	Couvercle soupapes	1
25	064770010	Rondelle butée	4
26	037592210	Ressort	2
27	064792170	Joint torique 3043	1
28	87210061A	Bouchon	1
29	82710103A	Plaquette	1
30	60N102505	Vis allen M6X12	1
31	751102054	Roulement 20Bc10X3 uni 4259	1
32	040016190	Rondelle	1
33	037029020	Arbre distribution culasse horizontal	1
34	040029126	Rondelle de butée 15.5X22X0,5	1
35	066092310	Joint	1
36	751731542	Roulement 15Bc02Xv3 uni 4259	1
37	23520151A	Capuchon avec roulement	1
38	60N102509	Vis tête hexagonale creuse M6X20	4
39	741721008	Clé woodruff 4X5	1
40	751101747	Roulement 17Bc10X3 uni 4259	1
41	066029030	Entretoise 17X25X22	1
42	020470105	Bague D'Etancheite angus 22Mm	1
43	066029035	Entretoise poulie	1
44	061916120	Rosette	1
45	066029150	Capuchon vertical en caoutchouc	1
46	60N107335	Vis tcei M6X1.00X16	2
47	066029055	Rondelle	1
48	036729050	Poulie distribution	1
49	079769040	Rondelle 15.2X24X1	1
50	76410131A	Bague D'Etencheite Guide-Soupape	1
51	300160	Bouchon caoutchouc	2
52	87310011A	Bouchon 16 mm	2
52	87310021A	Bouchon 10 mm	2
52	87310051A	Bouchon 18 mm	2
52	87310201A	Bouchon 20 mm	2

—
