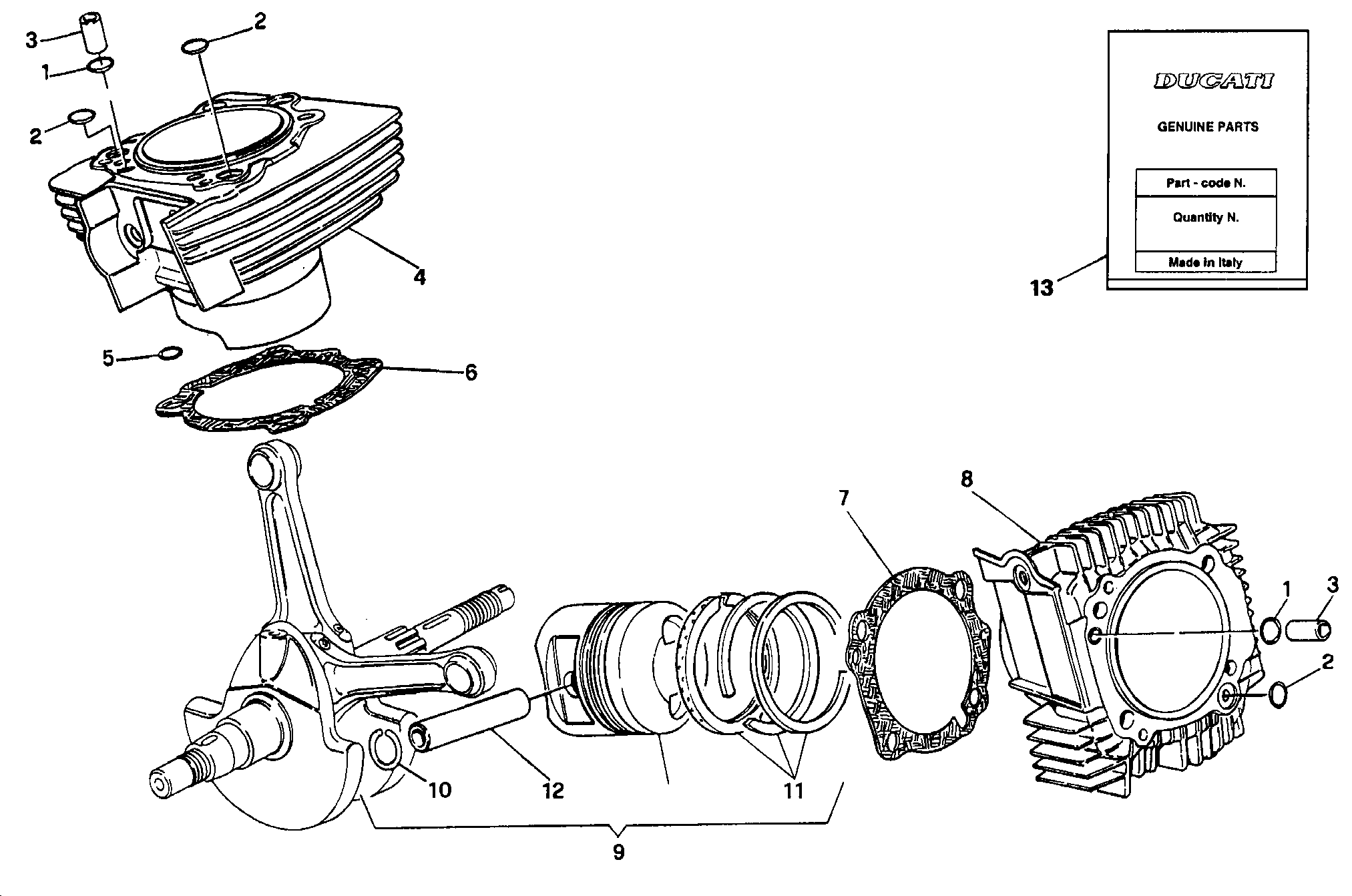

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 040017030 | Joint torique 2031 | 2 |
| 2 | 46320196A | Joint torique 115 11.62X2.62Mm | 3 |
| 3 | 080517125 | Douille | 2 |
| 4 | 12020071A | Groupe cylindre Vertical-Piston | 1 |
| 5 | 938232037 | Joint torique | 1 |
| 6 | 78610071A | Garniture cylindre Vertical-Carter | 1 |
| 7 | 78610081A | Garniture cylindre Horizontal-Carter | 1 |
| 8 | 12020081A | Groupe cylindre horizontal- piston | 1 |
| 9 | 12220041A | Piston complet | 2 |
| 10 | 067547460 | Bague elastique Bloque-Axe | 4 |
| 11 | 090547490 | Jeu segments | 2 |
| 12 | 067547450 | Axe de piston | 2 |
| 13 | 79120111B | Jeu joints Cylindre-Culasse | 1 |
