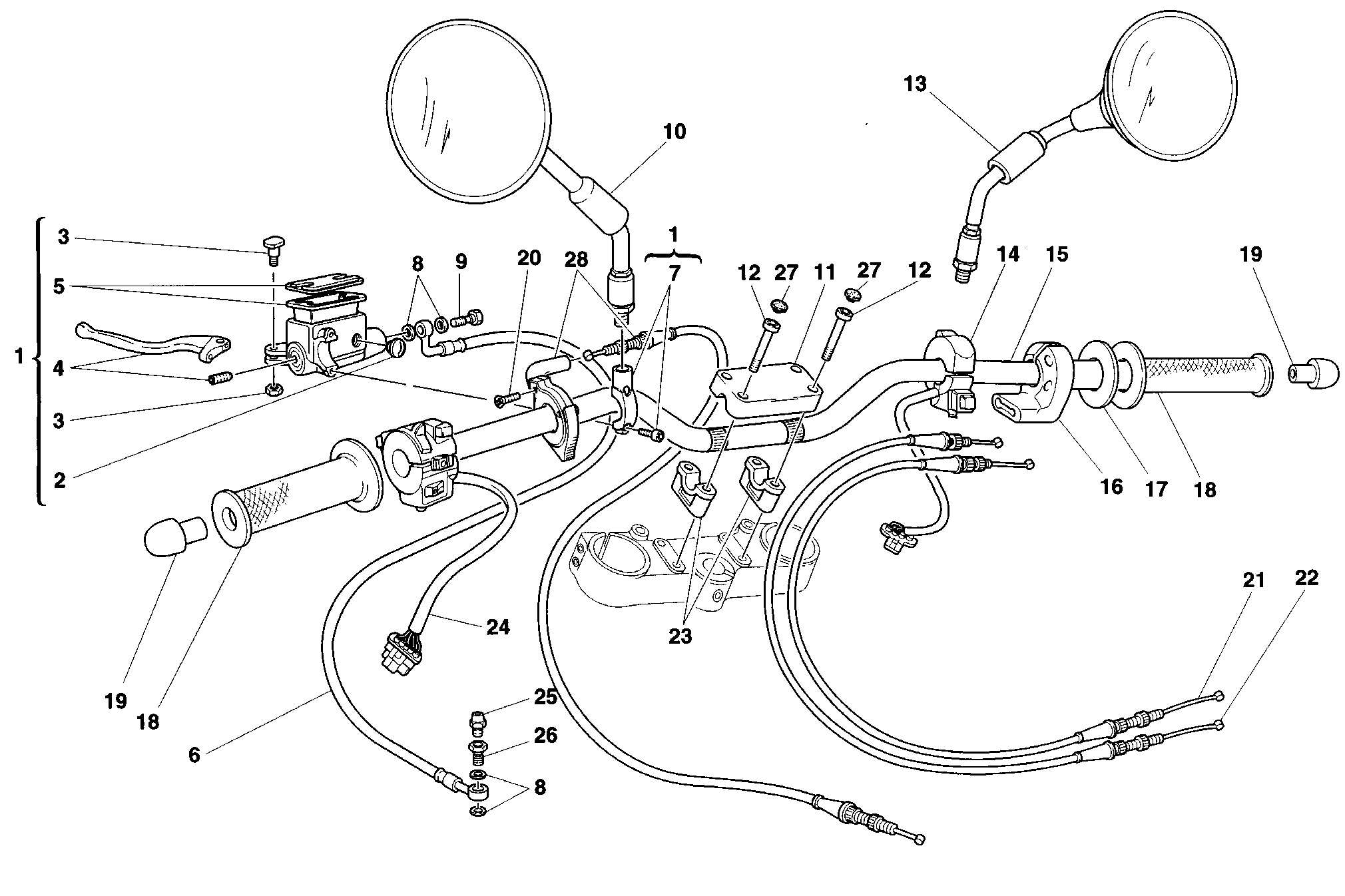

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 63040031A | Pompe embrayage | 1 |
| 2 | 000049654 | Hubolt niveau huile | 1 |
| 3 | 000046664 | Pivot levier frein | 1 |
| 4 | 62610021A | Levier | 1 |
| 4 | 62610031A | Levier | 1 |
| 5 | 000046665 | Couvercle pompe huile | 1 |
| 6 | 63210091C | Tube commande embrayage | 1 |
| 7 | 800047420 | Cavalier pompe frein | 1 |
| 8 | 42020010A | Joint en cuivre 11.9X8.2X2 | 4 |
| 9 | 78140011A | Vis fixation tuyau huile | 1 |
| 10 | 52340031C | Miroir gauche | 1 |
| 11 | 36010161C | Cavalier guidon, supérieur | 1 |
| 12 | 77151362B | Vis | 4 |
| 13 | 52340021C | Miroir droit | 1 |
| 14 | 65040062A | Deviateur feux droite | 1 |
| 15 | 36010131B | Guidon | 1 |
| 16 | 65440031A | Contrôle gaz | 1 |
| 17 | 85210481A | Rondelle | 1 |
| 18 | 36140031A | Jeu de poignées | 1 |
| 19 | 87210151A | Masse antivibratile guidon | 2 |
| 20 | 77752102A | Vis | 2 |
| 21 | 65610152A | Câble fermeture papillon | 1 |
| 22 | 65610142A | Câble ouverture papillon | 1 |
| 23 | 36010101B | Cavalier guidon, inférieur | 2 |
| 24 | 65140062A | Commutateur feux gauche | 1 |
| 25 | 000033552 | Soupape vidange | 1 |
| 26 | 77910821A | Vis fixation tuyau huile | 1 |
| 27 | 065937040 | Bouchon | 4 |
| 28 | 65540031A | Câble commande starter | 1 |
