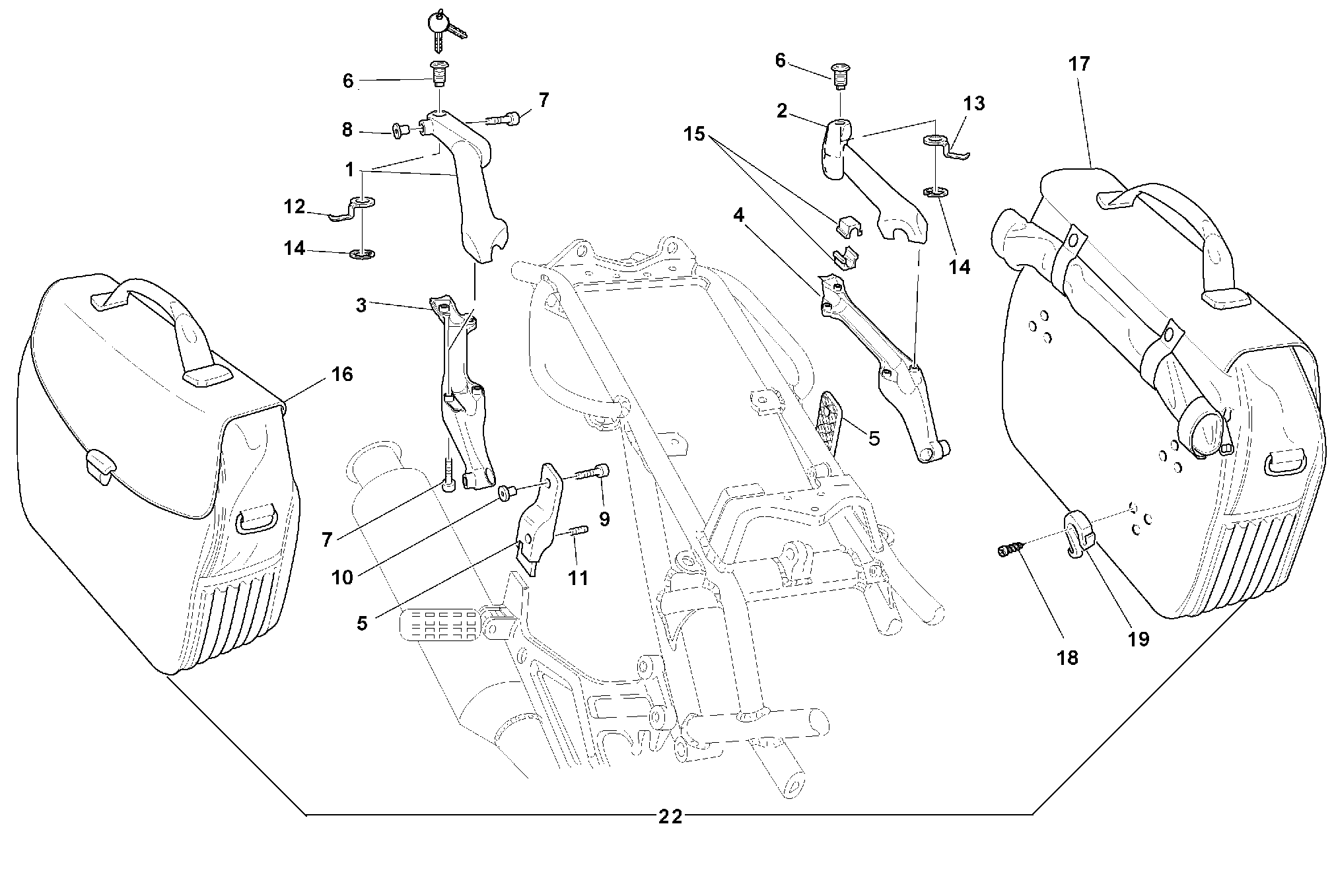

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82912511A | Bride supérieur droite | 1 |
| 2 | 82912521A | Bride supérieur gauche | 1 |
| 3 | 82912531A | Bride inférieur droite | 1 |
| 4 | 82912541A | Bride inférieur gauche | 1 |
| 5 | 83011771A | Support | 2 |
| 6 | 69921031A | Jeu serrure | 1 |
| 7 | 60N107335 | Vis tcei M6X1.00X16 | 12 |
| 8 | 82110971A | Pivot | 4 |
| 9 | 77150722B | Vis | 2 |
| 10 | 82110951A | Pivot | 2 |
| 11 | 77850101A | Grain | 4 |
| 12 | 82711881A | Plaquette droite | 1 |
| 13 | 82711871A | Plaquette gauche | 1 |
| 14 | 88450121A | Circlip | 2 |
| 15 | 22030491A | Joint | 8 |
| 16 | 69820291A | Trousse droite | 1 |
| 17 | 69820301A | Trousse gauche | 1 |
| 18 | 77911881A | Vis taraud | 18 |
| 19 | 82912441A | Support | 6 |
| 22 | 69921051A | Couple valises latéral mandarina duck | 1 |
