Pincez pour zoomer · touchez une pièce

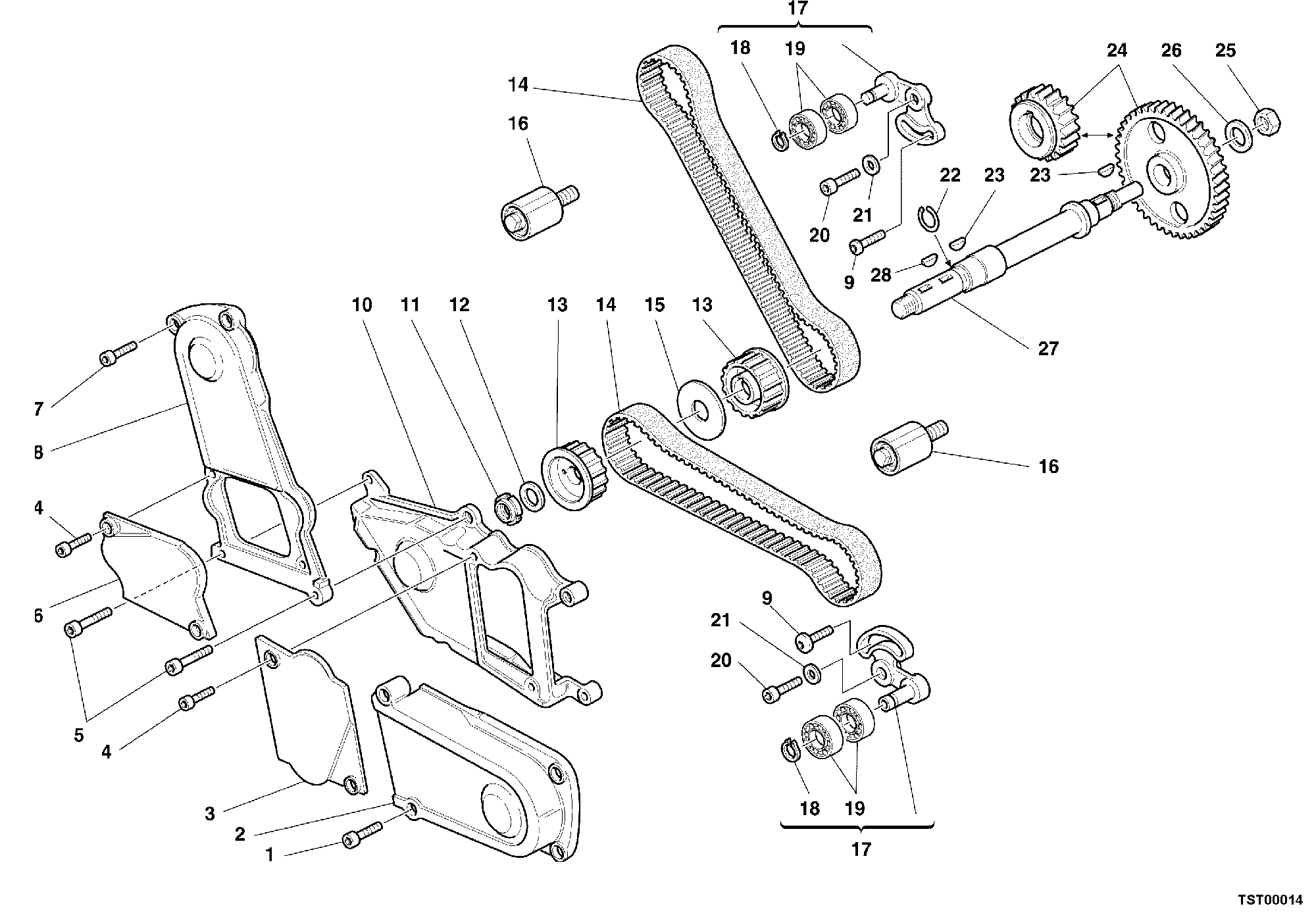

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 60N102509 | Vis tête hexagonale creuse M6X20 | 2 |
| 2 | 24510131AB | Couvercle courroie distribution horizont | 1 |
| 3 | 24510141AB | Couvercle tendeur horizontal | 1 |
| 4 | 77150402B | Vis M5X14 | 4 |
| 5 | 60N102510 | Vis tête hexagonale creuse M6X25 | 3 |
| 6 | 24510151AB | Couvercle tendeur vertical | 1 |
| 7 | 60N102505 | Vis allen M6X12 | 2 |
| 8 | 24510121AB | Couvercle courroie distribution vertical | 1 |
| 9 | 77210103A | Vis | 2 |
| 10 | 24510111AB | Couvercle central, cote distribution | 1 |
| 11 | 729441542 | Embout elastique | 1 |
| 12 | 85211731A | Rondelle 15,2X24X1 | 1 |
| 13 | 25510011B | Poulie distribution | 2 |
| 14 | 73710051A | Courroie dentee commande distribution | 2 |
| 15 | 85610022A | Rondelle de division poulies | 1 |
| 16 | 45110251A | Tendeur courroie distribution fixe | 2 |
| 17 | 77210103A | Vis | 1 |
| 18 | 88450341A | Bague 26X30X2.4 | 1 |
| 19 | 70240691A | Roulement | 4 |
| 20 | 77151238C | Vis tcei M8X20 | 2 |
| 21 | 85211741A | Rondelle 8X18X1.4 | 2 |
| 22 | 88210031A | Bague elastique arrêt | 1 |
| 23 | 075529025 | Clé woodruff | 2 |
| 24 | 17120202B | Engranages distribution | 1 |
| 25 | 012440060 | Écrou M14X1,00X7 | 1 |
| 26 | 85110131A | Rondelle blocage | 1 |
| 27 | 14710151A | Arbre renvoi distribution | 1 |
| 28 | 741721008 | Clé woodruff 4X5 | 1 |
