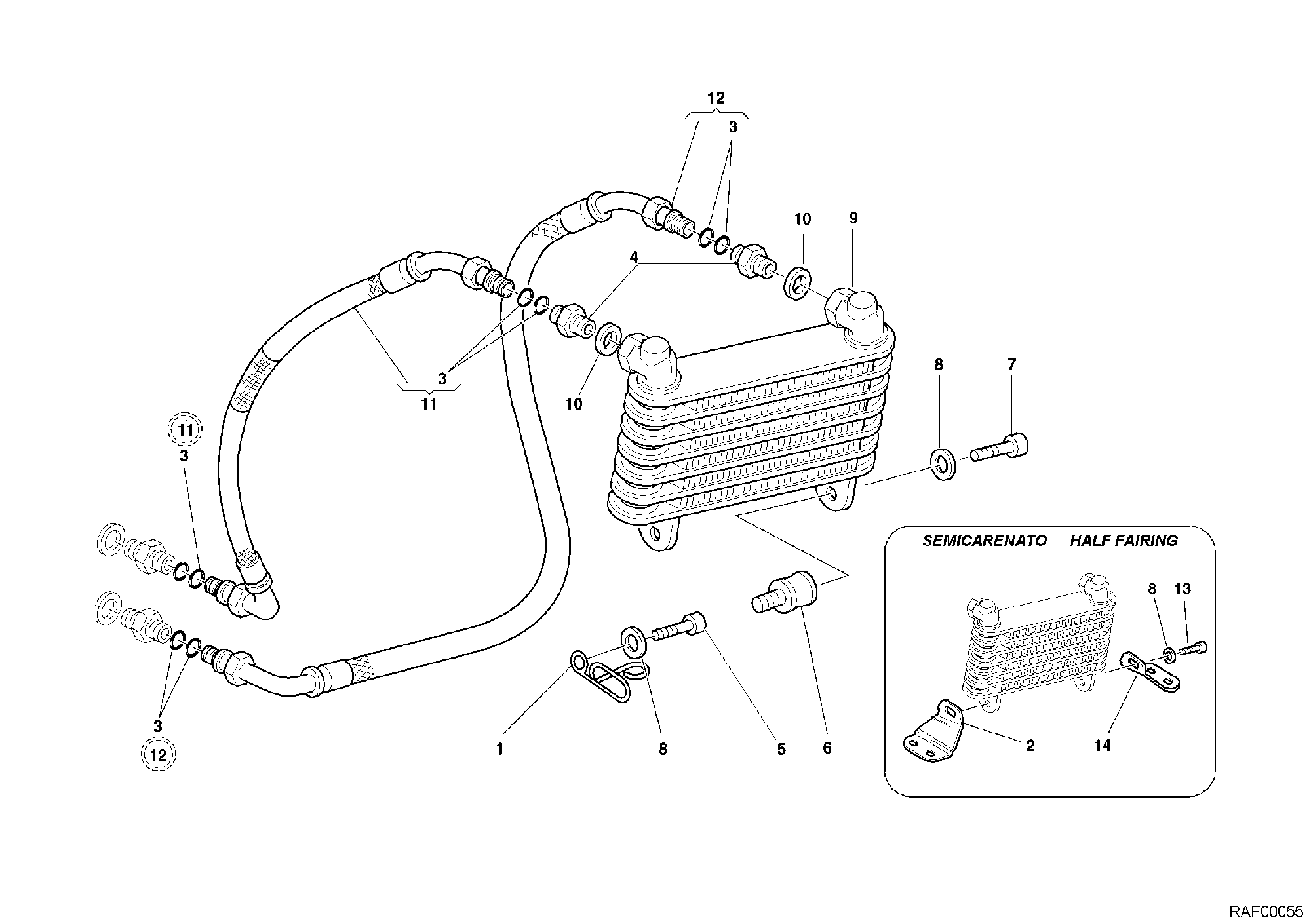

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 82911091B | Bague | 1 |
| 2 | 83011701A | Support radiateur droite | 1 |
| 3 | 88650151A | Joint torique 8X1 | 8 |
| 4 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 5 | 77950031A | Vis M6X35 | 2 |
| 6 | 70010111A | Silentbloc | 2 |
| 7 | 77950041A | Vis | 2 |
| 8 | 84110281A | Cuvette | 4 |
| 9 | 54840301A | Radiateur à huile | 1 |
| 10 | 22020176A | Joint aluminium | 2 |
| 11 | 87510531A | Tuyau de refoulement huile | 1 |
| 12 | 87510521A | Tuyau | 1 |
| 13 | 80B055703 | Vis tcei M6X1.00X14 | 2 |
| 14 | 83011711A | Support radiateur gauche | 1 |
