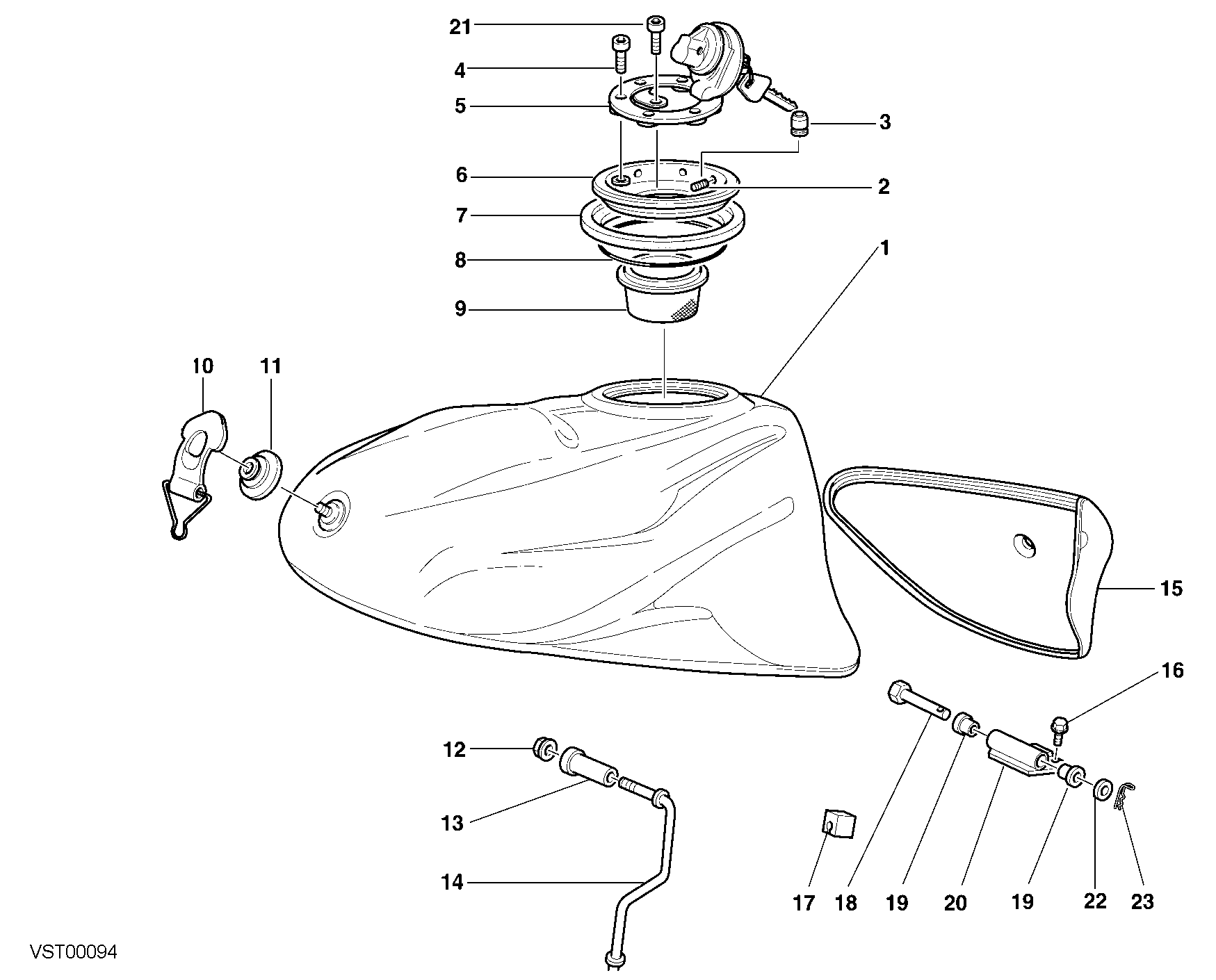

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58610302C | Réservoir carburant | 1 |
| 1 | 58630303A | Réservoir carburant sans peinture | 1 |
| 2 | 77950071A | Vis M4X8 | 8 |
| 3 | 79110391A | Joint | 1 |
| 4 | 77150457E | Vis M5X25 | 3 |
| 5 | 89540012A | Bouchon réservoir carburant | 1 |
| 6 | 16010131B | Bride | 1 |
| 7 | 79110151A | Joint | 1 |
| 8 | 88640111A | Joint torique | 1 |
| 9 | 80210051A | Manchon | 1 |
| 10 | 75920161A | Courroie | 1 |
| 11 | 83510021A | Poignee | 1 |
| 12 | 85040121A | Fixation rapide | 1 |
| 13 | 71210091A | Douille | 1 |
| 14 | 11710171A | Coulisseau | 1 |
| 15 | 72310051C | Protection réservoir gris | 1 |
| 16 | 77250251A | Vis M6X10 | 2 |
| 17 | 76410101A | Caoutchouc | 1 |
| 18 | 82110282B | Pivot | 1 |
| 19 | 71210133A | Douille | 2 |
| 20 | 82721341A | Plaquette | 1 |
| 21 | 77150402B | Vis M5X14 | 1 |
| 22 | 80C005893 | Rondelle 17X8.3X.0,6 | 2 |
| 23 | 000062705 | Goupille | 1 |
