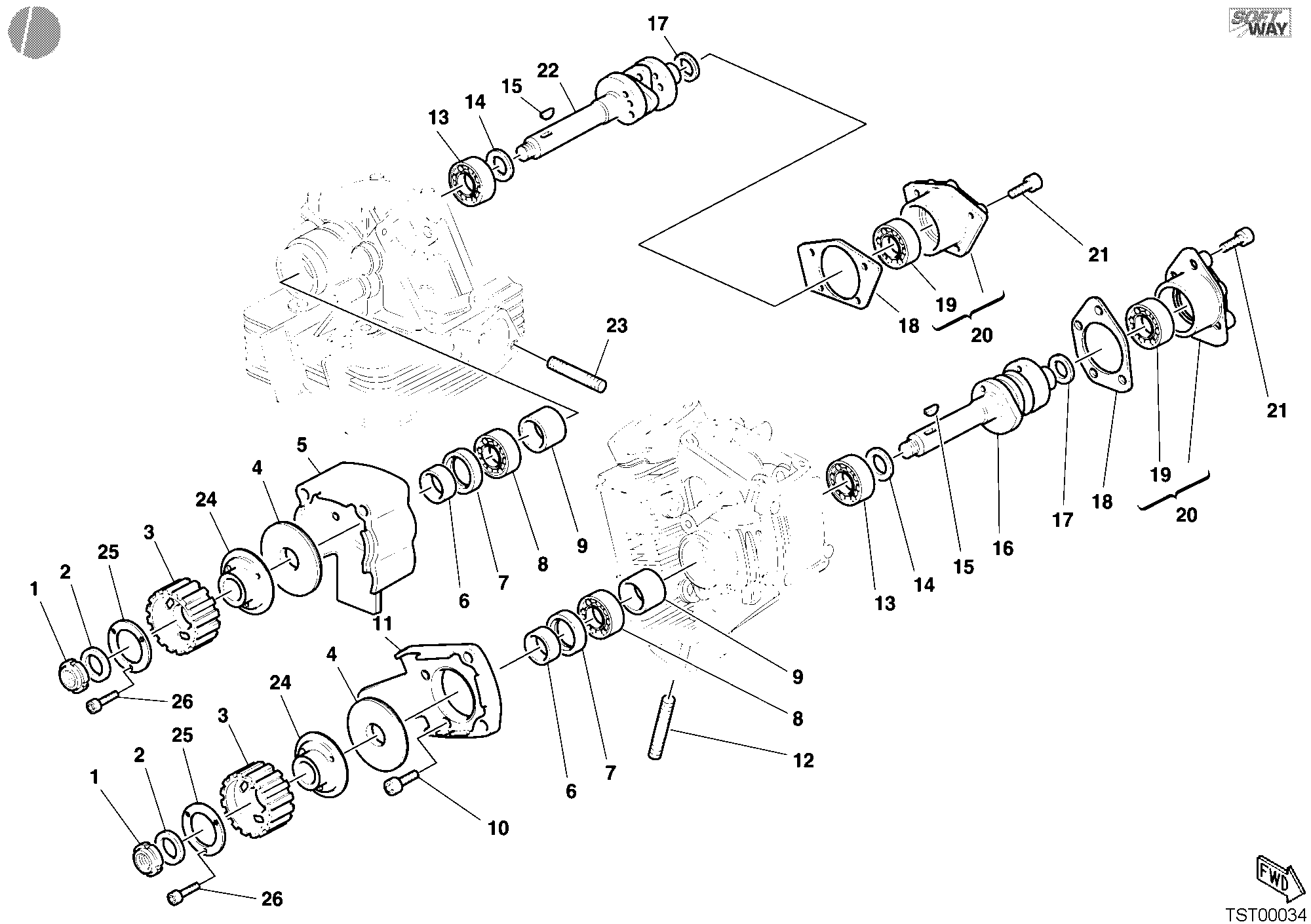

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 2 |
| 2 | 85211731A | Rondelle 15,2X24X1 | 2 |
| 3 | 25510141A | Poulie de distribution | 2 |
| 4 | 85610021A | Rondelle de butée 2 mm | 2 |
| 5 | 23510271A | Capuchon vertical en caoutchouc | 1 |
| 6 | 71310061A | Entretoise poulie | 2 |
| 7 | 020470105 | Bague D'Etancheite angus 22Mm | 2 |
| 8 | 751101747 | Roulement 17Bc10X3 uni 4259 | 2 |
| 9 | 066029030 | Entretoise 17X25X22 | 2 |
| 10 | 60N107335 | Vis tcei M6X1.00X16 | 4 |
| 11 | 23510261A | Capuchon horontal en caoutchout | 1 |
| 12 | 037092050 | Goujon | 4 |
| 13 | 751102054 | Roulement 20Bc10X3 uni 4259 | 2 |
| 14 | 040016190 | Rondelle | 2 |
| 15 | 741721008 | Clé woodruff 4X5 | 2 |
| 16 | 037029020 | Arbre distribution culasse horizontal | 1 |
| 17 | 040029125 | Rondelle de butée 15.5X22X0,2 | 2 |
| 17 | 040029126 | Rondelle de butée 15.5X22X0,5 | 4 |
| 18 | 066092310 | Joint | 2 |
| 19 | 751731542 | Roulement 15Bc02Xv3 uni 4259 | 2 |
| 20 | 23520151BA | Capuchon avec roulement | 2 |
| 21 | 60N102509 | Vis tête hexagonale creuse M6X20 | 8 |
| 22 | 037029010 | Arbre distribution culasse vertical | 1 |
| 23 | 76640181A | Goujon M8X16 | 4 |
| 24 | 16010761A | Bride | 2 |
| 25 | 85211241A | Rondelle, speciale | 2 |
| 26 | 77150402B | Vis M5X14 | 6 |
