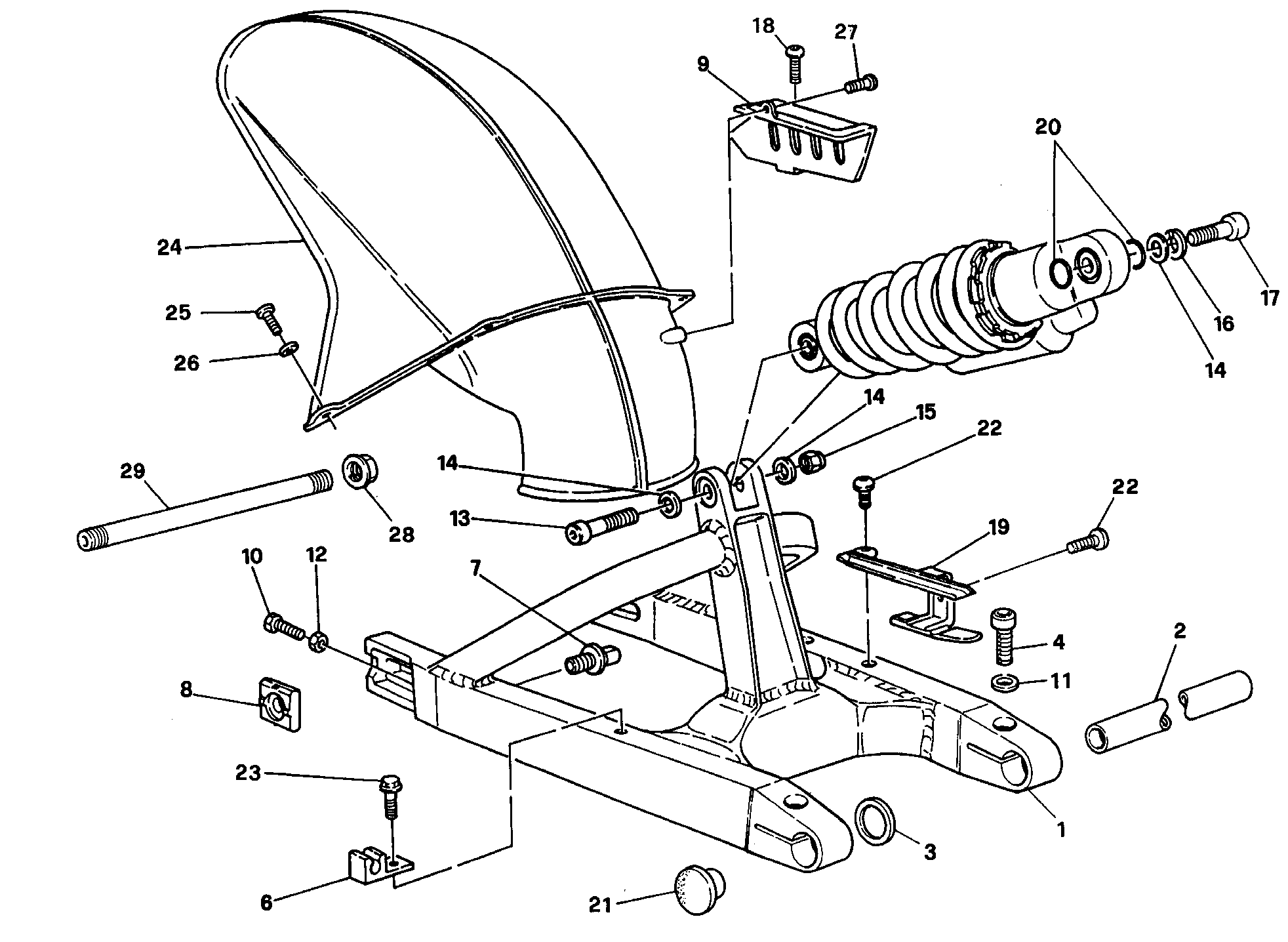

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37010101A | Bras oscillant | 1 |
| 2 | 36910021A | Axe fourche ariere | 1 |
| 2 | 36910021AB | Pivot fourche majore | 1 |
| 2 | 36910021AC | Pivot fourche majore | 1 |
| 2 | 36910021AD | Pivot fourche majore | 1 |
| 3 | 066040045 | Rondelle de butée | 1 |
| 3 | 066040055 | Rondelle de butée | 1 |
| 3 | 066040060 | Rondelle de butée | 1 |
| 3 | 096040060 | Rondelle de butée | 1 |
| 4 | 60N102585 | Vis tcei M10X1.5X35 | 2 |
| 6 | 800046419 | Agrafe | 1 |
| 7 | 82110331B | Pivot de référence | 1 |
| 8 | 37310121A | Patin de glissement | 2 |
| 9 | 44610011A | Carter de chaîne | 1 |
| 10 | 77910571B | Vis | 2 |
| 11 | 067092190 | Rondelle de butée 10,5X15X2 | 2 |
| 12 | 724306001 | Ecrou | 2 |
| 13 | 60N102589 | Vis 10X55 | 1 |
| 14 | 067059010 | Rondelle butée | 3 |
| 15 | 763110N01 | Ecrou | 1 |
| 16 | 734010N01 | Rondelle elastique | 1 |
| 17 | 60N102587 | Vis tcei M10X1.5X45 | 1 |
| 18 | 77910501A | Vis M5X16 | 1 |
| 19 | 44710181A | Glissiere | 1 |
| 20 | 938230128 | Joint torique | 2 |
| 21 | 87210071A | Bouchon | 1 |
| 22 | 77910891A | Vis M6X20 | 2 |
| 23 | 77250051A | Vis M5X16 | 1 |
| 24 | 56510111A | Garde-Boue arrière | 1 |
| 25 | 000055698 | Vis | 4 |
| 26 | 036499710 | Joint nylon | 4 |
| 27 | 77910091A | Vis M5X12 | 1 |
| 28 | 74810081A | Ecrou | 2 |
| 29 | 81910091A | Pivot roue arrière | 1 |
