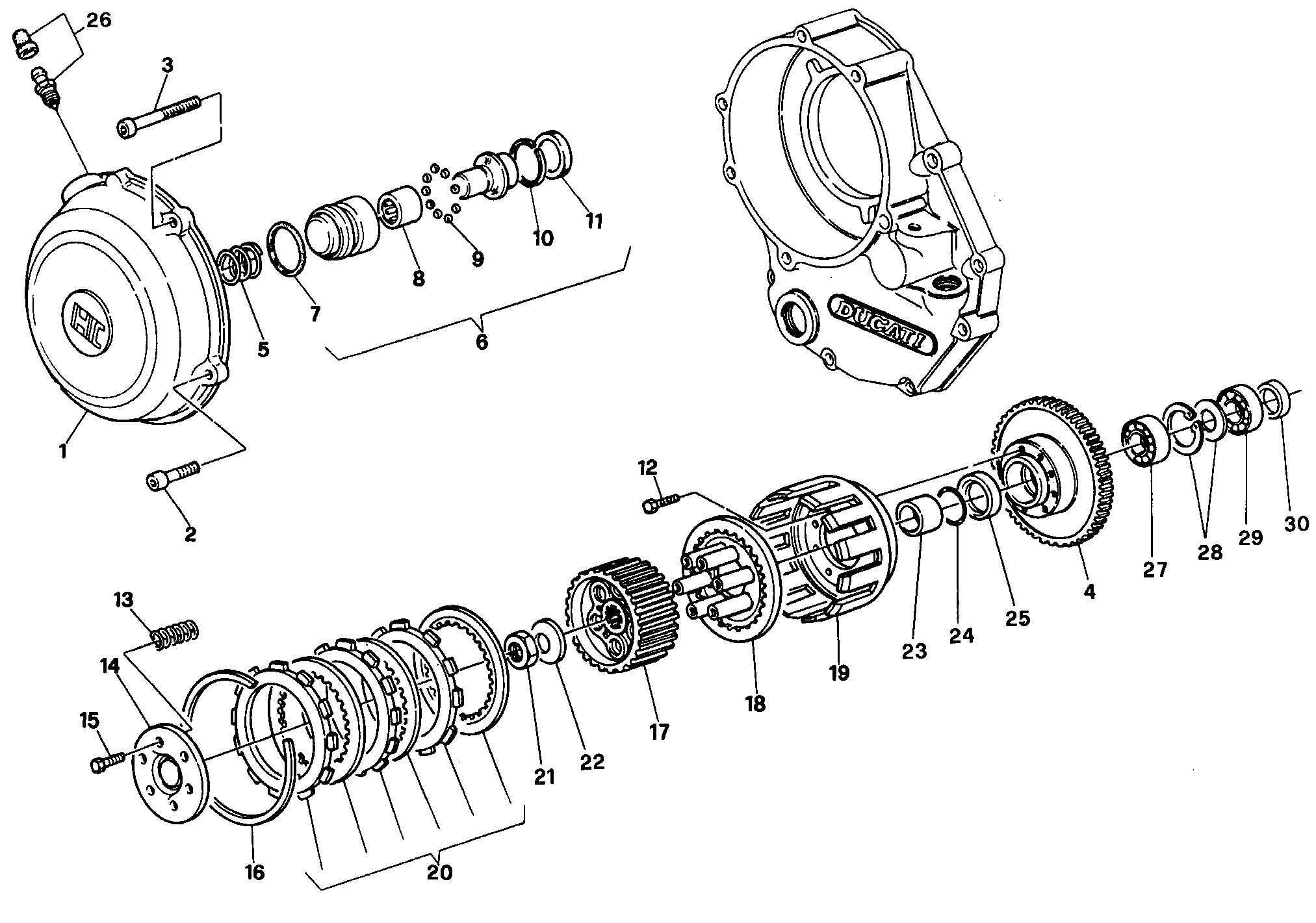

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24310011A | Couvercle protection embrayage | 1 |
| 2 | 60N102509 | Vis tête hexagonale creuse M6X20 | 2 |
| 3 | 706206070 | Vis | 2 |
| 4 | 037016900 | Engranages transmission | 1 |
| 5 | 79910121A | Ressort | 1 |
| 6 | 19520011B | Groupe piston | 1 |
| 7 | 88640091A | Joint torique | 1 |
| 8 | 762700827 | Douille à aiguilles hk0810 | 1 |
| 9 | 768350415 | Bille | 12 |
| 10 | 88210021A | Anneau arrêt | 1 |
| 11 | 93040011A | Bague étanchéité | 1 |
| 12 | 706108120 | Vis M8X20 | 8 |
| 13 | 065916558 | Ressort embrayage | 6 |
| 14 | 066516703 | Disque commande embrayage | 1 |
| 15 | 60N101083 | Vis | 6 |
| 16 | 066116573 | Bague D'Arret | 1 |
| 17 | 067016610 | Tambour embrayage | 1 |
| 18 | 066516630 | Pousse-Disque | 1 |
| 19 | 066516860 | Cloche embrayage | 1 |
| 20 | 19020022A | Jeu disques embrayage | 1 |
| 21 | 040047040 | Ecrou | 1 |
| 22 | 79950011A | Belleville | 1 |
| 23 | 066516625 | Entretoise | 1 |
| 24 | 46320537A | Joint torique | 1 |
| 25 | 46340269A | Bague D'Etancheite 35-47-7 | 1 |
| 26 | 066116490 | Vidange | 1 |
| 27 | 751132566 | Roulement à billes 6005 | 1 |
| 28 | 88120011A | Circlip | 1 |
| 29 | 46370226A | Roulement à billes 16005 | 1 |
| 30 | 066016620 | Entretoise interne | 1 |
