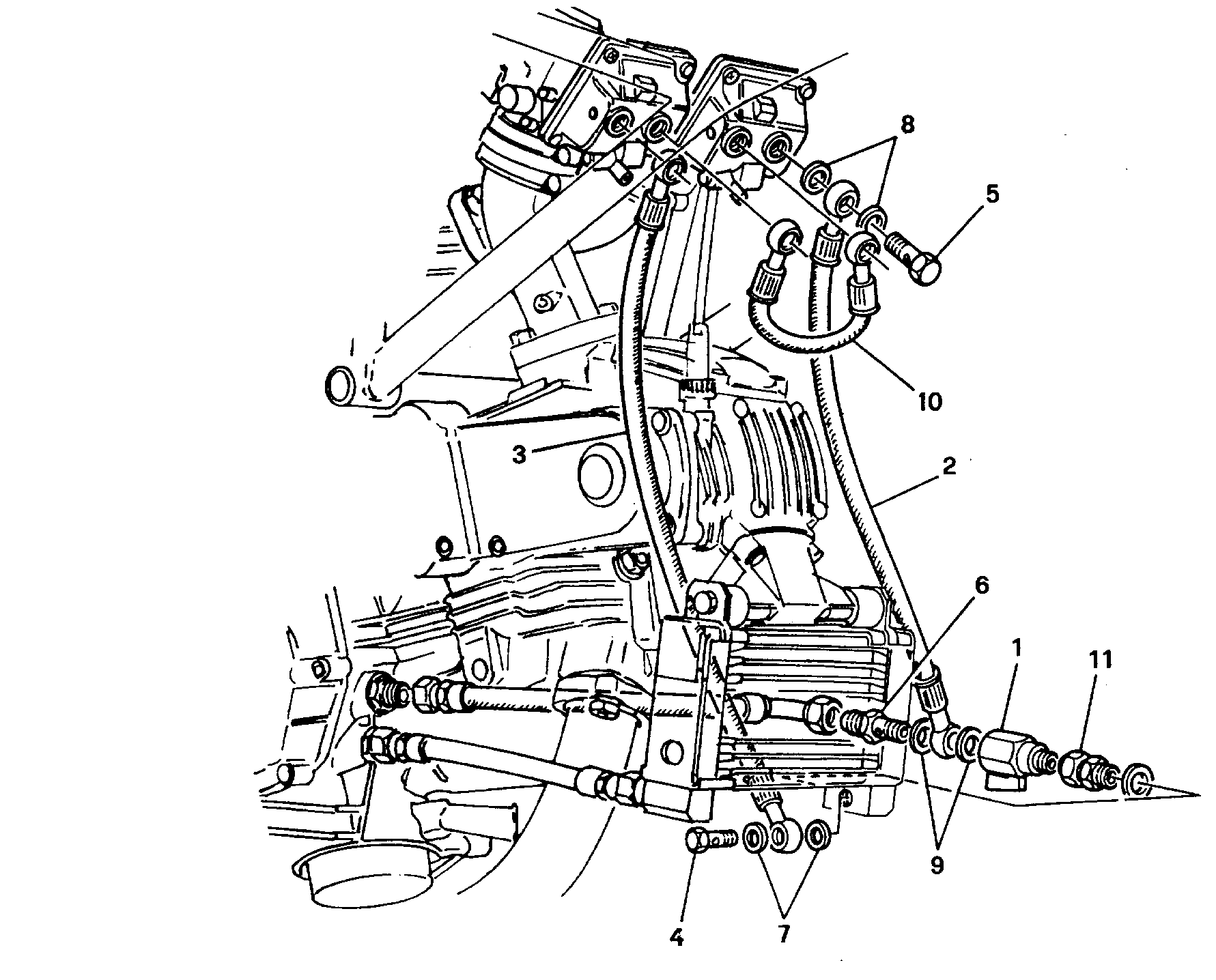

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58840061A | Robinet | 1 |
| 2 | 93310081A | Tuyau | 1 |
| 3 | 93310071A | Tuyau | 1 |
| 4 | 77910152A | Vis fixation tuyau huile M8X1,00X20 | 1 |
| 5 | 78110051A | Goulotte | 4 |
| 6 | 81510111A | Raccord | 1 |
| 7 | 42020008A | Joint en cuivre 11X8.2X1 | 2 |
| 8 | 42020010A | Joint en cuivre 11.9X8.2X2 | 8 |
| 9 | 050483060 | Joint | 2 |
| 10 | 93310061A | Tuyau | 1 |
| 11 | 81510141A | Raccord | 1 |
