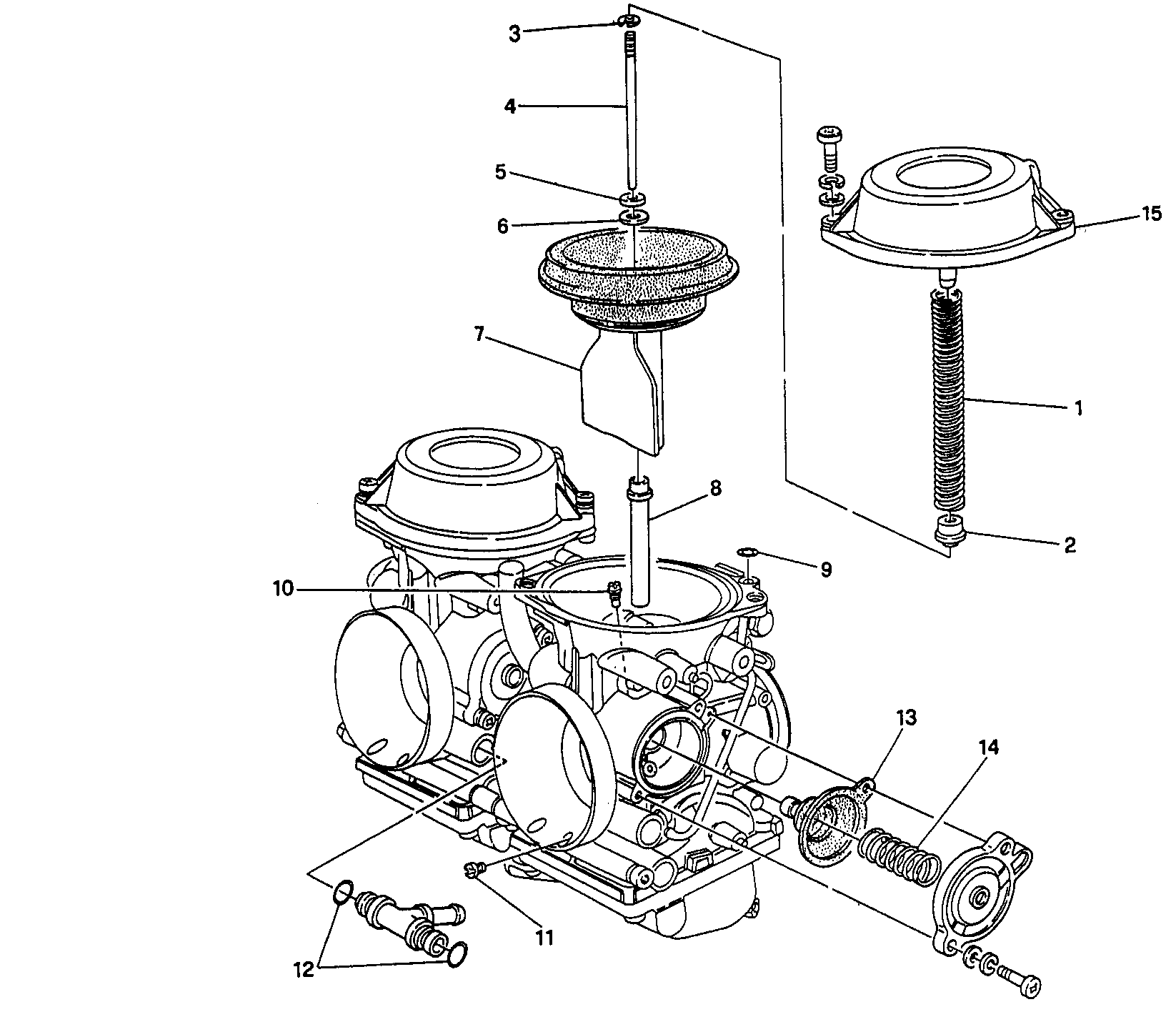

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 13440021A | Ressort | 2 |
| 2 | 13440041A | Bague | 2 |
| 3 | 13440051A | Anneau arrêt | 2 |
| 4 | 13240051A | Pointeau conique | 2 |
| 5 | 13440061A | Bague | 2 |
| 6 | 13440071A | Rondelle | 2 |
| 7 | 13440011A | Groupe du diaphragme | 2 |
| 8 | 13240041B | Soupape à pointeau | 2 |
| 9 | 13440081A | Joint torique | 2 |
| 10 | 13440241A | Jet D'Air | 2 |
| 11 | 13240071A | Gicleur | 2 |
| 12 | 13440251A | Joint torique | 4 |
| 13 | 13440261A | Groupe du diaphragme | 2 |
| 14 | 13440271A | Ressort | 2 |
| 15 | 13440281A | Couvercle | 2 |
