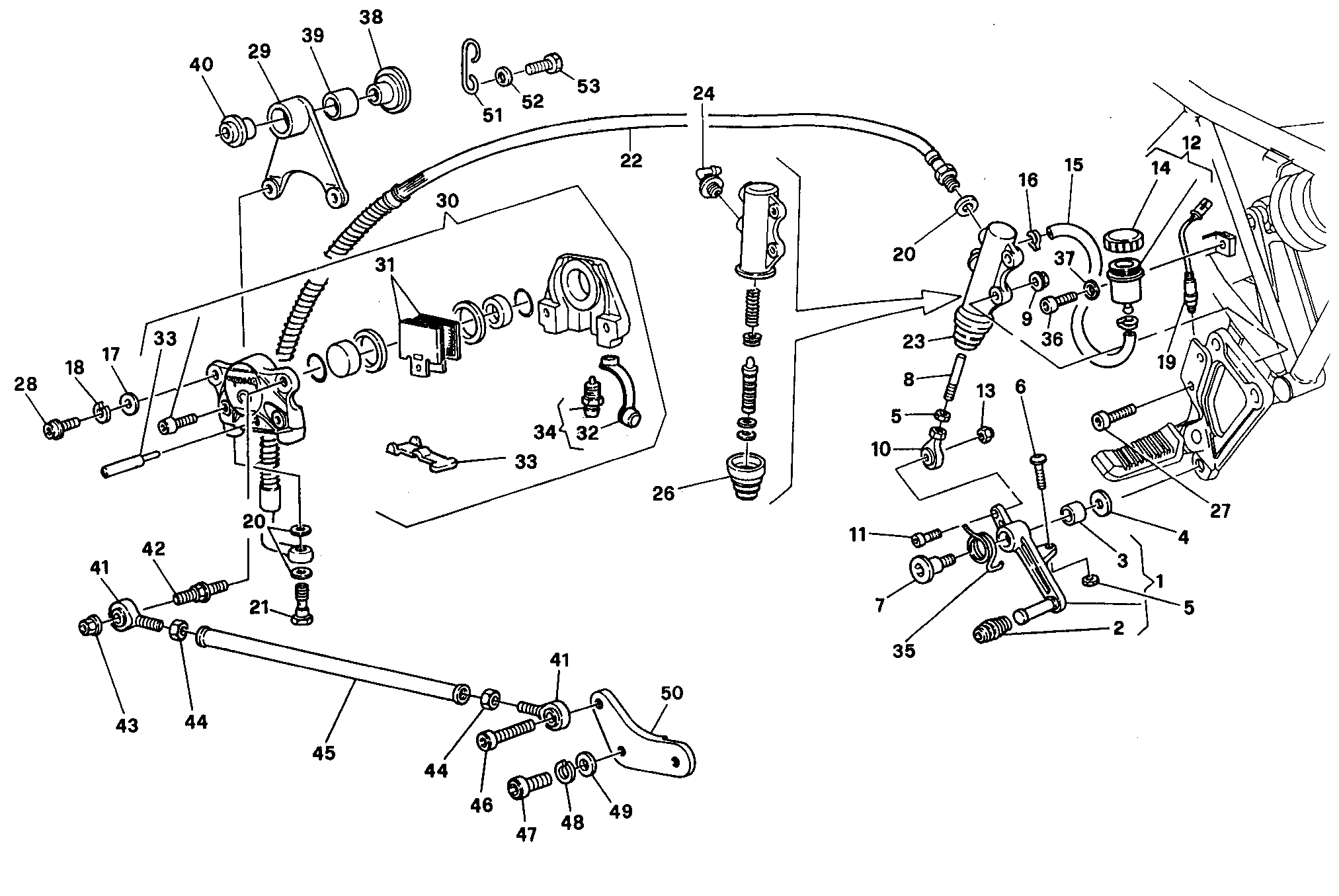

54 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 45720031A | Pédale frein | 1 |
| 1 | 45720031AA | Pédale frein | 1 |
| 2 | 76510011A | Caoutchouc | 1 |
| 3 | 037069525 | Douille | 1 |
| 4 | 85210491A | Rondelle | 1 |
| 5 | 724506001 | Ecrou | 2 |
| 6 | 77910541AA | Vis special | 1 |
| 7 | 82110561A | Pivot | 1 |
| 8 | 11710211A | Tige de réglage | 1 |
| 9 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 10 | 764010001 | Joint à rotule | 1 |
| 11 | 77950111A | Vis M6X22 | 1 |
| 12 | 58540011A | Réservoir liquide freins | 1 |
| 13 | 763106N01 | Ecrou | 2 |
| 14 | 89340051A | Capot Maitre-Cylindre | 1 |
| 15 | 59010341A | Tuyau flexibile | 1 |
| 16 | 74140431A | Collier | 2 |
| 17 | 067080010 | Rondelle | 2 |
| 18 | 734008N01 | Rondelle elastique | 2 |
| 19 | 53940031A | Interrupteur stop arrière | 1 |
| 19 | 53940031B | Interrupteur stop arrière | 1 |
| 20 | 42020010A | Joint en cuivre 11.9X8.2X2 | 3 |
| 21 | 78140011A | Vis fixation tuyau huile | 1 |
| 22 | 61940131A | Tuyau frein arrière | 1 |
| 23 | 62540041A | Pompe frein arrière | 1 |
| 24 | 800042345 | Raccord de rechange | 1 |
| 26 | 066439741 | Pare poussiere | 1 |
| 27 | 60N102510 | Vis tête hexagonale creuse M6X25 | 2 |
| 28 | 77157242B | Vis 8X22 | 2 |
| 29 | 82510111A | Bride porte étrier frein | 1 |
| 30 | 61140023A | Étrier frein arrière | 1 |
| 31 | 61340071A | Jeu plaquettes frein arrière | 1 |
| 32 | 61240081A | Bouchon poussiere (emballage de 20 pieces) | 1 |
| 33 | 61240131A | Kit de révision de pivots | 1 |
| 34 | 000039727 | Soupape R niflard | 1 |
| 35 | 79910441A | Ressort | 1 |
| 36 | 60N102505 | Vis allen M6X12 | 1 |
| 37 | 734306N01 | Rondelle | 1 |
| 38 | 71110381A | Douille | 1 |
| 39 | 71240051A | Douille | 1 |
| 40 | 71110391A | Douille | 1 |
| 41 | 764010014 | Joint à rotule | 2 |
| 42 | 82110251A | Pivot | 1 |
| 43 | 729908FN1 | Ecrou | 1 |
| 44 | 60N115035 | Ecrou | 2 |
| 45 | 87710441B | Stange | 1 |
| 46 | 77157272B | Vis | 1 |
| 47 | 77157542B | Vis tceif M10X1.5X25 | 2 |
| 48 | 734010N01 | Rondelle elastique | 2 |
| 49 | 732710001 | Rondelle | 2 |
| 50 | 82710811A | Plaque | 1 |
| 51 | 82710821A | Equerre | 1 |
| 52 | 60N115507 | Rosette | 1 |
| 53 | 60N101206 | Vis te 10X25 | 1 |
