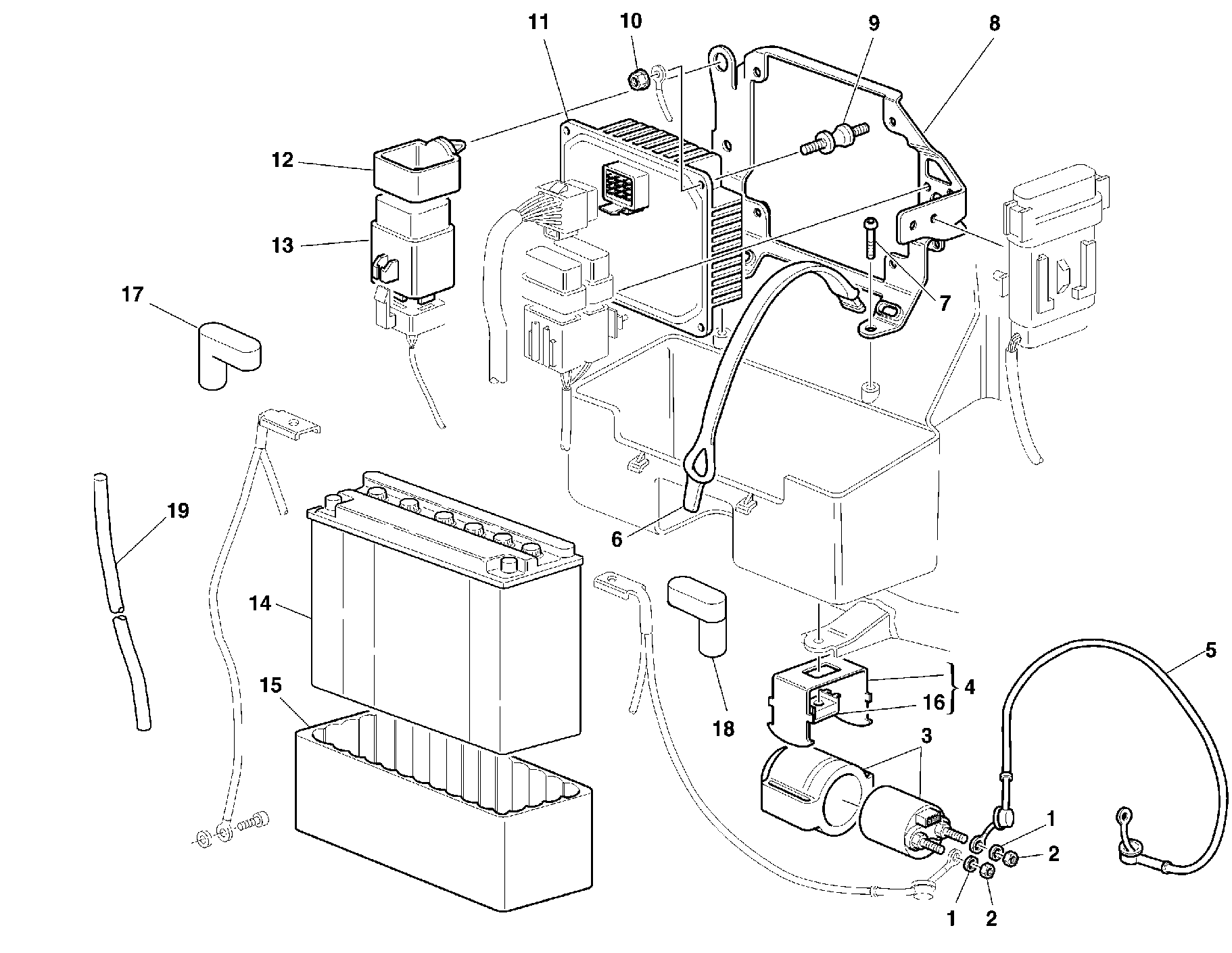

19 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 2 | 724306001 | Ecrou | 2 |
| 3 | 39740011A | Relais démarrage | 1 |
| 4 | 82922341A | Support telerupteur | 1 |
| 5 | 51410251A | Câble telerupteur -démarreur | 1 |
| 6 | 75910061A | Collier elastique | 2 |
| 7 | 800059572 | Vis tsei M5X0,8X10 | 4 |
| 8 | 82912301A | Support centrale cdi | 1 |
| 9 | 70010261A | Joint en caoutchouc Anti-Vibration | 4 |
| 10 | 74840261B | Écrou M5 | 4 |
| 11 | 28640201A | Centrale contrôle moteur | 1 |
| 12 | 82911271A | Support | 1 |
| 13 | 28740401A | Relais | 1 |
| 14 | 39540011A | Batterie yb 16Al-A2 | 1 |
| 15 | 79110361A | Joint | 1 |
| 16 | 096091130 | Ecrou | 1 |
| 17 | 67210231A | Capuchon câble positif | 1 |
| 18 | 67210241A | Capuchon etau | 1 |
| 19 | 87710531A | Tube devent batterie | 1 |
