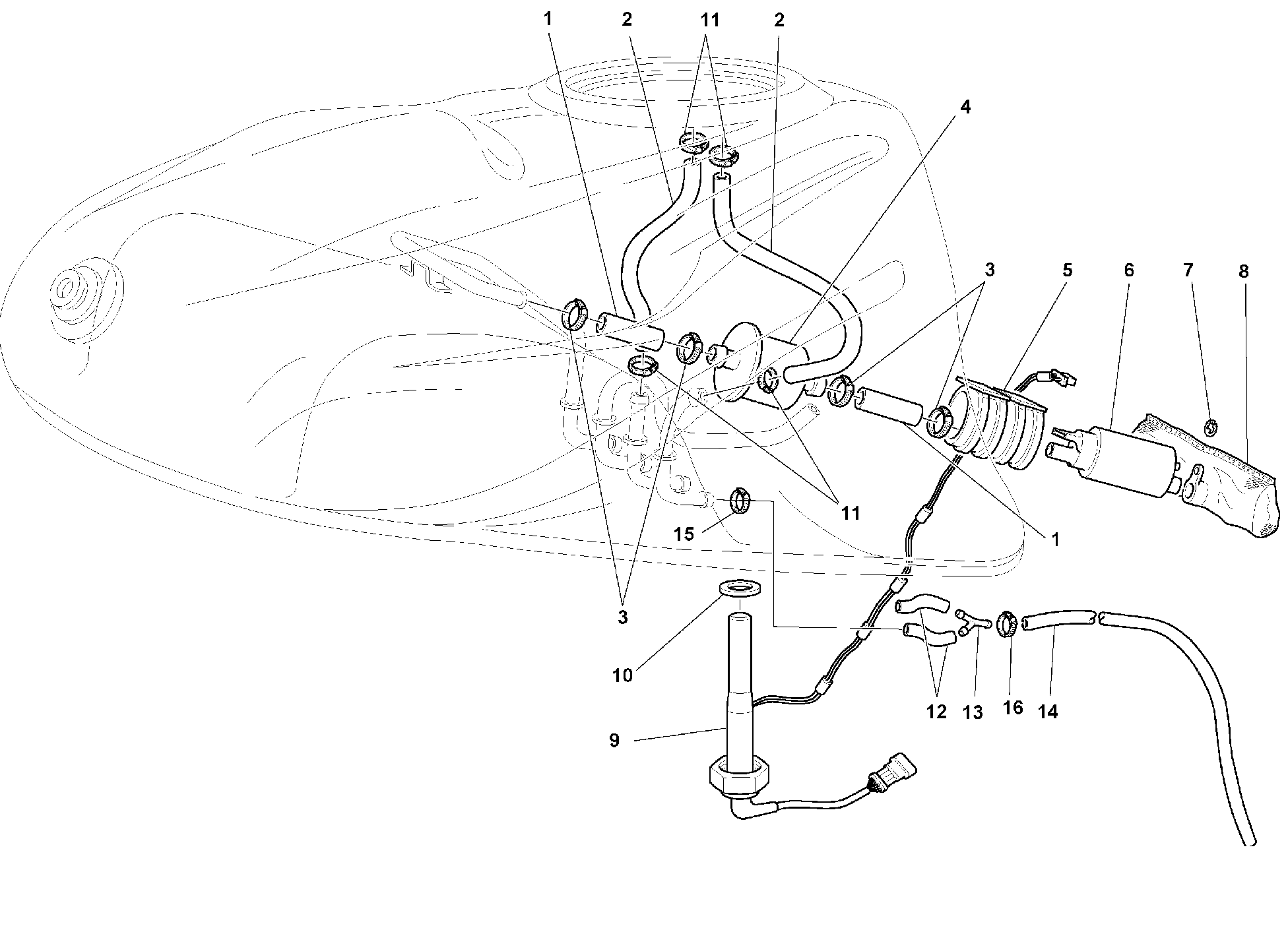

16 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59010561A | Tuyau | 2 |
| 2 | 59010271A | Tuyau | 2 |
| 3 | 74140641A | Collier | 4 |
| 4 | 42540041B | Filtre carburant | 1 |
| 5 | 82910212A | Support pompe essence | 1 |
| 6 | 43040041A | Pompe à carburant | 1 |
| 7 | 88440121A | Circlip | 1 |
| 8 | 42540081A | Filtre essence | 1 |
| 9 | 59210051B | Jauge niveau essence | 1 |
| 10 | 78910011A | Joint | 1 |
| 11 | 74140082A | Collier clic 8 mm | 4 |
| 12 | 59011072A | Tuyau | 2 |
| 13 | 61610021A | Raccord en Y | 1 |
| 14 | 59011012A | Tuyau échappement | 1 |
| 15 | 74140431A | Collier | 2 |
| 16 | 8A0067610 | Collier 11Mm | 1 |
