Pincez pour zoomer · touchez une pièce

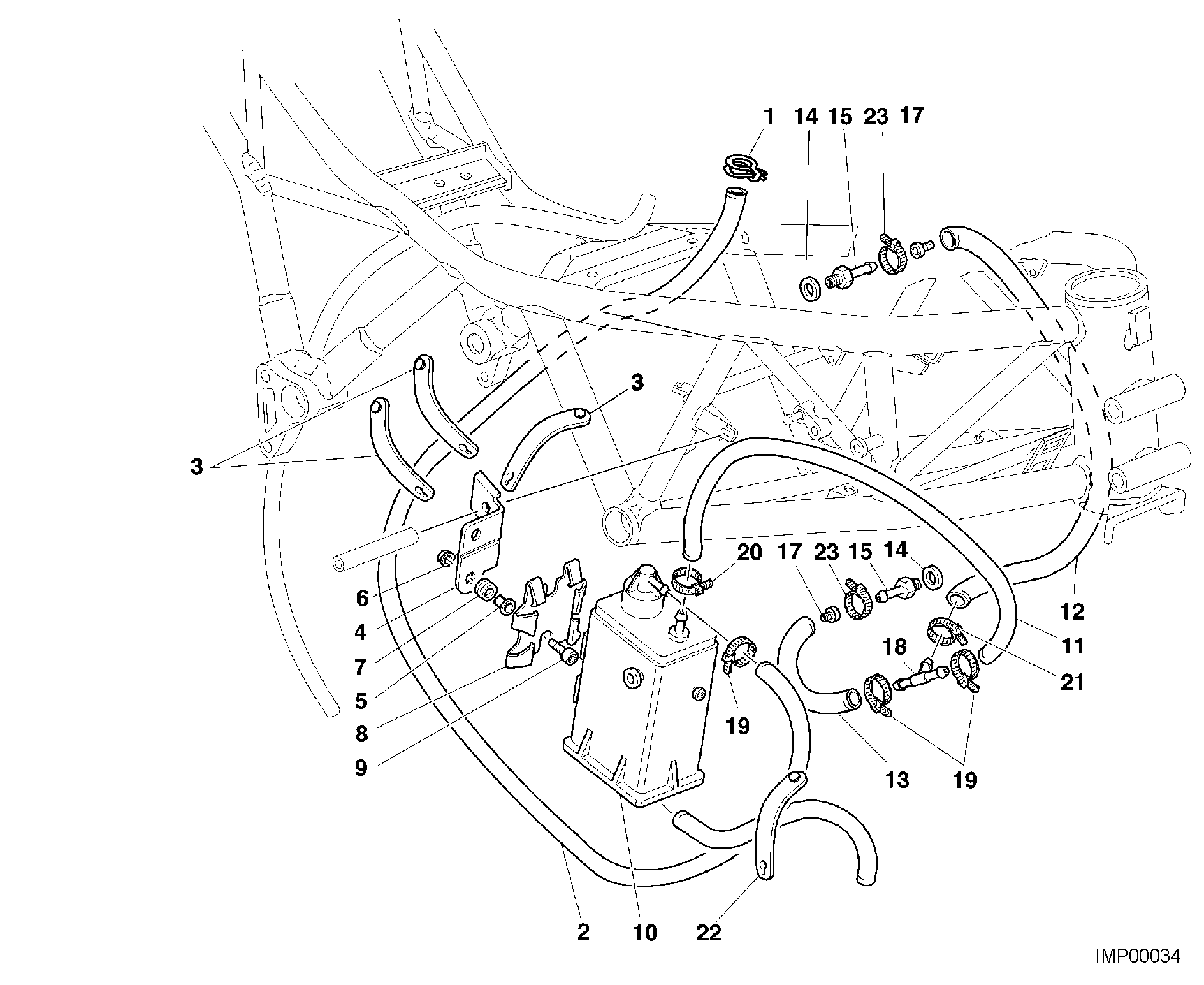

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74140571A | Collier | 1 |
| 2 | 59011161A | Tuyau 7X13X1010 | 1 |
| 3 | 74110131A | Collier caoutchouc 82Mm | 3 |
| 4 | 82711831A | Bride fixation carbon canister | 1 |
| 5 | 71610431A | Entretoise | 2 |
| 6 | 800044240 | Écrou autobloquant bride M6X1,00 | 2 |
| 7 | 000016132 | Caoutchouc | 2 |
| 8 | 82711571A | Plaquette | 1 |
| 9 | 77950011A | Vis | 2 |
| 10 | 42610071A | Filtre canister | 1 |
| 11 | 59011171A | Tuyau 4X9X260 | 1 |
| 12 | 59010701B | Tuyau | 1 |
| 13 | 59011111B | Tuyau 7X13X150 | 1 |
| 14 | 025070223 | Joint aluminium | 2 |
| 15 | 037098880 | Raccord | 2 |
| 17 | 061527143 | Gicleur minimum 50 | 1 |
| 18 | 036198850 | Raccord à trois voies | 1 |
| 19 | 74140371A | Collier | 3 |
| 20 | 74140581A | Collier | 1 |
| 21 | 74140591A | Collier | 1 |
| 22 | 74110121A | Collier caoutchouc 62Mm | 1 |
| 23 | 74140121A | Collier | 2 |
