Pincez pour zoomer · touchez une pièce

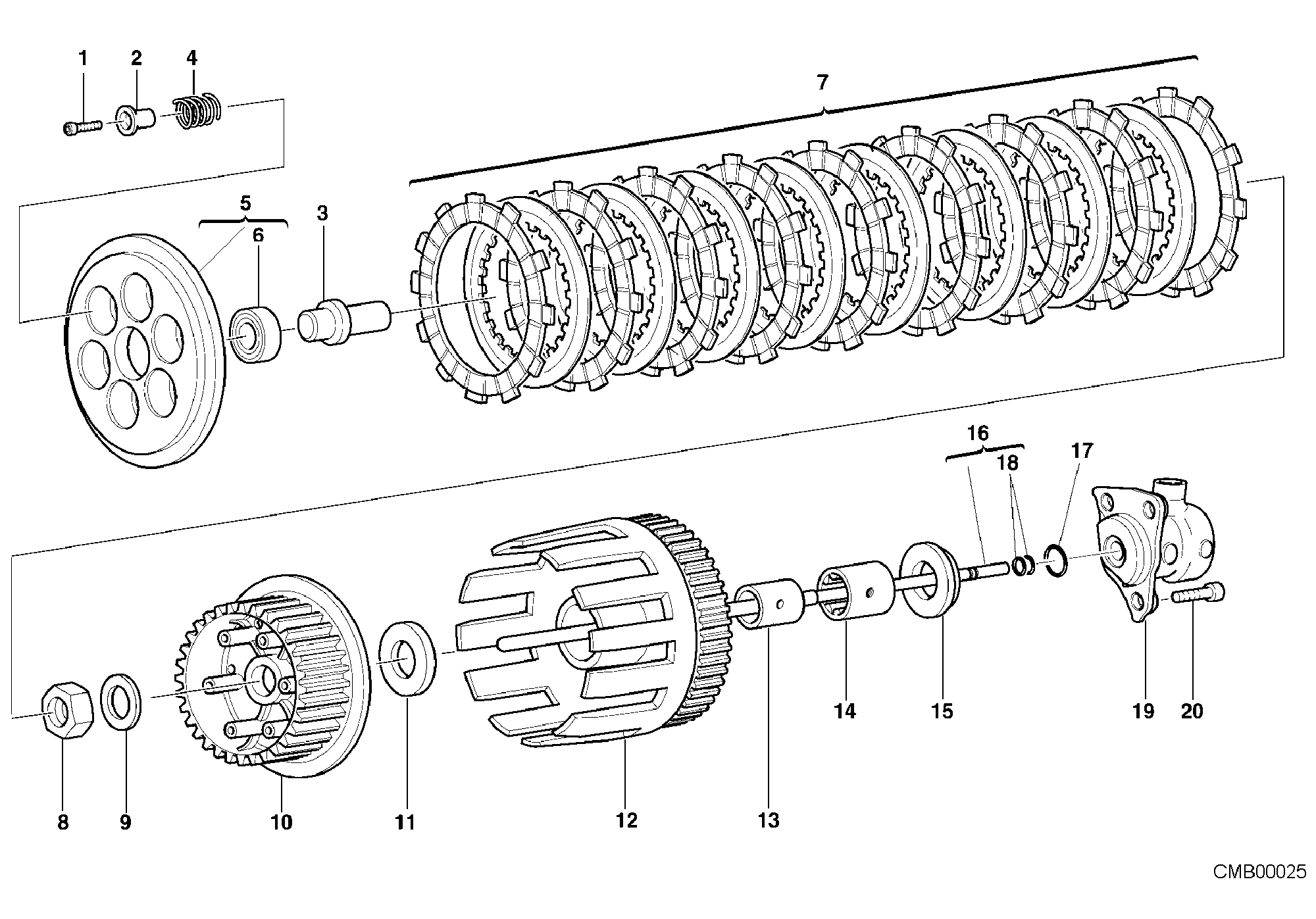

20 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77150432B | Vis M5X20 | 6 |
| 2 | 84110241A | Cuvette | 6 |
| 3 | 81810101B | Barre de pression | 1 |
| 4 | 065916558 | Ressort embrayage | 6 |
| 5 | 19420161A | Disque de poussee embrayage | 1 |
| 6 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 7 | 19020092B | Jeu disques embrayage | 1 |
| 8 | 75010071A | Ecrou | 1 |
| 9 | 85110041A | Rondelle blocage | 1 |
| 10 | 19610162A | Moyeu embrayage Porte-Disque | 1 |
| 11 | 85610141A | Rondelle butée | 1 |
| 12 | 17020312A | Cloche embrayage complète | 1 |
| 13 | 88110261A | Piste intérieure roulement | 1 |
| 14 | 70250151A | Roulement à rouleaux | 1 |
| 15 | 71311191A | Entretoise | 1 |
| 16 | 11720071A | Tige de commande embrayage | 1 |
| 17 | 88640431A | Joint torique | 1 |
| 18 | 938232018 | Joint torique | 2 |
| 19 | 19540031A | Cylindre poussee embrayage (se referer à la circulaire pieces detachees 246) | 1 |
| 20 | 60N107335 | Vis tcei M6X1.00X16 | 3 |
