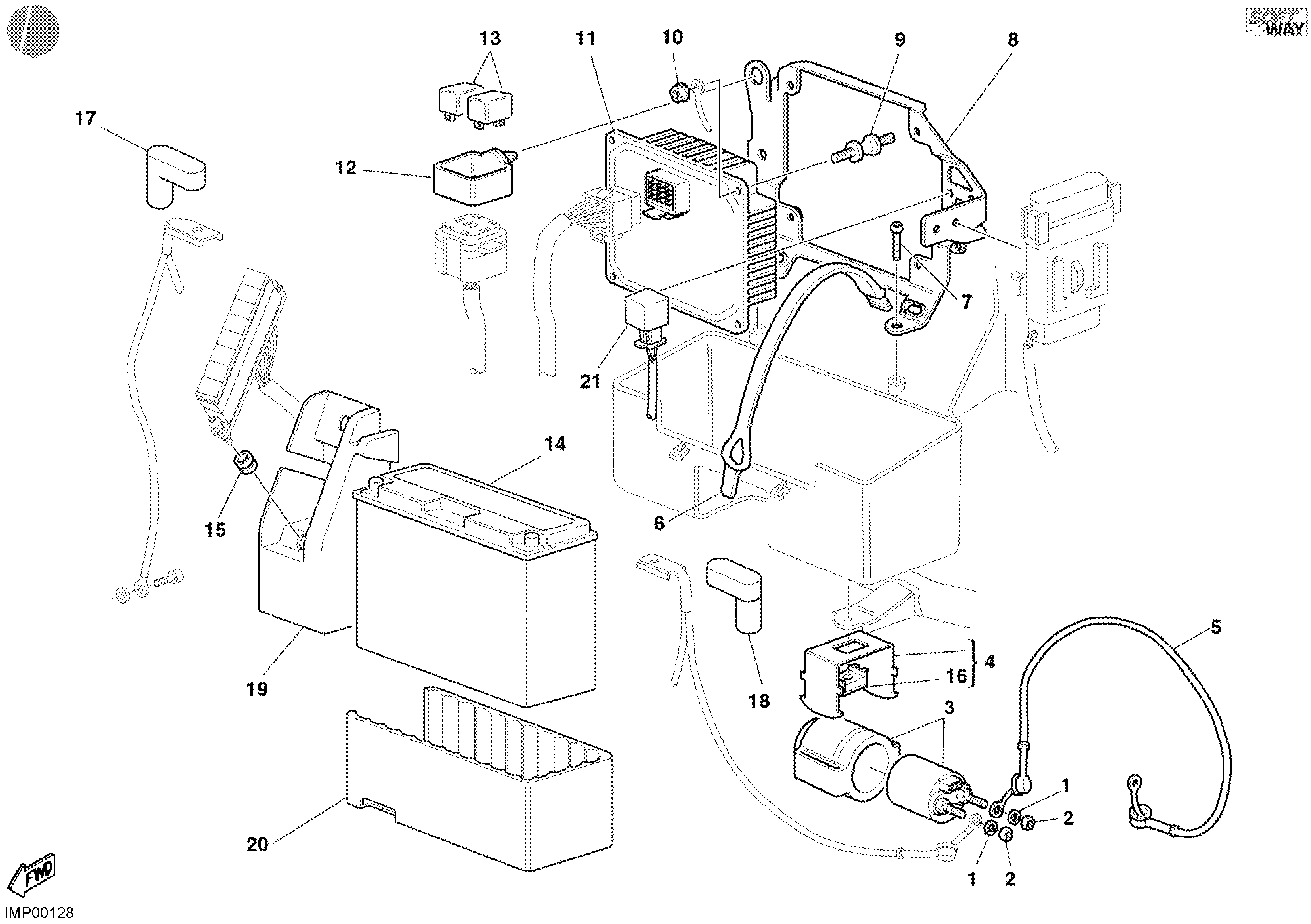

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 46240376A | Rondelle elastique 6Mm Din137B | 2 |
| 2 | 75011211A | Écrou M6 | 2 |
| 3 | 39740011A | Relais démarrage | 1 |
| 4 | 82922341A | Support telerupteur | 1 |
| 5 | 51410251A | Câble telerupteur -démarreur | 1 |
| 6 | 75910171A | Collier elastique | 2 |
| 7 | 800059572 | Vis tsei M5X0,8X10 | 4 |
| 8 | 82912301B | Support centrale cdi | 1 |
| 9 | 70010261A | Joint en caoutchouc Anti-Vibration | 4 |
| 10 | 74840261B | Écrou M5 | 4 |
| 11 | 28640231A | Centrale contrôle moteur | 1 |
| 12 | 82911271A | Support | 1 |
| 13 | 54140031A | Relais siemens A-303/B1008 | 2 |
| 14 | 39540131A | Batterie Yt12B-4 | 1 |
| 15 | 76410841A | Joint en caoutchouc Anti-Vibration | 2 |
| 16 | 096091130 | Ecrou | 1 |
| 17 | 67210231A | Capuchon câble positif | 1 |
| 18 | 67210241A | Capuchon etau | 1 |
| 19 | 82912871A | Support batterie | 1 |
| 20 | 79110521A | Tampon | 1 |
| 21 | 53840061A | Relais clignotants | 1 |
