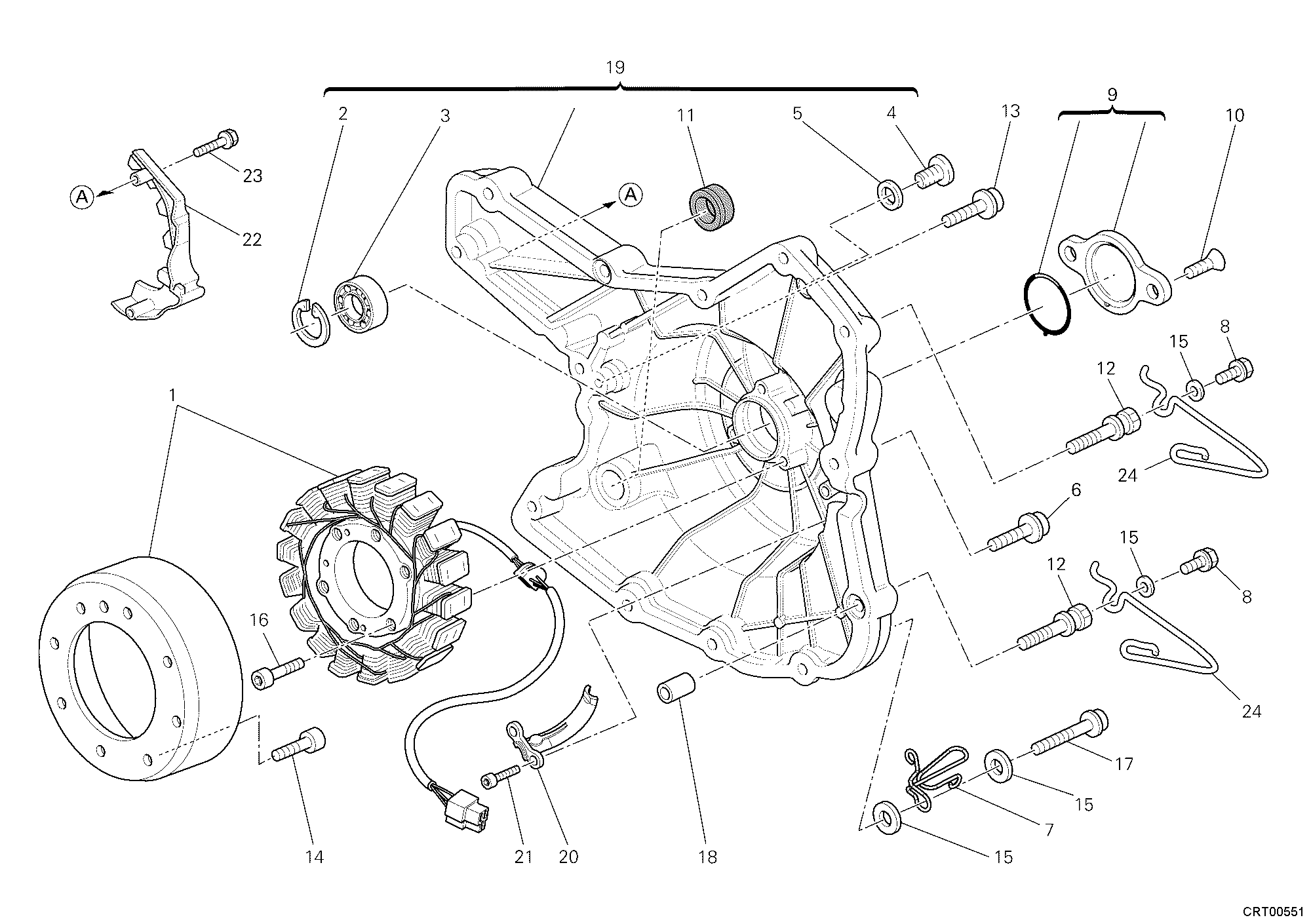

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26440143B | Volant magnetique | 1 |
| 2 | 735033380 | Circlip | 1 |
| 3 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 4 | 77910262A | Vis M12X1 | 1 |
| 5 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 6 | 77140697C | Vis tceif M6X25 | 7 |
| 7 | 88110631A | Passe-Tube | 1 |
| 8 | 77210471B | Vis tef M5X12 | 2 |
| 9 | 69924531A | Kit carter | 1 |
| 10 | 77750498C | Vis tspei M6X14 | 2 |
| 11 | 937831524 | Bague D'Etancheite | 1 |
| 12 | 77916311A | Vis special | 2 |
| 13 | 77140677C | Vis | 2 |
| 14 | 77940751A | Vis tcce M6X25 | 8 |
| 15 | 85211761A | Rondelle 6.4X12.5X1.6 | 4 |
| 16 | 77150738B | Vis tcei M6X40 | 3 |
| 17 | 77140717C | Vis tceif M6X30 10,9 | 2 |
| 18 | 71111601A | Goujon de référence | 2 |
| 19 | 24221021CD | Couvercle générateur | 1 |
| 20 | 83012841A | Collier, cordon | 1 |
| 21 | 77150408B | Vis tcei M5X14 | 2 |
| 22 | 24712031A | Couvercle pignon chaîne | 1 |
| 23 | 77156658B | Vis tceif M6X16 | 2 |
| 24 | 75810211A | Passe-Cable | 2 |
