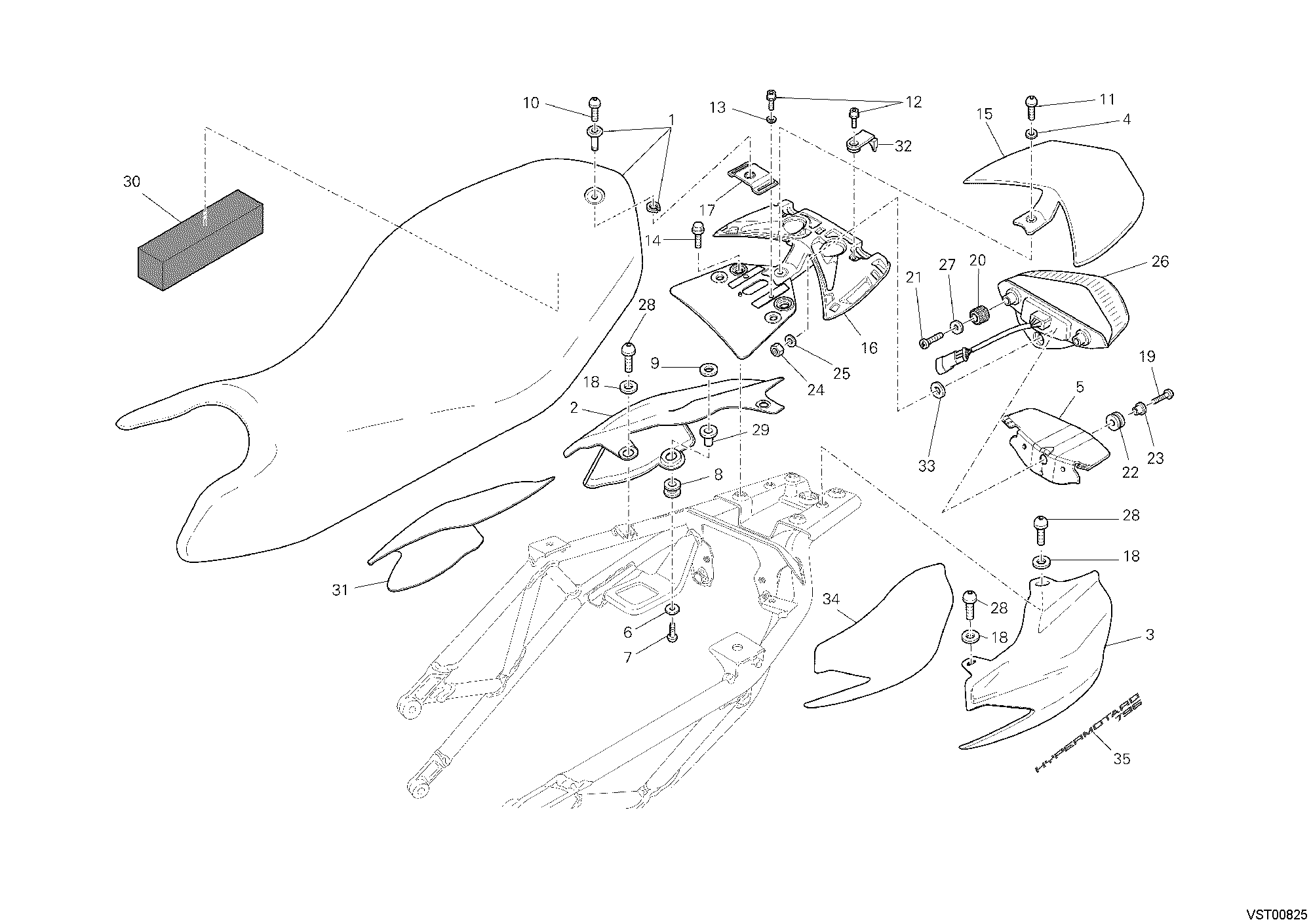

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59521021A | Selle | 1 |
| 2 | 48211501C | Panneau latéral droit | 1 |
| 3 | 48211511C | Panneau latéral gauche | 1 |
| 4 | 85210241A | Rondelle en nylon 4X8X0,5 | 1 |
| 5 | 46013371A | Isolateur thermique feu arrière | 1 |
| 6 | 85211671A | Rondelle 6,2X20X1,5 | 2 |
| 7 | 77510491A | Vis tbei M6X30 | 2 |
| 8 | 76410691A | Silentbloc | 2 |
| 9 | 85211481A | Rondelle 10,25X20 | 4 |
| 10 | 77915221A | Vis tbei M6X25 | 1 |
| 11 | 77550221A | Vis tbei M4X10 | 1 |
| 12 | 77156418B | Vis tceif M5X16 | 4 |
| 13 | 85250301A | Rondelle 5.3X10X1 | 2 |
| 14 | 77251328B | Vis tef M8X25 | 4 |
| 15 | 48310602AA | Couvercle arrière | 1 |
| 15 | 48310602AK | Couvercle arrière | 1 |
| 15 | 48310602BW | Couvercle arrière | 1 |
| 16 | 80610222A | Poignee | 1 |
| 17 | 82919501A | Plaquette | 1 |
| 18 | 85611281A | Rondelle 8.25X15X1 | 4 |
| 19 | 77550261A | Vis tbei M5X30 | 1 |
| 20 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 21 | 77440071A | Vis taraud M4.5X12 | 2 |
| 22 | 76411141A | Joint en caoutchouc Anti-Vibration | 1 |
| 23 | 71614101A | Entretoise | 1 |
| 24 | 74950021B | Écrou elastique | 1 |
| 25 | 85250191A | Rondelle 5X15X1,5 | 1 |
| 26 | 52510362A | Feu arrière | 1 |
| 27 | 85241731A | Rondelle 5.5X20X1.5 | 2 |
| 28 | 77914871A | Vis tbei M5X12 | 4 |
| 29 | 71611121A | Entretoise 6,5X9,5X14 | 2 |
| 30 | 86610901B | Coussin batterie | 1 |
| 31 | 46012841A | Isolateur termique droite | 1 |
| 32 | 83014571A | Plaquette | 2 |
| 33 | 85240131A | Rondelle 5.3X15X1 | 1 |
| 34 | 46012851A | Isolateur thermique gauche | 1 |
| 35 | 43611801A | Embleme Hypermotard 796 | 2 |
