Pincez pour zoomer · touchez une pièce

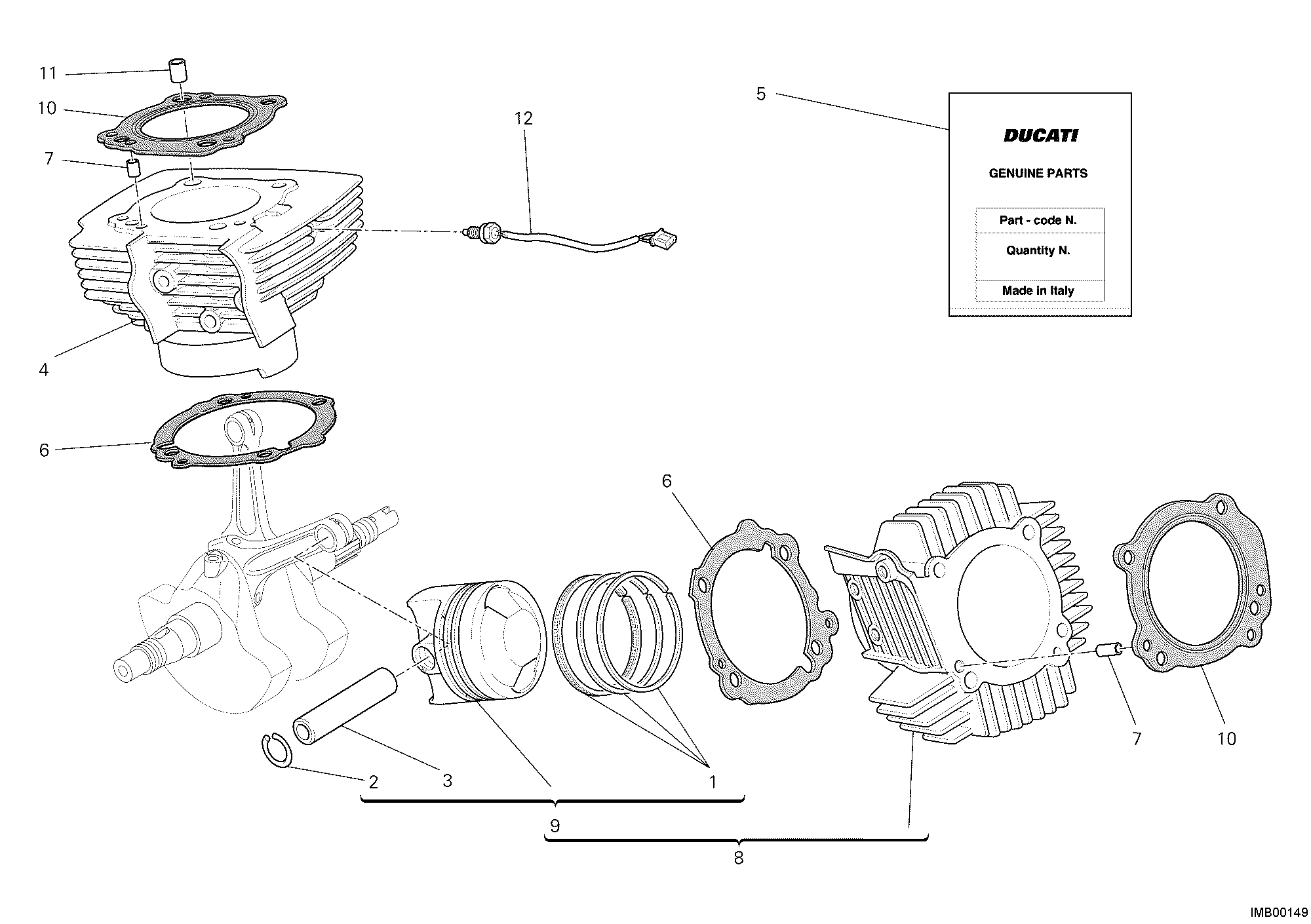

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12120531B | Jeu segments | 1 |
| 2 | 12111741A | Bague elastique Bloque-Axe | 4 |
| 3 | 12112371A | Axe de piston | 2 |
| 4 | 12021601B | Couplage cylindre Vertical-Piston | 1 |
| 5 | 79120461A | Etui à rouleaux | 1 |
| 6 | 78611061A | Joint base cylindre 0,4 mm | 2 |
| 7 | 71111721A | Goujon de référence | 2 |
| 8 | 12021611B | Couplage cylindre Horizontal-Piston | 1 |
| 9 | 12221613B | Piston complet | 2 |
| 10 | 78611041A | Joint coulasse | 2 |
| 11 | 71111261A | Douille | 4 |
| 12 | 55241452A | Capteur température | 1 |
