Pincez pour zoomer · touchez une pièce

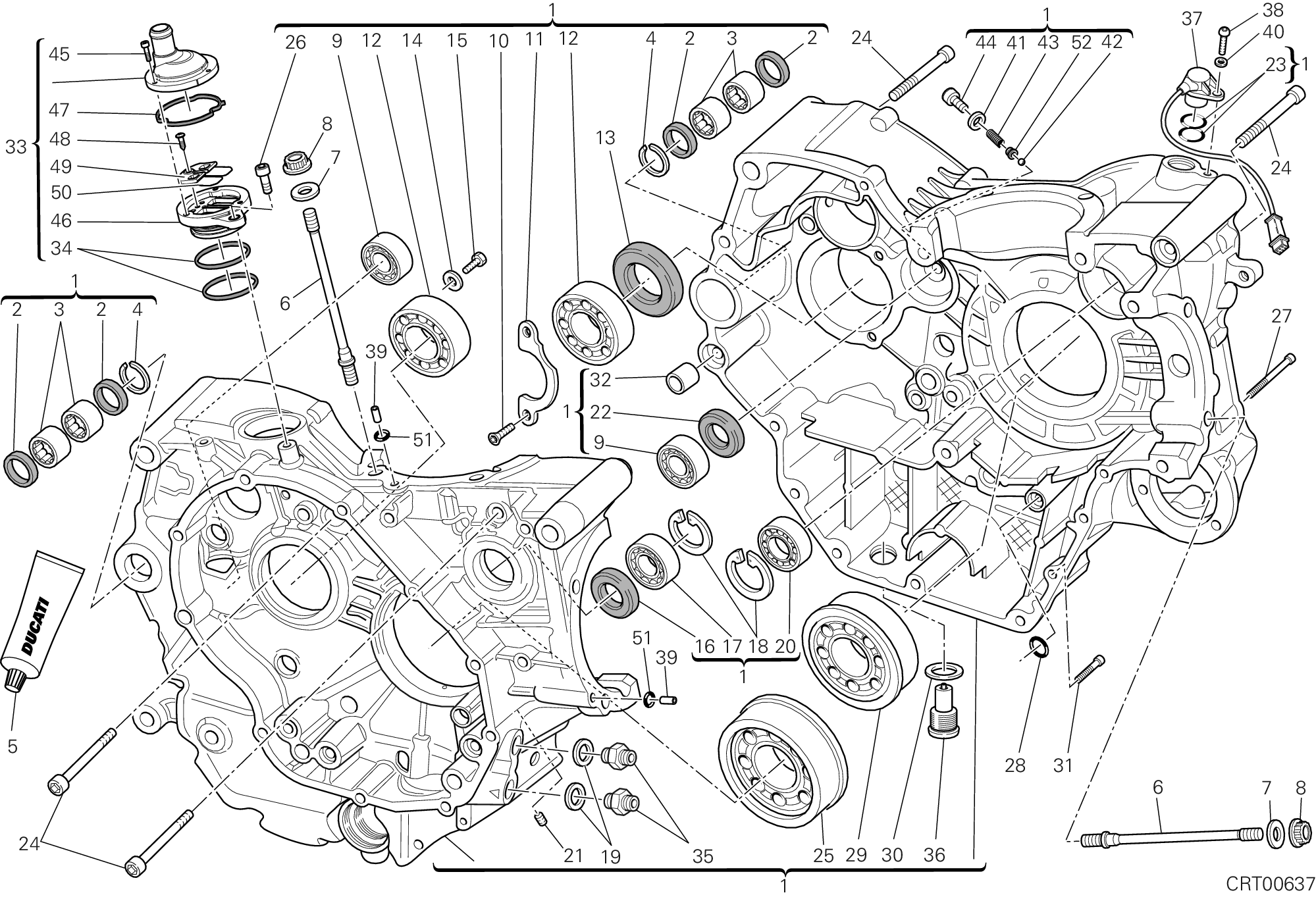

52 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 22522642E | Paire Demi-Carters complets | 1 |
| 2 | 93041271A | Bague étanchéité 20X26X4 | 4 |
| 3 | 764000004 | Roulement à aiguilles | 4 |
| 4 | 88440531A | Anneau arrêt | 2 |
| 5 | 942470014 | Colle liquide | 1 |
| 6 | 76610671C | Goujon fixation cylindre culasse | 8 |
| 7 | 85610642A | Rondelle, speciale 10,5X21X2 | 8 |
| 8 | 74810501A | Écrou M10X1,5 | 8 |
| 9 | 70240401A | Roulement | 2 |
| 10 | 720941616 | Vis tspei M6X12 | 2 |
| 11 | 036749275 | Plaque arrêt | 1 |
| 12 | 751202567 | Roulement | 2 |
| 13 | 066049268 | Bague D'Etancheite | 1 |
| 14 | 71311401A | Entretoise | 2 |
| 15 | 77052508B | Vis te M6X16 | 2 |
| 16 | 93041231A | Bague étanchéité | 1 |
| 17 | 757941542 | Roulement | 1 |
| 18 | 735033380 | Circlip | 2 |
| 19 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 20 | 70250081A | Roulement à billes 6003 tn9 C3 | 1 |
| 21 | 77950621A | Vis sans tête filetée M10X1 | 1 |
| 22 | 93040931A | Bague D'Etancheite 17X25X4 | 1 |
| 23 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 24 | 77151368B | Vis tcei M8X75 | 7 |
| 25 | 70240931A | Roulement 35X85X23 | 1 |
| 26 | 77150658B | Vis tcei M6X16 | 1 |
| 27 | 77150808B | Vis tcei M6X75 | 2 |
| 28 | 88641321A | Joint torique | 1 |
| 29 | 70240921A | Roulement 35X78X19 | 1 |
| 30 | 85250421A | Garniture en cuivre 12.2X18X1.5 mm | 1 |
| 31 | 77150728B | Vis tcei M6X35 | 7 |
| 32 | 71110951A | Goujon de référence | 2 |
| 33 | 59320621B | Valve event | 1 |
| 34 | 46320222A | Joint torique | 2 |
| 35 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 36 | 89320062A | Bouchon vidange huile | 1 |
| 37 | 55241321B | Capteur phase et tours | 1 |
| 38 | 77550211A | Vis tbei M6X16 | 1 |
| 39 | 71111281A | Goujon de référence | 2 |
| 40 | 85310031A | Rondelle elastique 6 mm | 1 |
| 41 | 85212461A | Rondelle laiton 6X13X2 mm | 1 |
| 42 | 84740061A | Bille | 1 |
| 43 | 79940121A | Ressort | 1 |
| 44 | 77916501AE | Vis special | 1 |
| 45 | 77150068B | Vis | 3 |
| 46 | 59310601B | Support soupape clapet | 1 |
| 47 | 78811151A | Joint | 1 |
| 48 | 77250341B | Vis taraud 3,5X12 | 1 |
| 49 | 82716031A | Entretoise | 1 |
| 50 | 81110021A | Soupape lamelles complète | 1 |
| 51 | 88641991A | Joint D'Etancheite | 2 |
| 52 | 83110151A | Disque | 1 |
