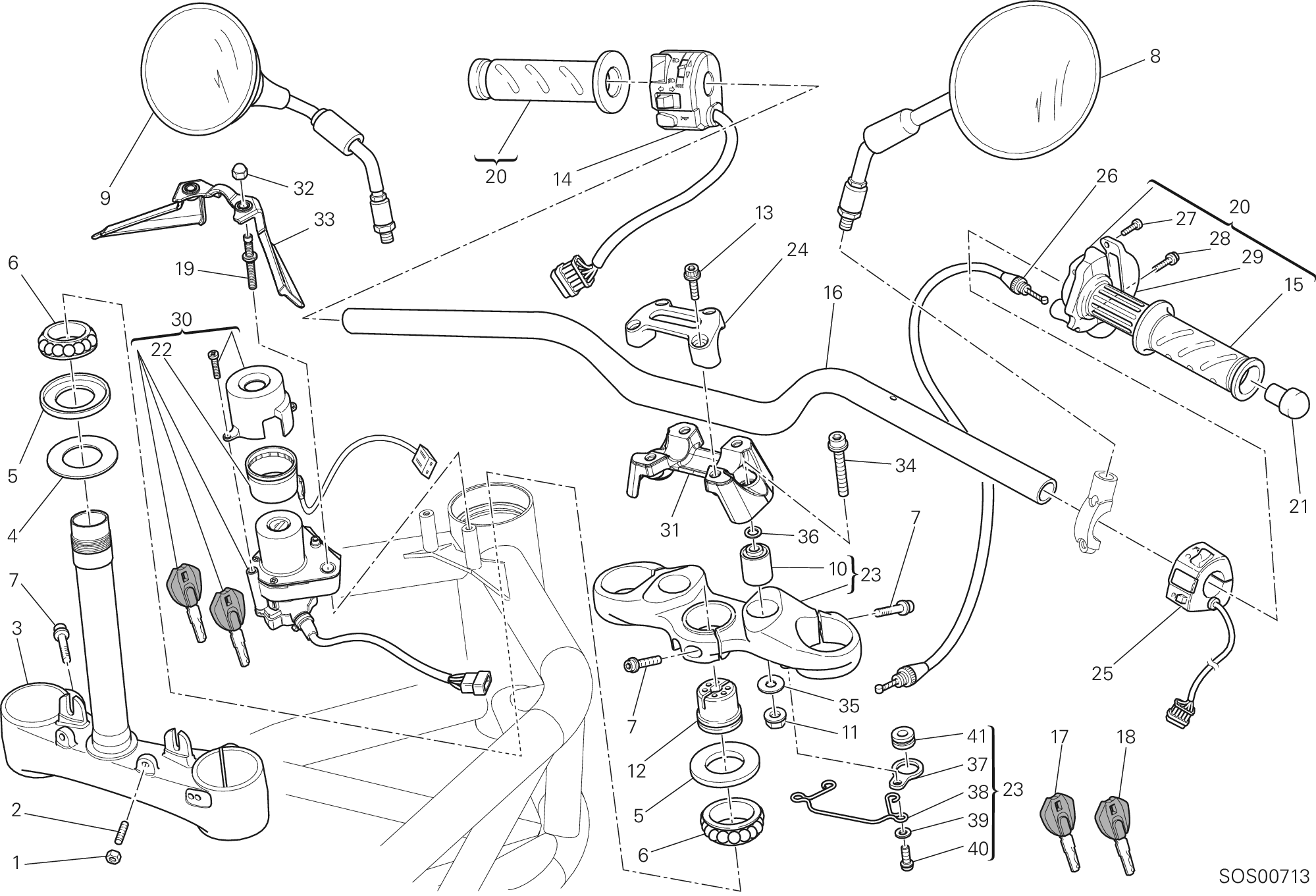

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74750071A | Ecrou | 2 |
| 2 | 77850281A | Vis sans tête filetée stei M8X25 | 2 |
| 3 | 34220543AB | Socle de direction avec pivot | 1 |
| 4 | 85211031AB | Rosette | 1 |
| 5 | 93010041B | Bague étanchéité | 2 |
| 6 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 7 | 77157258B | Vis tceif M8X25 | 7 |
| 8 | 52340021C | Miroir droit | 1 |
| 9 | 52340031C | Miroir gauche | 1 |
| 10 | 70011151A | Antivibration | 2 |
| 11 | 74840241AB | Écrou M10X1.25 | 2 |
| 12 | 70310131A | Écrou supérieur tête direction | 1 |
| 13 | 77157278B | Vis tceif M8X30 | 4 |
| 14 | 65110101A | Commutateur feux gauche | 1 |
| 15 | 65620121A | Jeu de poignées | 1 |
| 16 | 36011283B | Guidon | 1 |
| 17 | 59840341A | Clé avec transpondeur | 1 |
| 18 | 59840291A | Clé vierge sans transpondeur | 1 |
| 19 | 77915371A | Vis special | 2 |
| 20 | 65420032A | Contrôle gaz | 1 |
| 21 | 87210581A | Masse antivibratile guidon | 2 |
| 22 | 51840051B | Antenne immobilizer | 1 |
| 23 | 34120681A | Tête de direction | 1 |
| 24 | 36010891AA | Cavalier guidon, supérieur | 1 |
| 25 | 65010071C | Commutateur | 1 |
| 26 | 65610951A | Câble commande gaz | 1 |
| 27 | 800066774 | Vis tcic M4X0,7X8 | 2 |
| 28 | 77251018B | Vis tef M6X20 | 2 |
| 29 | 65840041A | Couvercle | 1 |
| 30 | 65240211A | Commutateur À clé | 1 |
| 31 | 36011271AA | Cavalier unique inférieur | 1 |
| 32 | 74910021A | Écrou borgne M6 | 2 |
| 33 | 24612032A | Couvercle contacteur D'Allumage | 1 |
| 34 | 77159418B | Vis M10X1,25X70 | 2 |
| 35 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 36 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 37 | 83013641A | Support feu avant | 2 |
| 38 | 75810461A | Passe-Cable | 1 |
| 39 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 40 | 77110391A | Vis tceif M6X16 | 2 |
| 41 | 76410641A | Joint en caoutchouc Anti-Vibration | 2 |
