Pincez pour zoomer · touchez une pièce

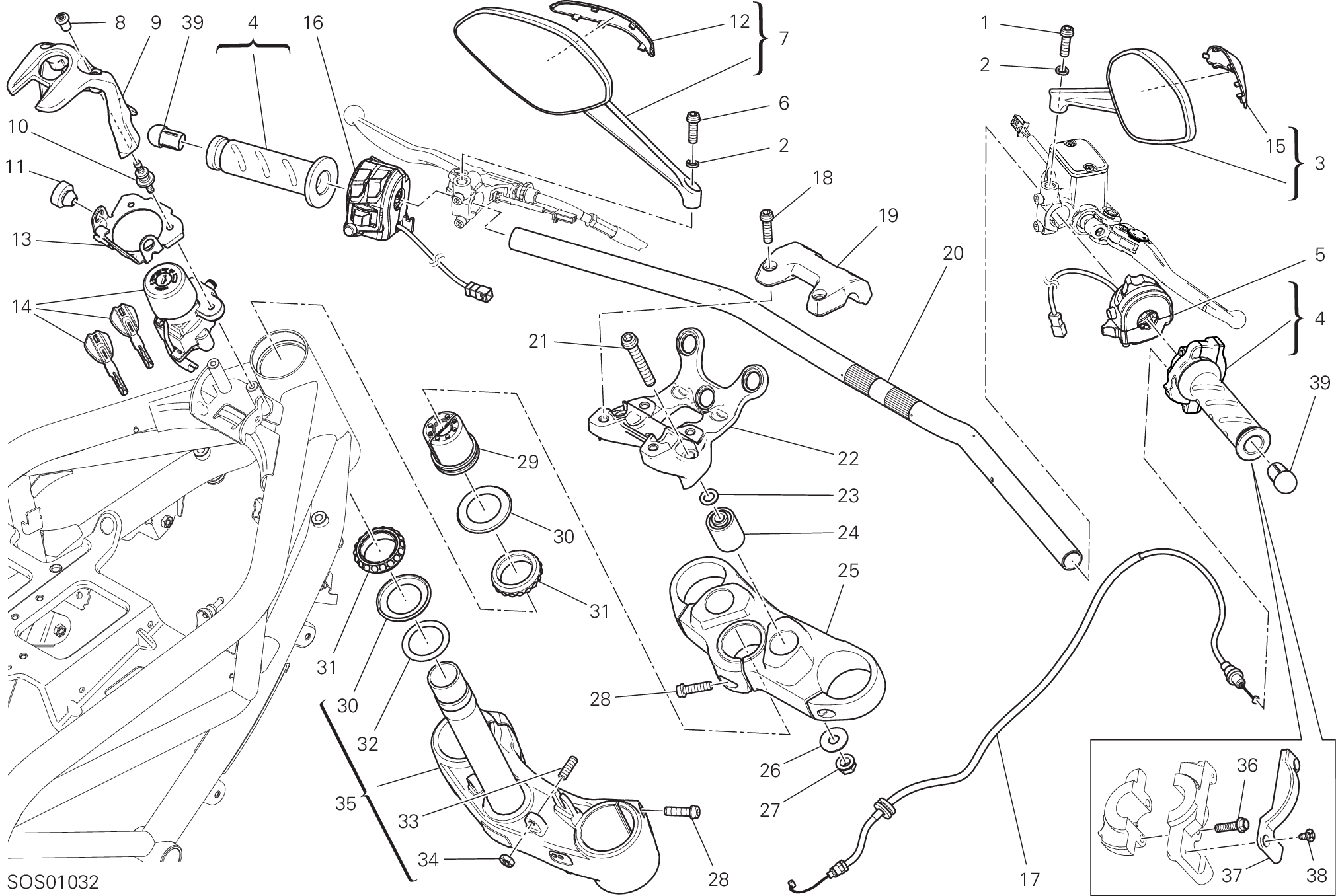

39 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77113731A | Vis M8X25 gauche | 1 |
| 2 | 46210021A | Rondelle elastique 8 mm | 2 |
| 3 | 52310441B | Rétroviseur droit | 1 |
| 4 | 65420471B | Contrôle gaz (ensemble) | 1 |
| 5 | 65010251D | Commutateur droit | 1 |
| 6 | 77113741A | Vis M8X25 | 1 |
| 7 | 52310451B | Rétroviseur gauche | 1 |
| 8 | 75012341AA | Écrou, special | 2 |
| 9 | 4601E221A | Couvercle contacteur D'Allumage | 1 |
| 10 | 77110501A | Vis special | 2 |
| 11 | 86611001A | Tampon | 2 |
| 12 | 24715051A | Couvercle gauche | 1 |
| 13 | 8301J161AA | Support réservoir | 1 |
| 14 | 65240231A | Commutateur À clé | 1 |
| 15 | 24715041A | Couvercle droit | 1 |
| 16 | 65110271B | Commutateur feux gauche | 1 |
| 17 | 65611211A | Câble gaz | 1 |
| 18 | 77157273B | Vis | 4 |
| 19 | 36015332AA | Cavalier guidon, supérieur | 1 |
| 20 | 36015531AA | Guidon | 1 |
| 21 | 77159414B | Vis | 2 |
| 22 | 36015521AA | Cavalier guidon, inférieur | 1 |
| 23 | 85250401A | Rondelle 10,5X18X1.6 | 2 |
| 24 | 70011151A | Antivibration | 2 |
| 25 | 34110992AC | Tête de direction | 1 |
| 26 | 85210491B | Rondelle 10,5X28X1.5 | 2 |
| 27 | 74840241AB | Écrou M10X1.25 | 2 |
| 28 | 77157268B | Vis | 7 |
| 29 | 70310761AA | Écrou supérieur tête direction | 1 |
| 30 | 93010041B | Bague étanchéité | 2 |
| 31 | 70241232A | Roulements direction ntn Sf07A17P | 2 |
| 32 | 85211031AB | Rosette | 1 |
| 33 | 77850281A | Vis sans tête filetée stei M8X25 | 2 |
| 34 | 74750071A | Ecrou | 2 |
| 35 | 342P0782BC | Base di sterzo (ensemble) | 1 |
| 36 | 77251018B | Vis tef M6X20 | 2 |
| 37 | 65840041A | Couvercle | 1 |
| 38 | 800066774 | Vis tcic M4X0,7X8 | 2 |
| 39 | 87210281A | Masse antivibratile guidon | 2 |
