Pincez pour zoomer · touchez une pièce

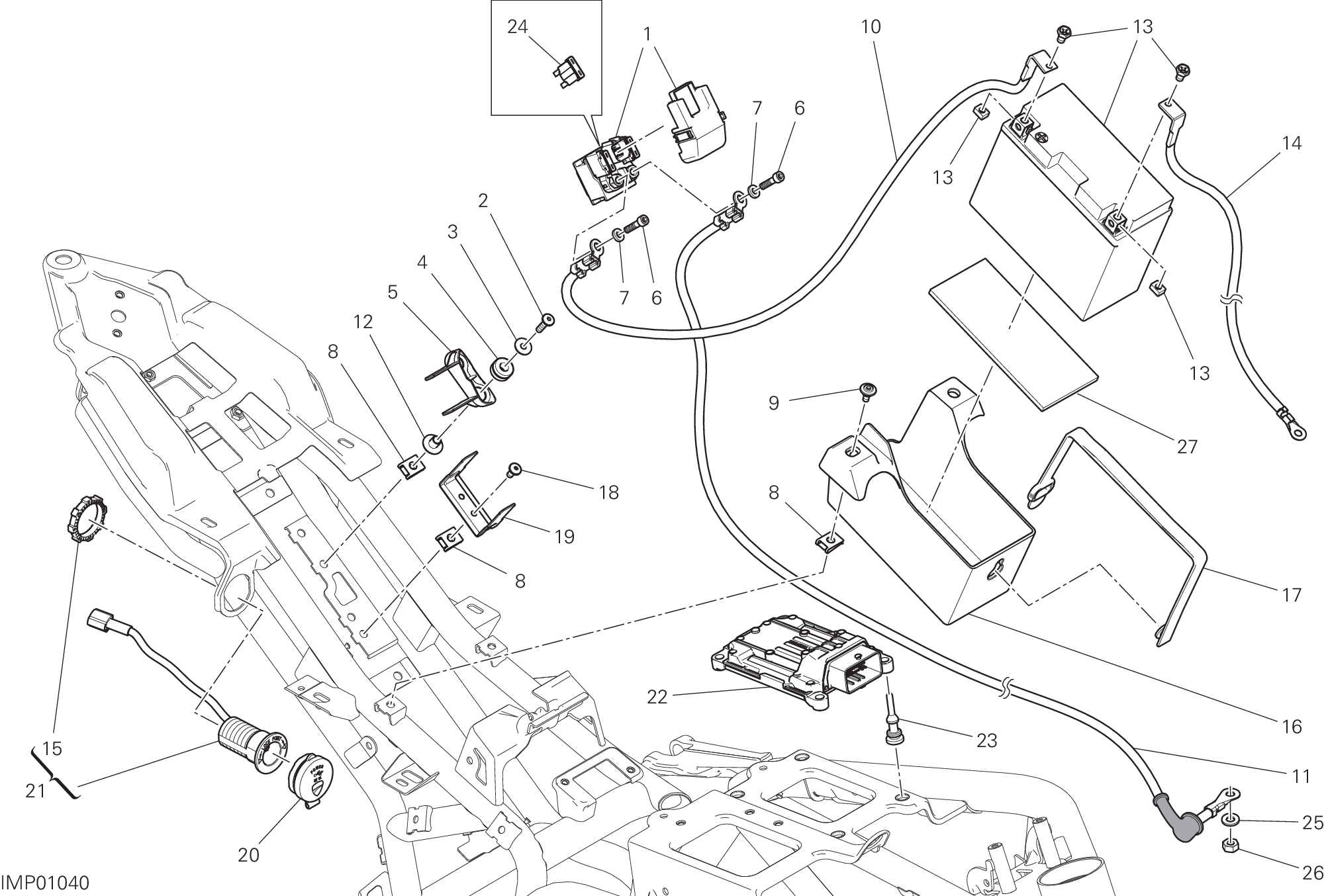

28 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 39740081B | Relais démarrage | 1 |
| 2 | 77244213B | Vis tbei M5X20 | 2 |
| 3 | 85250311A | Rondelle | 2 |
| 4 | 76410291A | Caoutchouc | 2 |
| 5 | 8291B061B | Support relais démarrage | 1 |
| 6 | 77156628B | Vis tceif M6X10 | 2 |
| 7 | 85350101A | Rondelle elastique | 2 |
| 8 | 85040551A | Fixation rapide | 7 |
| 9 | 77210852C | Vis | 1 |
| 10 | 51410811B | Câble positif | 1 |
| 11 | 51410821C | Cable | 1 |
| 12 | 71610431C | Entretoise | 2 |
| 13 | 69926751A | Batterie | 1 |
| 14 | 51310731B | Câble negatif | 1 |
| 15 | 75040211A | Ecrou | 1 |
| 16 | 8291G031A | Support batterie | 1 |
| 17 | 75910231A | Elastique batterie | 1 |
| 18 | 77244173B | Vis tbei M5X12 | 2 |
| 19 | 8291D111A | Support, boîte à fusibles | 1 |
| 20 | 76412421B | Support prise bas tension | 1 |
| 21 | 38640561C | Prise bas tension (Usb) | 1 |
| 22 | 28642891A | Centrale contrôle moteur | 1 |
| 22 | 28642901A | Centrale contrôle moteur | 1 |
| 23 | 70010861B | Antivibration | 4 |
| 24 | 38940231A | Fusible 30A | 1 |
| 25 | 85350091A | Rondelle elastique | 1 |
| 26 | 75050051A | Écrou M6 | 1 |
| 27 | 86611921A | Moquette batterie | 1 |
