Pincez pour zoomer · touchez une pièce

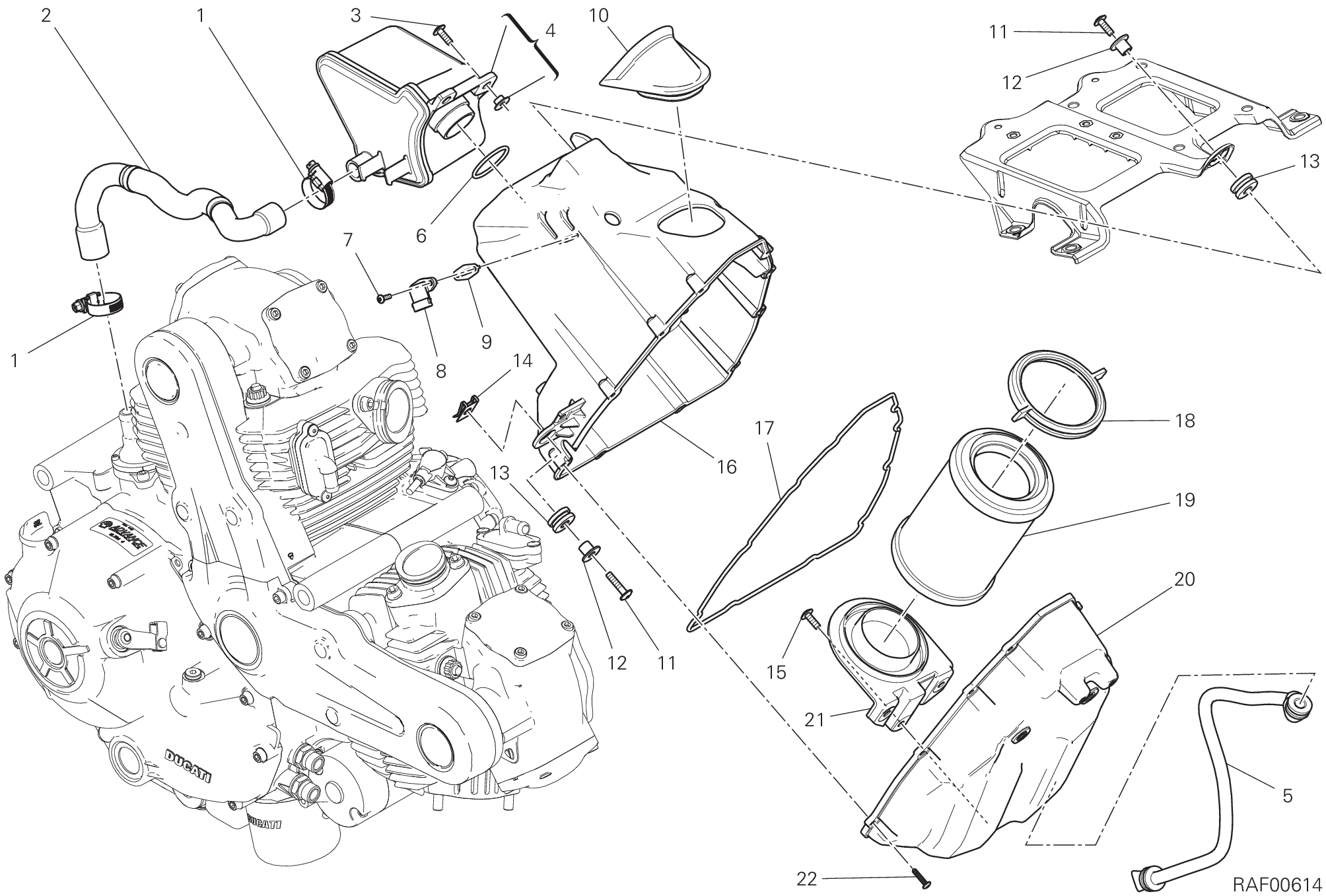

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 74141811A | Collier 16-27 mm | 2 |
| 2 | 87621271A | Tuyau Blow-By | 1 |
| 3 | 77240253C | Vis | 2 |
| 4 | 58510912A | Réservoir event | 1 |
| 5 | 93520011A | Tuyau drainage airbox | 1 |
| 6 | 88640771A | Bague D'Etancheite | 1 |
| 7 | 77440111A | Vis | 2 |
| 8 | 55240121A | Capteur température air | 1 |
| 9 | 78811041A | Joint capteur | 1 |
| 10 | 48411391A | Canalisation aspiration | 1 |
| 11 | 77240453C | Vis tbeif M6X22 10,9 | 3 |
| 12 | 71610061A | Entretoise | 3 |
| 13 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 14 | 85040381A | Fixation rapide | 2 |
| 15 | 77210471B | Vis tef M5X12 | 3 |
| 16 | 44213103A | Boîte filtre à air | 1 |
| 17 | 79111191A | Joint airbox | 1 |
| 18 | 78811371A | Joint filtre à air | 1 |
| 19 | 42610191A | Filtre à air | 1 |
| 20 | 24612181B | Couvercle boîte filtre à air | 1 |
| 21 | 8291D002A | Cage filtre à air | 1 |
| 22 | 77440301A | Vis | 10 |
