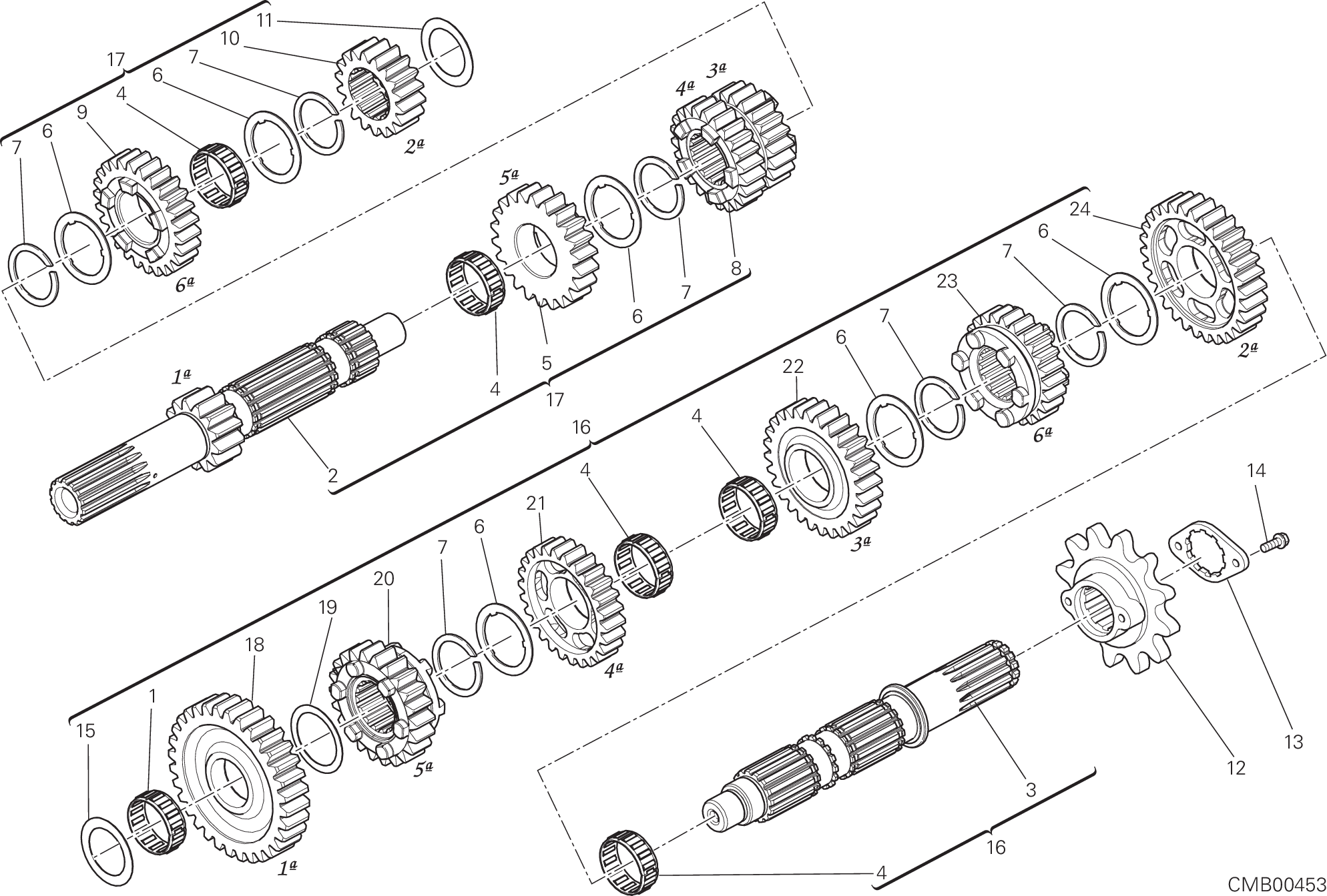

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 764020002 | Roulement à aiguilles | 1 |
| 2 | 14911081A | Arbre primaire boîte de vitesses | 1 |
| 3 | 14911061B | Arbre secondaire | 1 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17214561A | Engrenage menant 5Me vitesse | 1 |
| 6 | 85610011A | Rondelle 0,5 mm | 6 |
| 7 | 067016145 | Anneau arrêt | 6 |
| 8 | 17214551A | Engrenage menant 3/4Me vitesse | 1 |
| 9 | 17214541A | Engrenage menant 6Me vitesse | 1 |
| 10 | 17211081A | Engrenage conducteur 2Eme vissse | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 12 | 44910521A | Pignon chaîne D15 | 1 |
| 13 | 82610111A | Plaque fixation pignon | 1 |
| 14 | 77210621A | Vis tef M5X16 | 2 |
| 15 | 71312661A | Rondelle de butée 17,3X31X3,15 | 1 |
| 16 | 15021781B | Arbre secondaire complet | 1 |
| 17 | 15021791A | Arbre primaire complet | 1 |
| 18 | 17211121A | Engrenage entraine 1Ere vissse | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17211161A | Engrenage entraine 5Eme vitesse D22 | 1 |
| 21 | 17214571A | Engrenage entraine 4Me vitesse | 1 |
| 22 | 17212541A | Engrenage entraine 3Me vitesse | 1 |
| 23 | 17211171A | Engrenage entraine 6Eme vitesse D24 | 1 |
| 24 | 17211131A | Engrenage entraine 2Eme vitesse D30 | 1 |
