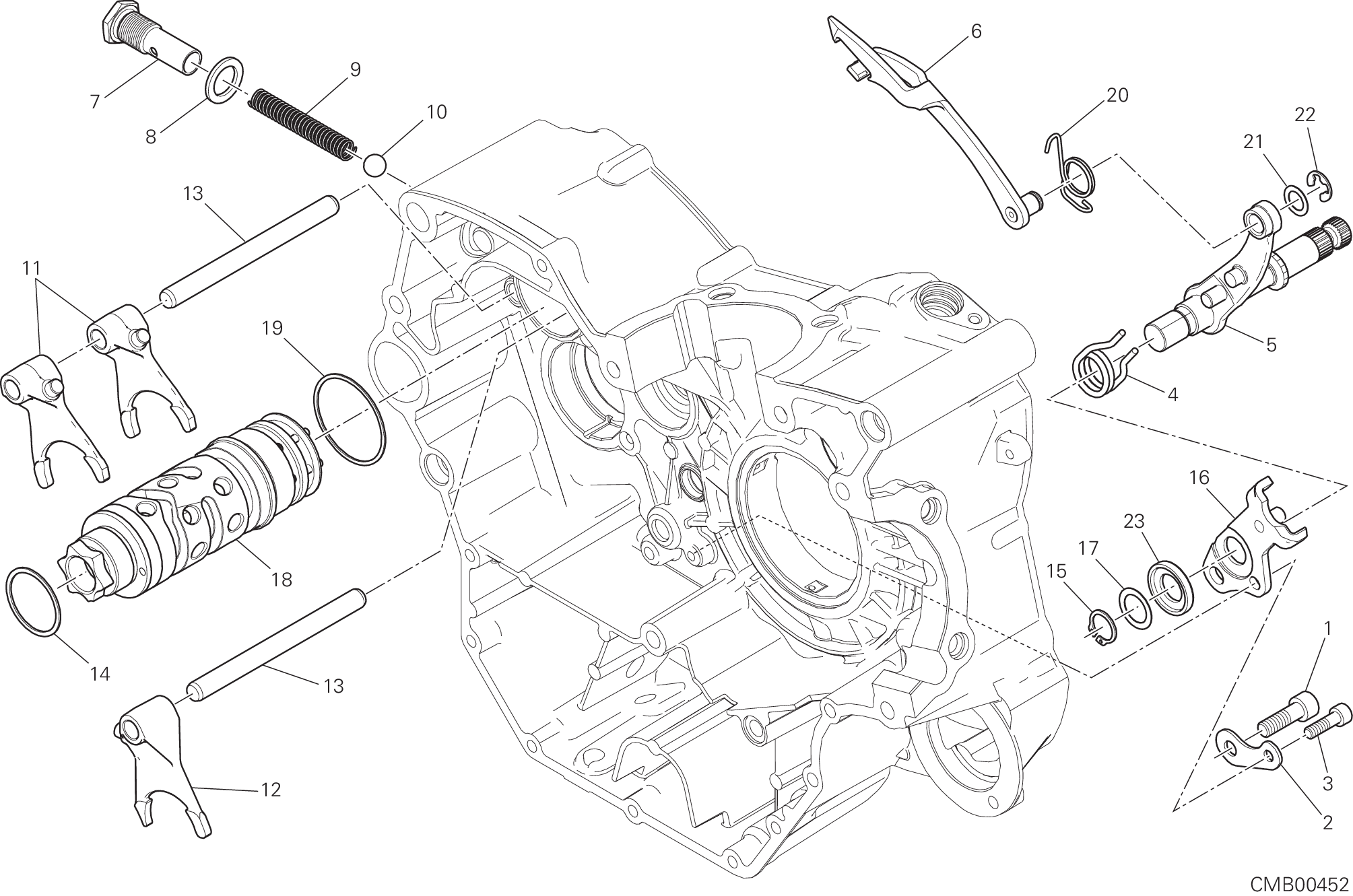

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77151250ZF | Vis | 1 |
| 2 | 71319151A | Entretoise | 1 |
| 3 | 77150670ZF | Vis | 1 |
| 4 | 79915061A | Ressort rappel levier commande | 1 |
| 5 | 82114731A | Arbre sélecteur | 1 |
| 6 | 18020391A | Fourche commande | 1 |
| 7 | 77912033A | Vis M16X1.5 | 1 |
| 8 | 027291090 | Joint 16.2X24X2 | 1 |
| 9 | 066013143 | Ressort declenchement vitesses | 1 |
| 10 | 768351134 | Bille 11Mm | 1 |
| 11 | 180Z0011A | Fourche engrenement 1Ere, 4Eme-2Eme et 3 | 2 |
| 12 | 180Z0021A | Fourche engr╘nement 5╘me, 6╘me vitesse | 1 |
| 13 | 82113881A | Goujon pour fourche | 2 |
| 14 | 85210051A | Rondelle de butée 1 mm | 1 |
| 15 | 735001542 | Circlip 15 din 471 | 1 |
| 16 | 82610261A | Plaquette fin course | 1 |
| 17 | 040029126 | Rondelle de butée 15.5X22X0,5 | 1 |
| 18 | 18220532A | Tambour complet boîte de vitesses | 1 |
| 19 | 85210941A | Rondelle de butée 45.2X49X0,9 | 1 |
| 20 | 79912961A | Ressort retour fourche | 1 |
| 21 | 040009050 | Rondelle de butée 10,5X16X0,5 | 1 |
| 22 | 88450341B | Anneau arrêt | 1 |
| 23 | 88110121A | Bague centrage | 1 |
