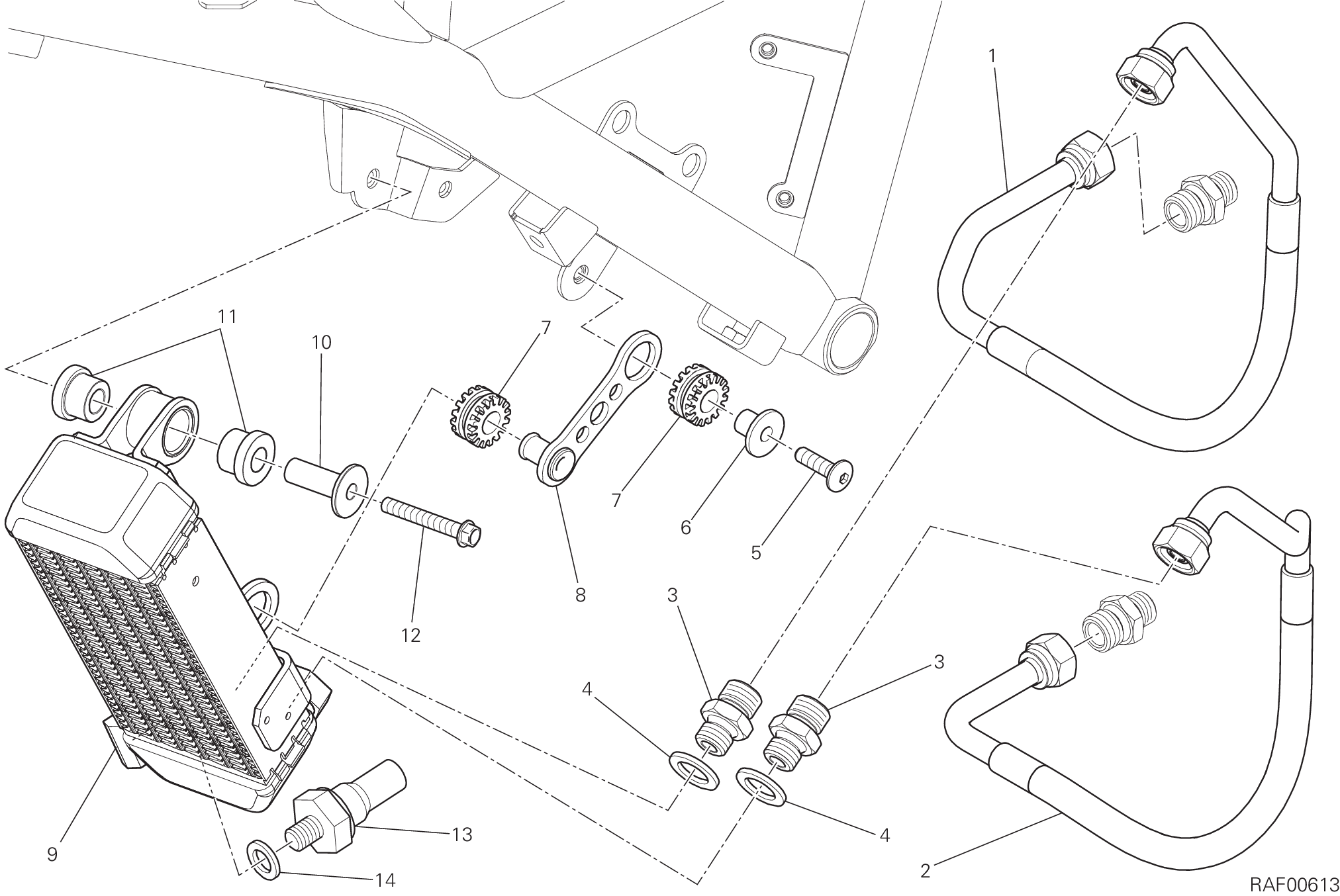

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54911151B | Tuyau de refoulement huile | 1 |
| 2 | 54911161B | Tuyau | 1 |
| 3 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 4 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 5 | 77156688B | Vis tceif | 1 |
| 6 | 71610031A | Entretoise | 1 |
| 7 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 8 | 83014041B | Support radiateur | 1 |
| 9 | 54841061C | Radiateur à huile | 1 |
| 10 | 71614941BA | Entretoise | 1 |
| 11 | 76412141A | Joint en caoutchouc Anti-Vibration | 2 |
| 12 | 77156738B | Vis tceif M6X40 | 1 |
| 13 | 53940302A | Bulbe de pression D'Huile | 1 |
| 14 | 85211951A | Joint 10,5X17X2 | 1 |
