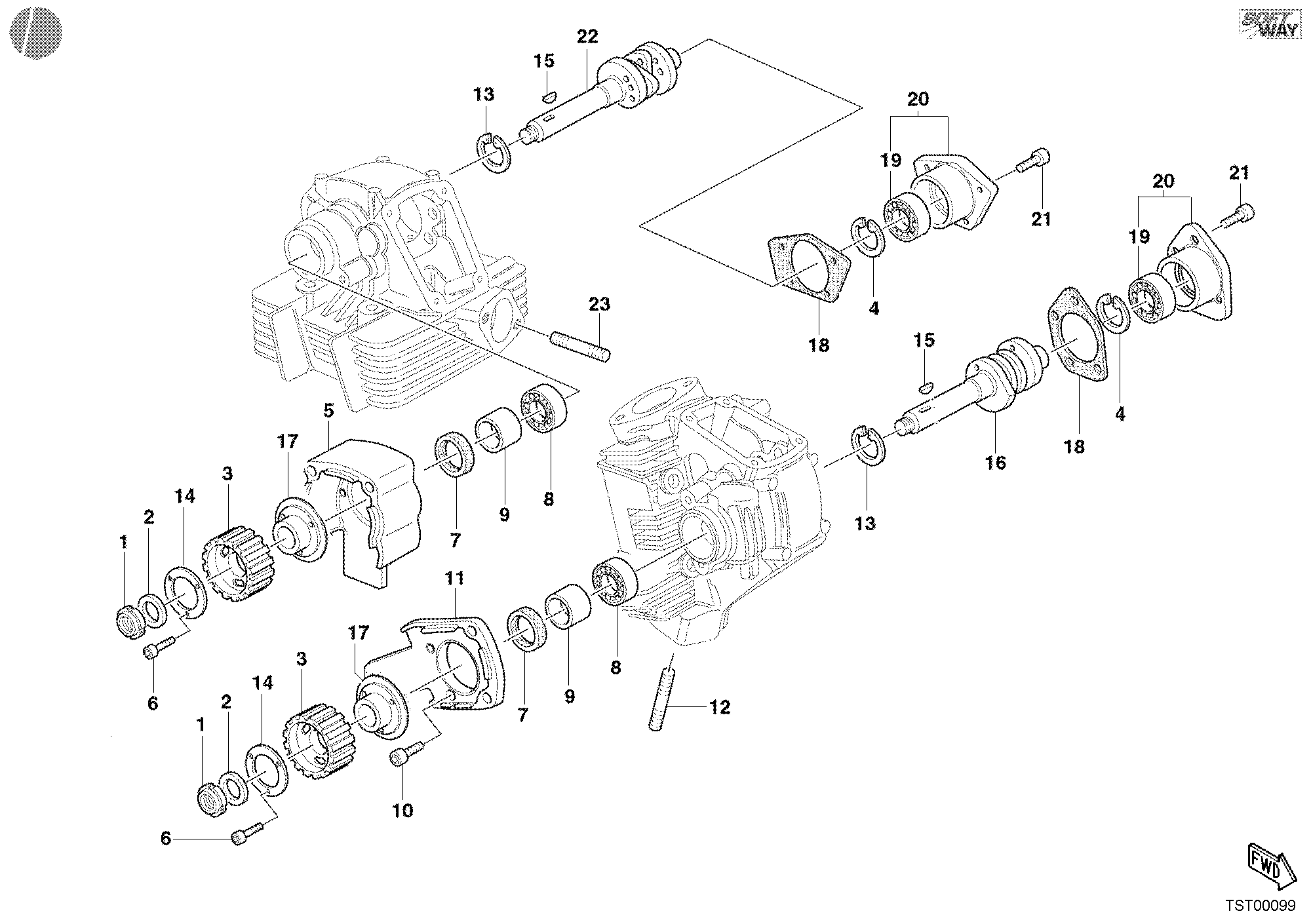

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 729441542 | Embout elastique | 2 |
| 2 | 85211731A | Rondelle 15,2X24X1 | 2 |
| 3 | 25510141A | Poulie de distribution | 2 |
| 4 | 735033380 | Circlip | 2 |
| 5 | 23510271A | Capuchon vertical en caoutchouc | 1 |
| 6 | 77150408B | Vis tcei M5X14 | 6 |
| 7 | 020470105 | Bague D'Etancheite angus 22Mm | 2 |
| 8 | 751201747 | Roulement à billes 6203 | 2 |
| 9 | 71310071A | Entretoise poulie | 2 |
| 10 | 77150658B | Vis tcei M6X16 | 4 |
| 11 | 23510261A | Capuchon horontal en caoutchout | 1 |
| 12 | 76640172A | Goujon M8X30 | 4 |
| 13 | 735033683 | Circlip | 2 |
| 14 | 85211242A | Rondelle, speciale | 2 |
| 15 | 741721008 | Clé woodruff 4X5 | 2 |
| 16 | 14811471A | Arbre distribution culasse horizontal | 1 |
| 17 | 16010761A | Bride | 2 |
| 18 | 066092310 | Joint | 2 |
| 19 | 751731542 | Roulement 15Bc02Xv3 uni 4259 | 2 |
| 20 | 23520311A | Capuchon avec roulement | 2 |
| 21 | 77150668B | Vis tcei M6X18 | 7 |
| 22 | 14811461A | Arbre distribution culasse vertical | 1 |
| 23 | 76640181A | Goujon M8X16 | 4 |
