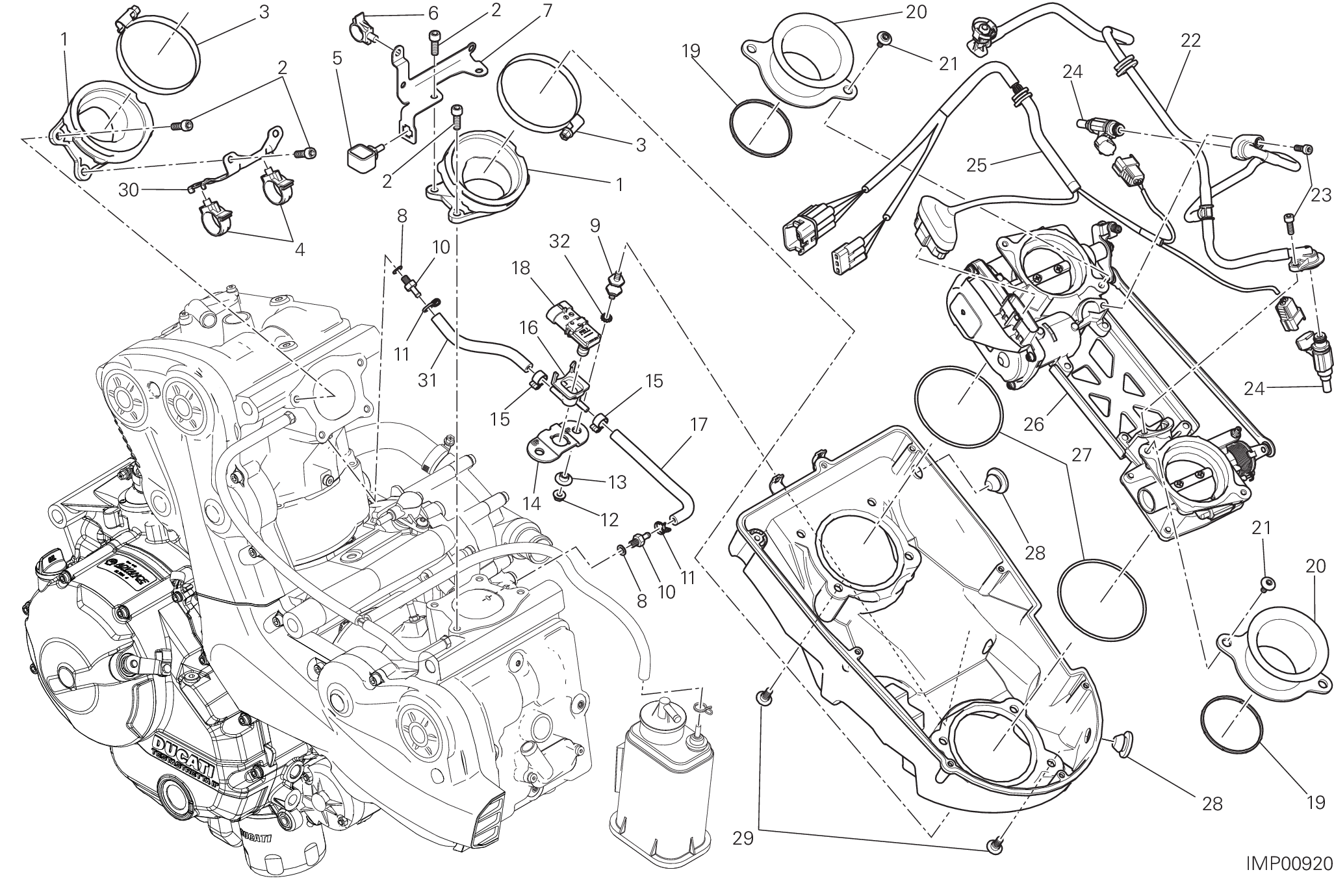

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010762B | Raccord D'Admission | 2 |
| 2 | 77110391B | Vis | 8 |
| 3 | 74141871A | Collier 60-80 mm | 2 |
| 4 | 75840641A | Passe-Tube | 2 |
| 5 | 82911901A | Support en caoutchouc | 1 |
| 6 | 75840721A | Passe-Tube | 1 |
| 7 | 83018421BA | Support réservoir eau | 1 |
| 8 | 85250231A | Joint | 2 |
| 9 | 70010901A | Antivibration | 2 |
| 10 | 81413341A | Raccord | 2 |
| 11 | 74140431A | Collier | 2 |
| 12 | 74840261C | Ecrou | 2 |
| 13 | 71611071B | Entretoise | 2 |
| 14 | 86611991A | Tampon caoutchouc sonde pression | 1 |
| 15 | 74141711A | Collier 10-7 mm | 2 |
| 16 | 81415251B | Brida sonde pression | 1 |
| 17 | 59014111A | Tuyau Pressione/Depressione horizontale | 1 |
| 18 | 55241441A | Sonde pression | 1 |
| 19 | 78811301A | Joint entonnoir venturi | 2 |
| 20 | 13510401A | Entonnoir venturi prise air | 2 |
| 21 | 77210852C | Vis | 4 |
| 22 | 59024001C | Tour/Parcours tuyaux complet | 1 |
| 23 | 77150408B | Vis tcei M5X14 | 2 |
| 24 | 28040411A | Injector | 2 |
| 25 | 5101A081B | Câblage D'Injection | 1 |
| 26 | 28240932A | Corps papillon | 1 |
| 27 | 88642231A | Bague D'Etancheite | 2 |
| 28 | 76411851A | Bouchon By-Pass | 2 |
| 29 | 77912741A | Vis tbei M6X14 | 8 |
| 30 | 83018221A | Support câblage | 1 |
| 31 | 59014101A | Tuyau Pressione/Depressione verticale | 1 |
| 32 | 46240461A | Rondelle elastique | 2 |
