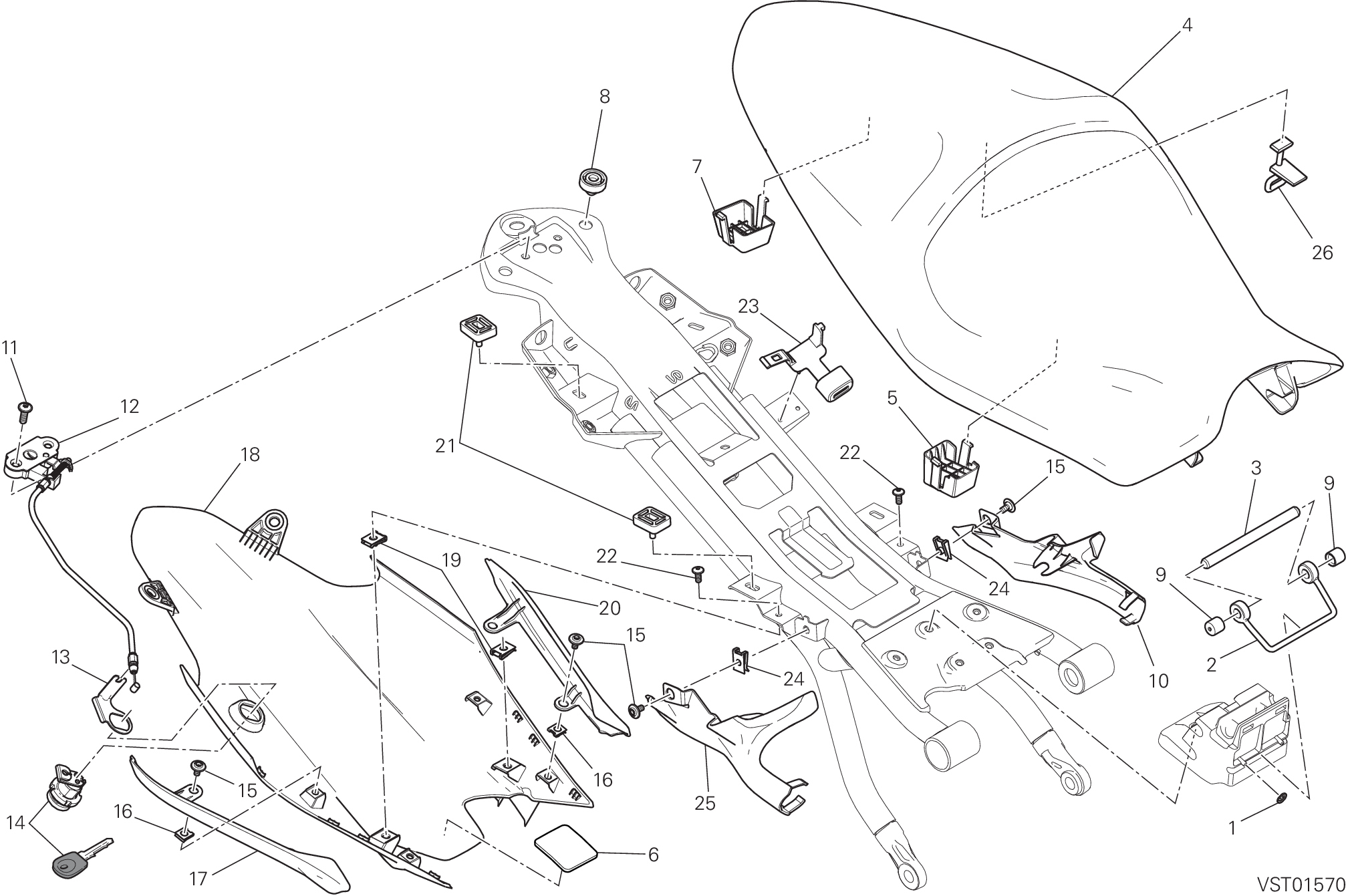

26 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040561A | Rondelle blocage | 2 |
| 2 | 86611751C | Caoutchouc support selle | 1 |
| 3 | 82114711CA | Pivot | 1 |
| 4 | 59512401A | Selle | 1 |
| 5 | 8291C362A | Caisson de selle devant | 2 |
| 6 | 86611811A | Tampon centrale blackbox | 1 |
| 7 | 8291C372A | Caisson de selle | 2 |
| 8 | 76410631B | Caoutchouc | 2 |
| 9 | 87210901A | Bouchon | 2 |
| 10 | 48211891A | Panneau latéral gauche | 1 |
| 11 | 77240438C | Vis tbeif M6X18 | 2 |
| 12 | 59920101A | Verrou pour serrure | 1 |
| 13 | 83014401A | Support verrou serrure selle | 1 |
| 14 | 59820572A | Serrure selle | 1 |
| 15 | 77211251B | Vis M5X9 | 8 |
| 16 | 85040471A | Fixation rapide M5 | 4 |
| 17 | 4601B241A | Calotte droit | 1 |
| 18 | 4601B224A | Bavette Garde-Boue inférieur | 1 |
| 19 | 85040551A | Fixation rapide | 2 |
| 20 | 4601B231A | Calotte gauche | 1 |
| 21 | 86611701A | Tampon caoutchouc | 4 |
| 22 | 77244173B | Vis tbei M5X12 | 2 |
| 23 | 74110401A | Collier | 1 |
| 24 | 85041031A | Fixation rapide M5 | 2 |
| 25 | 48211881A | Panneau latéral droit | 1 |
| 26 | 75910291A | Elastique | 1 |
