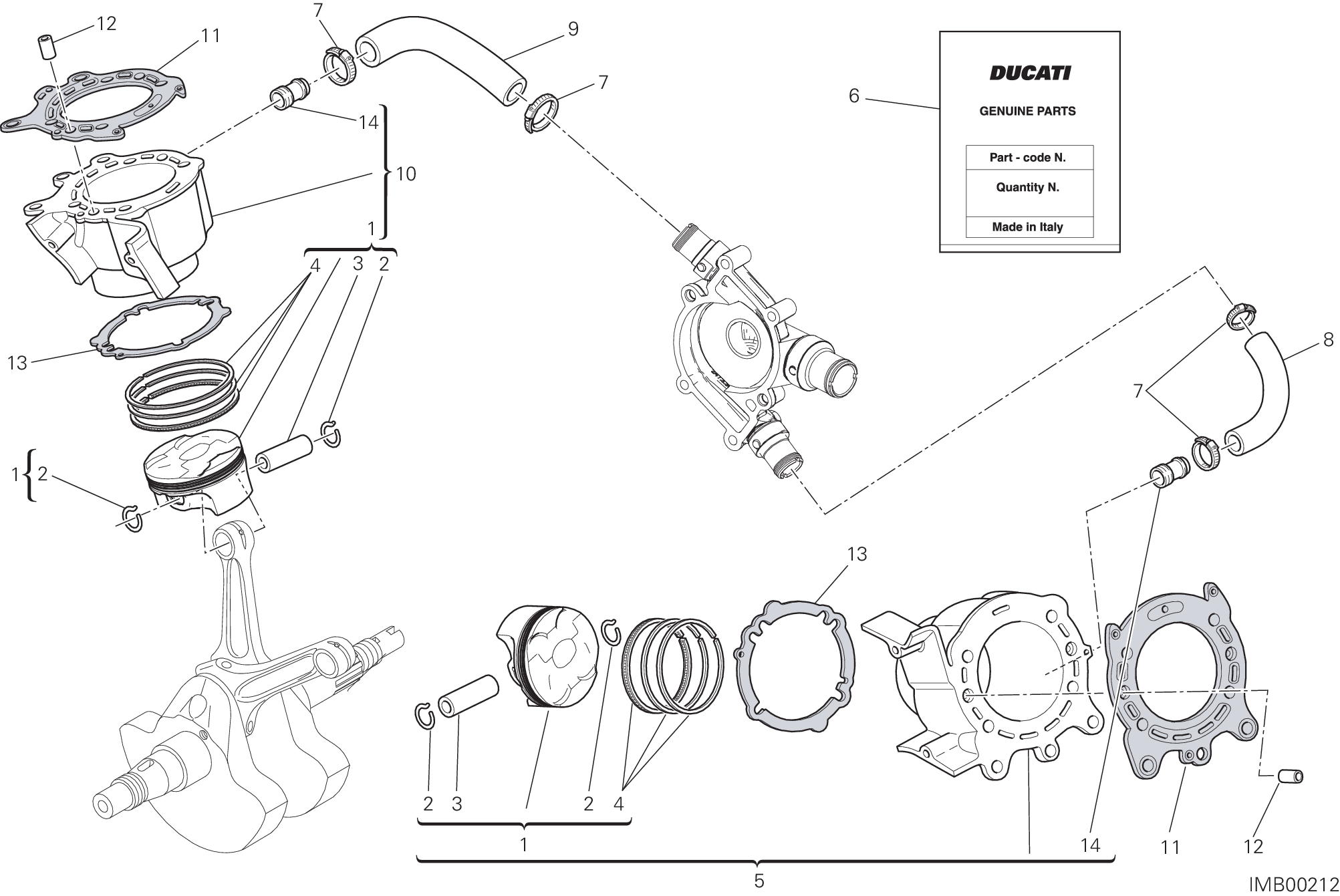

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12221876A | Piston complet | 2 |
| 2 | 12111741B | Bague elastique Bloque-Axe | 4 |
| 3 | 12112921C | Axe de piston | 2 |
| 4 | 12120531B | Jeu segments | 2 |
| 5 | 120Z0111AC | Groupe cylindre horizontal- piston | 1 |
| 6 | 79120521B | Etui garnitures | 1 |
| 7 | 74142581A | Collier 16-27 mm | 4 |
| 8 | 80011851A | Tuyau entree D'Eau cylindre horizontal | 1 |
| 9 | 80011841A | Tuyau entree D'Eau cylindre vertical | 1 |
| 10 | 120Z0121AC | Groupe cylindre Vertical-Piston | 1 |
| 11 | 78611224A | Joint coulasse | 2 |
| 12 | 71112191A | Goujon de référence | 4 |
| 13 | 78611251A | Joint base cylindre | 2 |
| 14 | 66810482A | Goulotte pompe eau | 2 |
