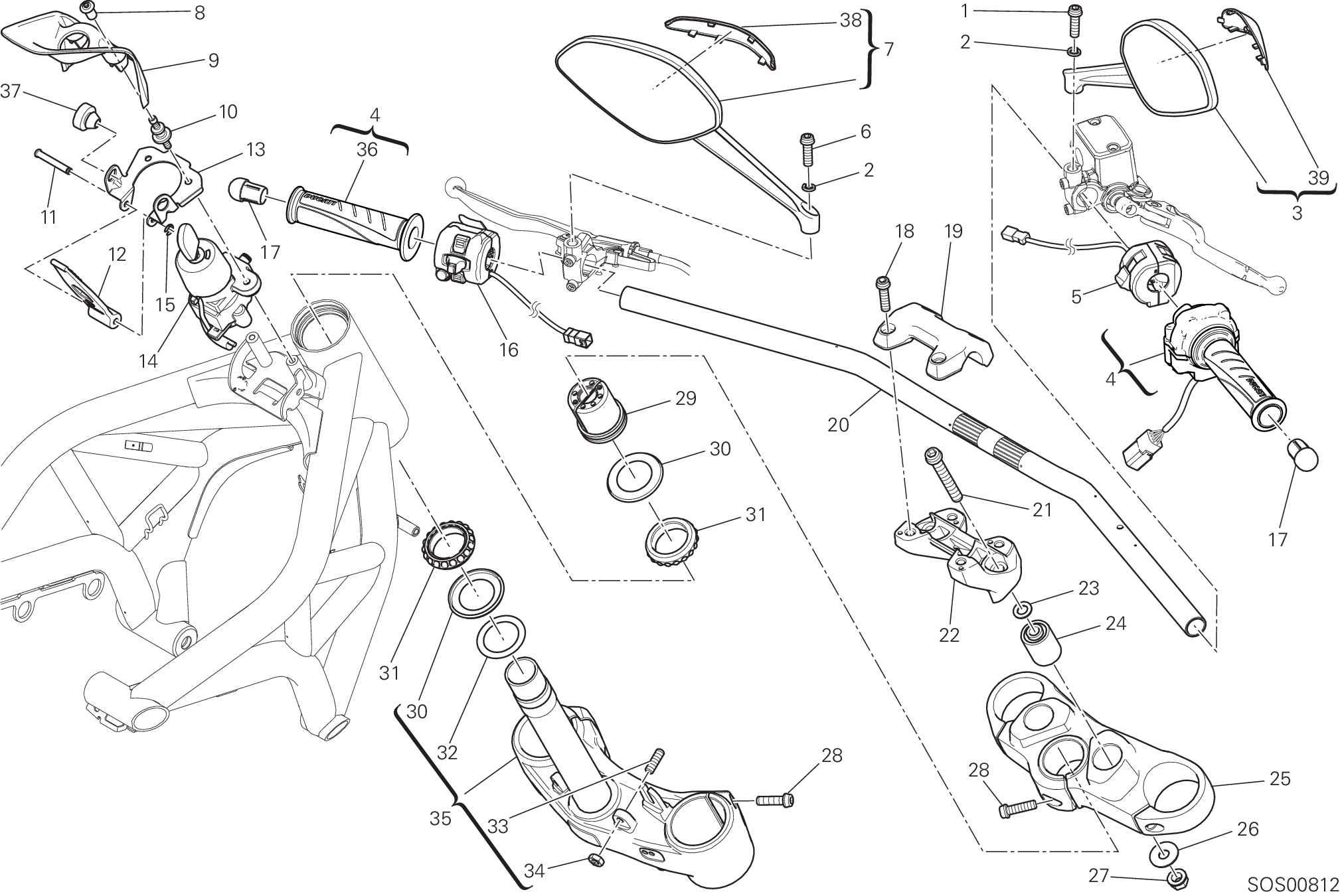

Guidon Et Commandes - 821 Stripes 2017

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	77113731A	Vis M8X25 gauche	1
2	46210021A	Rondelle elastique 8 mm	2
3	52310441B	Rétroviseur droit	1
4	66020093B	Contrôle gaz (ensemble)	1
5	65010121E	Deviateur feux droite	1
6	77113741A	Vis M8X25	1
7	52310451B	Rétroviseur gauche	1
8	75011491AB	Écrou, special	2
9	4601A883A	Couvercle contacteur D'Allumage	1
10	77110501A	Vis special	2
11	82110901B	Pivot Repose-Pieds	1
12	75910301B	Elastique réservoir carburant	1
13	83018601DA	Support réservoir	1
14	65240231A	Commutateur À clé	1
15	88450031A	Circlip benzing din 6799	1
16	65110141A	Commutateur feux gauche	1
17	87210281A	Masse antivibratile guidon	2
18	77157273B	Vis	4
19	36015332AB	Cavalier guidon, supérieur	1
20	36011901AA	Guidon	1
21	77159414B	Vis	2
22	36015352AB	Cavalier guidon, inférieur	1
23	85250401A	Rondelle 10,5X18X1.6	2
24	70011151A	Antivibration	2
25	34110992AC	Tête de direction	1
26	85210491B	Rondelle 10,5X28X1.5	2
27	74840241AB	Écrou M10X1.25	2
28	77157268B	Vis	7
29	70310761AA	Écrou supérieur tête direction	1
30	93010041B	Bague étanchéité	2
31	70241232A	Roulements direction ntn Sf07A17P	2
32	85211031AB	Rosette	1
33	77850281A	Vis sans tête filetée stei M8X25	2
34	74750071A	Ecrou	2
35	342P0782BC	Base di sterzo (ensemble)	1
36	36140161A	Poignée gauche	1
37	86611001A	Tampon	2
38	24715051A	Couvercle gauche	1
39	24715041A	Couvercle droit	1
