Pincez pour zoomer · touchez une pièce

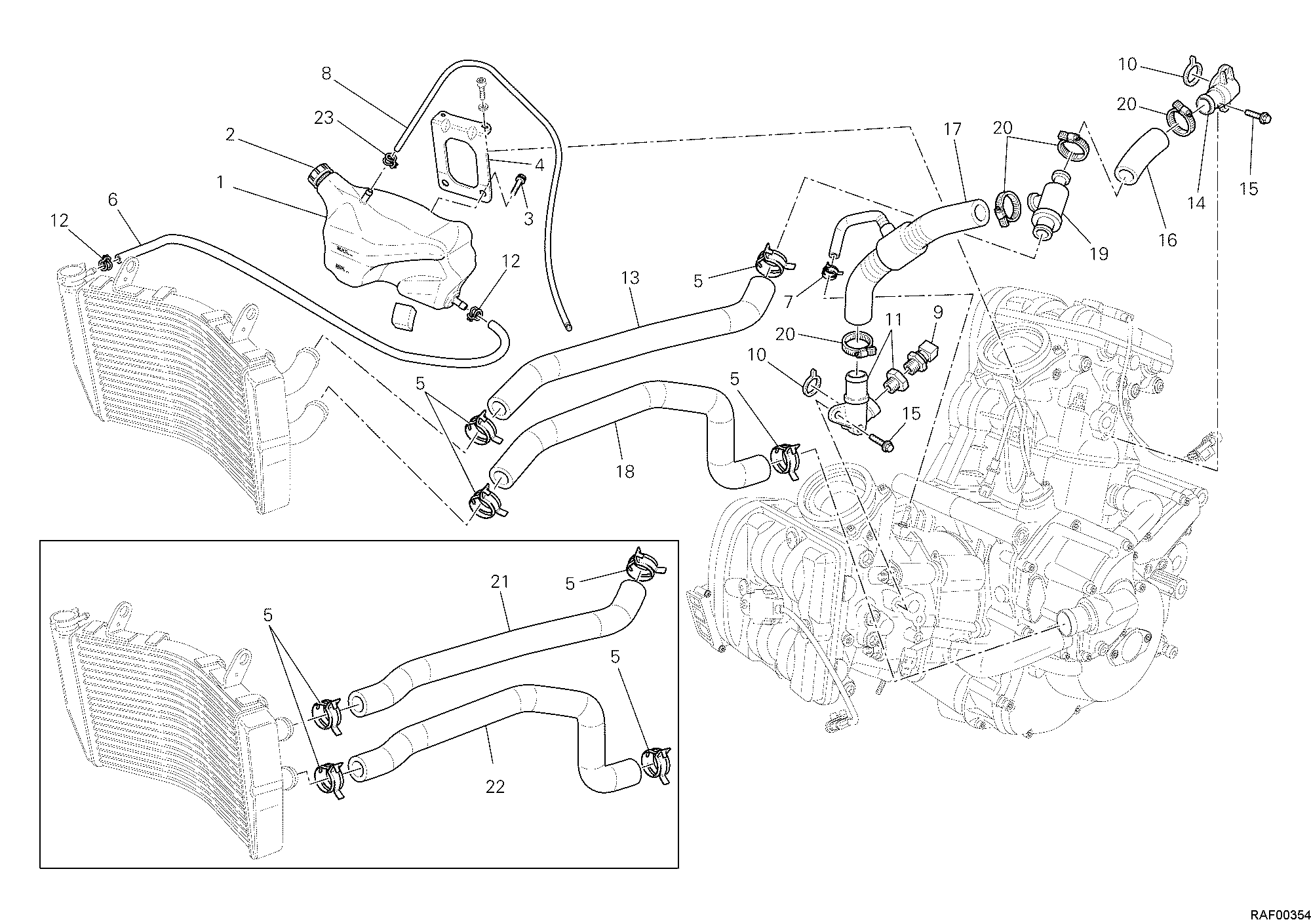

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58510571A | Vase expansion | 1 |
| 2 | 89310071A | Bouchon vase D'Expansion | 1 |
| 3 | 77112331A | Vis tcei M6X16 | 2 |
| 4 | 83014291A | Support réservoir eau | 1 |
| 5 | 74141881A | Collier 23-35 mm | 4 |
| 6 | 93410051A | Tube D'Event | 1 |
| 7 | 74140011A | Collier 12Mm | 1 |
| 8 | 93410061A | Tube D'Event | 1 |
| 9 | 55240131A | Capteur température eau | 1 |
| 10 | 88641031A | Joint torique | 2 |
| 11 | 81412361C | Raccord tuyau eau horizontal | 1 |
| 12 | 8A0067610 | Collier 11Mm | 2 |
| 13 | 80011521A | Tuyau eau | 1 |
| 14 | 81412351B | Raccord tuyau eau vertical | 1 |
| 15 | 77210621A | Vis tef M5X16 | 4 |
| 16 | 80011511A | Tuyau eau Culasse-Thermostat | 1 |
| 17 | 80011501A | Tuyau eau Culasse-Thermostat | 1 |
| 18 | 80011531A | Tuyau eau | 1 |
| 19 | 55340041A | Thermostate | 1 |
| 20 | 74141811A | Collier 16-27 mm | 4 |
| 21 | 80011521B | Tuyau eau thermostat radiateur | 1 |
| 22 | 80011531B | Tuyau eau Radiateur-Pompe | 1 |
| 23 | 74141711A | Collier 10-7 mm | 1 |
