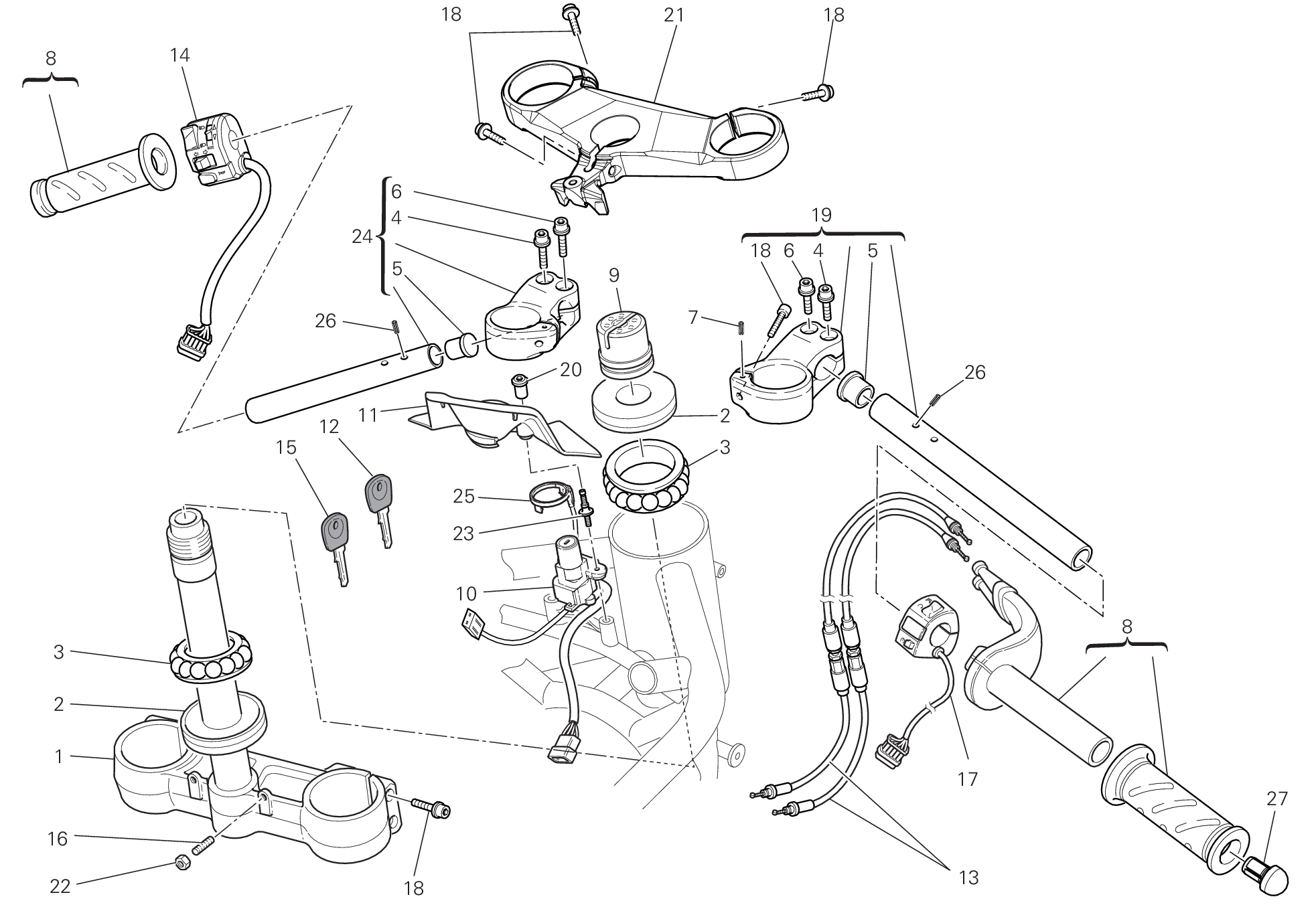

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34220551A | Socle de direction avec pivot | 1 |
| 2 | 93010041B | Bague étanchéité | 2 |
| 3 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 4 | 77156678B | Vis tceif M6X20 | 2 |
| 5 | 87210481A | Bouchon | 2 |
| 6 | 77156698B | Vis tceif M6X25 | 2 |
| 7 | 46240011A | Goupille elastique 5X10 mm | 2 |
| 8 | 65420161A | Contrôle gaz | 1 |
| 9 | 70310131A | Écrou supérieur tête direction | 1 |
| 10 | 65240201A | Commutateur À clé | 1 |
| 11 | 46012631A | Couvercle contacteur D'Allumage | 1 |
| 12 | 59840331A | Clé avec transpondeur | 1 |
| 13 | 65620032B | Câble gaz | 1 |
| 14 | 65110081A | Commutateur feux gauche | 1 |
| 15 | 59840183A | Clé sans transpondeur | 1 |
| 16 | 77910991B | Vis | 2 |
| 17 | 65010081A | Deviateur feux droite | 1 |
| 18 | 77157258B | Vis tceif M8X25 | 9 |
| 19 | 36020881A | Bracelet guidon droit | 1 |
| 20 | 75011491A | Ecrou | 2 |
| 21 | 34110781A | Tête de direction | 1 |
| 22 | 74750071A | Ecrou | 2 |
| 23 | 77110501A | Vis special | 2 |
| 24 | 36020891A | Bracelet guidon gauche | 1 |
| 25 | 51840042B | Antenne immobilizer | 1 |
| 26 | 86150221A | Goupille elastique | 2 |
| 27 | 87210591A | Masse antivibratile guidon | 2 |
