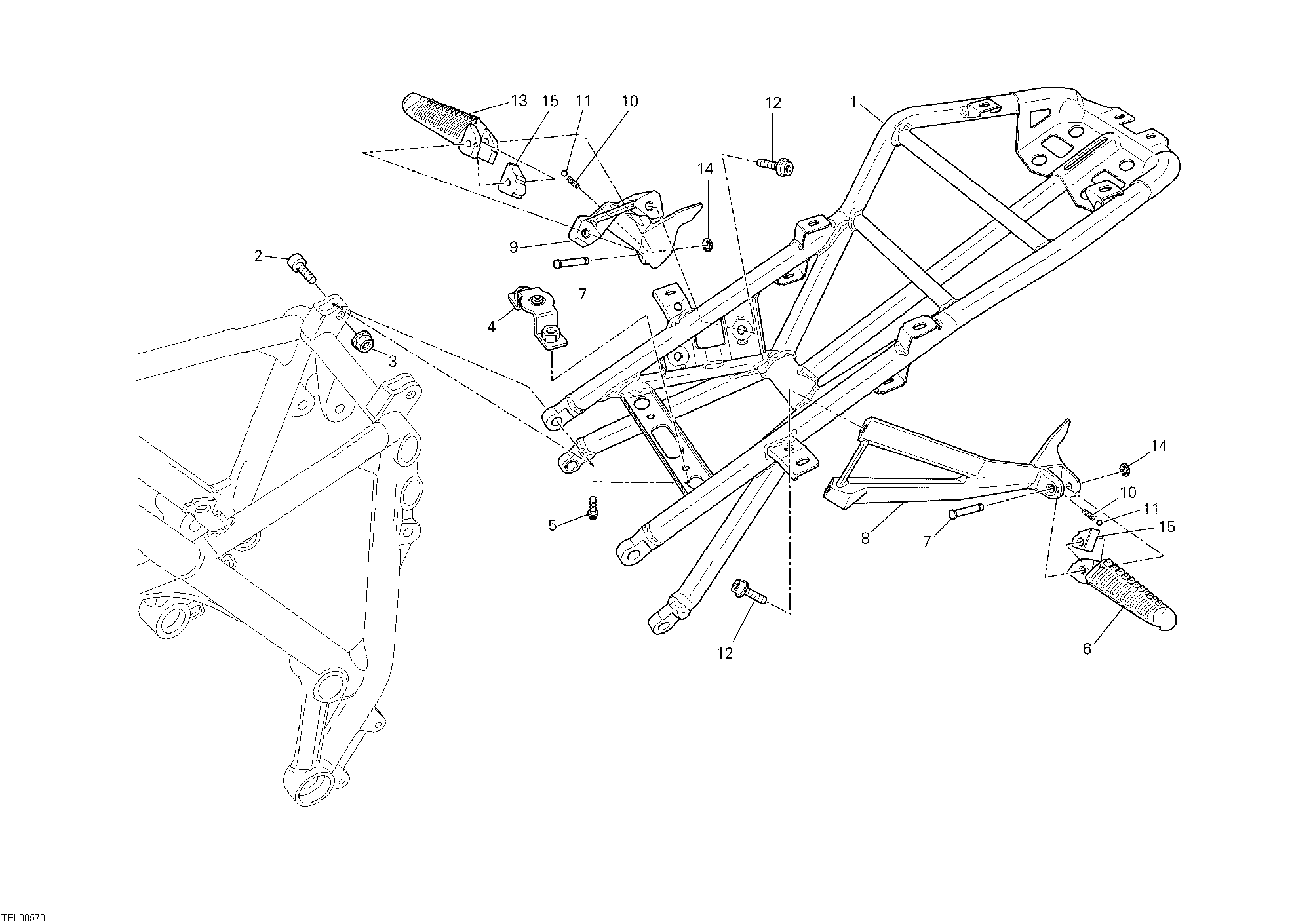

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47017021A | Cadre arrière | 1 |
| 2 | 77210873A | Vis tcei M8X25 | 4 |
| 3 | 74941128B | Écrou M8 | 4 |
| 4 | 83014181A | Equerre | 1 |
| 5 | 77210501C | Vis tef M6X12 | 2 |
| 6 | 46410551A | Repose-Pieds gauche | 1 |
| 7 | 82110511AB | Pivot Repose-Pieds | 2 |
| 8 | 82411491A | Plaque Porte-Repose-Pied G. | 1 |
| 9 | 82411481A | Plaque Porte-Repose-Pied droite | 1 |
| 10 | 79910241A | Ressort | 2 |
| 11 | 84740021A | Bille | 2 |
| 12 | 77157238B | Vis tceif M8X20 | 4 |
| 13 | 46410561A | Repose-Pieds droit | 1 |
| 14 | 88450031A | Circlip benzing din 6799 | 2 |
| 15 | 69610121A | Bloc | 2 |
