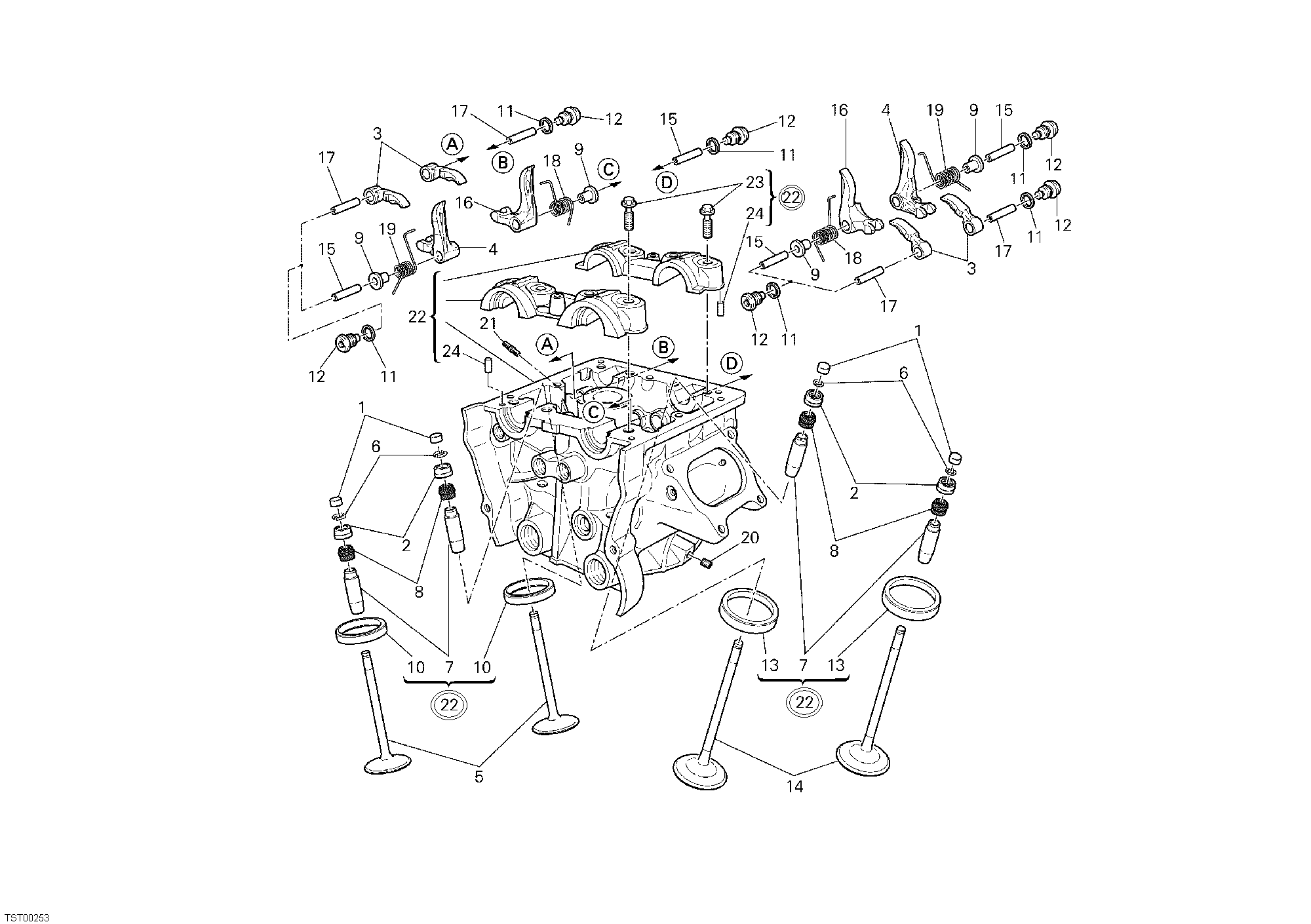

Culasse Verticale - 848 2010

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010011A	Réglage culbeteur ouverture 2.00 mm	4
1	84010021A	Réglage culbeteur ouverture 2.05 mm	4
1	84010031A	Réglage culbeteur ouverture 2.10 mm	4
1	84010041A	Réglage culbeteur ouverture 2.15 mm	4
1	84010051A	Réglage culbeteur ouverture 2.20 mm	4
1	84010061A	Réglage culbeteur ouverture 2.25 mm	4
1	84010071A	Réglage culbeteur ouverture 2.30 mm	4
1	84010081A	Réglage culbeteur ouverture 2.35 mm	4
1	84010091A	Réglage culbeteur ouverture 2.40 mm	4
1	84010101A	Réglage culbeteur ouverture 2.45 mm	4
1	84010111A	Réglage culbeteur ouverture 2.50 mm	4
1	84010121A	Réglage culbeteur ouverture 2.55 mm	4
1	84010131A	Réglage culbeteur ouverture 2.60 mm	4
1	84010141A	Réglage culbeteur ouverture 2.65 mm	4
1	84010151A	Réglage culbeteur ouverture 2.70 mm	4
1	84010161A	Réglage culbeteur ouverture 2.75 mm	4
1	84010171A	Réglage culbeteur ouverture 2.80 mm	4
1	84010181A	Réglage culbeteur ouverture 2.85 mm	4
1	84010191A	Réglage culbeteur ouverture 2.90 mm	4
1	84010201A	Réglage culbeteur ouverture 2.95 mm	4
1	84010211A	Réglage culbeteur ouverture 3.00 mm	4
1	84010221A	Réglage culbeteur ouverture 3.05 mm	4
1	84010231A	Réglage culbeteur ouverture 3.10 mm	4
1	84010241A	Réglage culbeteur ouverture 3.15 mm	4
1	84010251A	Réglage culbeteur ouverture 3.20 mm	4
1	84010261A	Réglage culbeteur ouverture 3.25 mm	4
1	84010271A	Réglage culbeteur ouverture 3.30 mm	4
1	84010281A	Réglage culbeteur ouverture 3.35 mm	4
1	84010291A	Réglage culbeteur ouverture 3.40 mm	4
1	84010301A	Réglage culbeteur ouverture 3.45 mm	4
1	84010311A	Réglage culbeteur ouverture 1.80 mm	4
1	84010321A	Réglage culbeteur ouverture 1.85 mm	4
1	84010331A	Réglage culbeteur ouverture 1.90 mm	4
1	84010341A	Réglage culbeteur ouverture 1.95 mm	4
2	84010412B	Réglage culbeteur fermature 2.20 mm	4
2	84010422B	Réglage culbeteur fermature 2.25 mm	4
2	84010432B	Réglage culbeteur fermature 2.30 mm	4
2	84010442B	Réglage culbeteur fermature 2.35 mm	4
2	84010452B	Réglage culbeteur fermature 2.40 mm	4
2	84010462B	Réglage culbeteur fermature 2.45 mm	4
2	84010472B	Réglage culbeteur fermature 2.50 mm	4
2	84010482B	Réglage culbeteur fermature 2.55 mm	4
2	84010492B	Réglage culbeteur fermature 2.60 mm	4
2	84010502B	Réglage culbeteur fermature 2.65 mm	4
2	84010512B	Réglage culbeteur fermature 2.70 mm	4
2	84010522B	Réglage culbeteur fermature 2.75 mm	4
2	84010532B	Réglage culbeteur fermature 2.80 mm	4
2	84010542B	Réglage culbeteur fermature 2.85 mm	4
2	84010552B	Réglage culbeteur fermature 2.90 mm	4
2	84010562B	Réglage culbeteur fermature 2.95 mm	4
2	84010572B	Réglage culbeteur fermature 3.00 mm	4
2	84010582B	Réglage culbeteur fermature 3.05 mm	4
2	84010592B	Réglage culbeteur fermature 3.10 mm	4
2	84010602B	Réglage culbeteur fermature 3.15 mm	4
2	84010612B	Réglage culbeteur fermature 3.20 mm	4
2	84010622B	Réglage culbeteur fermature 3.25 mm	4
2	84010632B	Réglage culbeteur fermature 3.30 mm	4
2	84010642B	Réglage culbeteur fermature 3.35 mm	4
2	84010652B	Réglage culbeteur fermature 3.40 mm	4
2	84010662B	Réglage culbeteur fermature 3.45 mm	4
2	84010672B	Réglage culbeteur fermature 3.50 mm	4
2	84010682B	Réglage culbeteur fermature 3.55 mm	4
2	84010692B	Réglage culbeteur fermature 3.60 mm	4
2	84010702B	Réglage culbeteur fermature 3.65 mm	4
2	84010712B	Réglage culbeteur fermature 3.70 mm	4
2	84010722B	Réglage culbeteur fermature 3.75 mm	4
2	84010732B	Réglage culbeteur fermature 3.80 mm	4
2	84010742B	Réglage culbeteur fermature 3.85 mm	4
2	84010752B	Réglage culbeteur fermature 3.90 mm	4
2	84010762B	Réglage culbeteur fermature 3.95 mm	4
2	84010772B	Réglage culbeteur fermature 4.00 mm	4
2	84010782B	Réglage culbeteur fermature 4.05 mm	4
2	84010792B	Réglage culbeteur fermature 4.10 mm	4
2	84010802B	Réglage culbeteur fermature 4.15 mm	4
2	84010812B	Réglage culbeteur fermature 4.20 mm	4
2	84010822B	Réglage culbeteur fermature 4.25 mm	4
2	84010832B	Réglage culbeteur fermature 4.30 mm	4
2	84010842B	Réglage culbeteur fermature 4.35 mm	4
2	84010852B	Réglage culbeteur fermature 4.40 mm	4
2	84010862B	Réglage culbeteur fermature 4.45 mm	4
2	84010872B	Réglage culbeteur fermature 4.50 mm	4
3	20810291A	Culbuteur ouverture	4
4	20910361A	Culbuteur fermature gauche	2
5	21110741A	Soupape dechappement	2
6	66910011E	Demi bague	8
7	30310511BB	Guide-Soupape majore 0,03 mm	4
7	30310511BC	Guide-Soupape majore 0,06 mm	4
7	30310511BD	Guide-Soupape majore 0,09 mm	4
8	76410871A	Bague D'Etencheite Guide-Soupape	4
9	71312921A	Entretoise	4
10	30410661A	Siège soupape D'Echappement	2
10	30410661AB	Siège soupape échappement +0,03	2
10	30410661AC	Siège soupape échappement +0,06	2
11	85250261B	Joint	8
12	78010511A	Bouchon fileté	8
13	30410651B	Siège soupape admissiom	2
13	30410651BB	Siège soupape admission +0,03 mm	2
13	30410651BC	Siège soupape aspiration +0,06	2
14	21010741C	Soupape admission	2
15	82112231B	Axe culbuteur fermature	4
16	20910351A	Culbuteur fermature droit	2
17	82112221B	Axe culbuteur ouverture	4
18	79914861A	Ressort retour soupape droite	2
19	79914851A	Ressort retour soupape gauche	2
20	41760113A	Vis sans tête filetée stei M6X8	1
21	76640191A	Goujon M6X16	3
22	30122414B	Culasse verticale complète	1
23	77914211A	Vis tef M8X32	8
24	86050061A	Goupille M5X10	4

—
