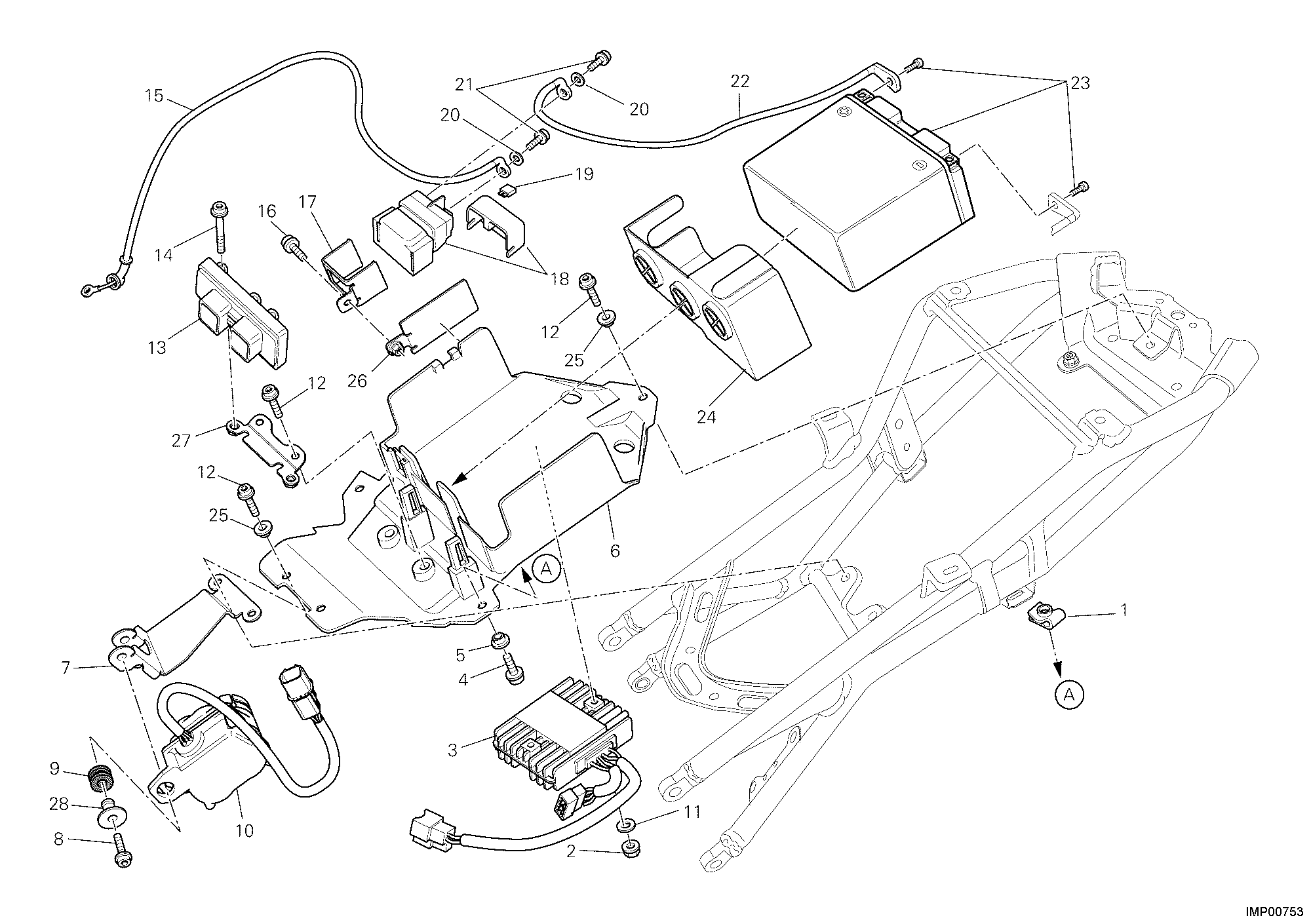

30 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040551A | Fixation rapide | 2 |
| 2 | 75050011B | Écrou M6 | 2 |
| 3 | 54040191A | Régulateur de tension | 1 |
| 4 | 77156398B | Vis tceif M5X12 | 2 |
| 5 | 71611441A | Entretoise | 2 |
| 6 | 82919853A | Support batterie | 1 |
| 7 | 8291A682AA | Equerre | 1 |
| 8 | 77156458B | Vis tceif M5X25 | 2 |
| 9 | 76411301A | Caoutchouc | 2 |
| 10 | 59340392A | Moteur électrique soupape échappement | 1 |
| 11 | 85211601B | Rondelle 6.4X14X1.2 | 2 |
| 12 | 77113691A | Vis tceif M6X12 | 5 |
| 13 | 28642201A | Centrale contrôle moteur | 1 |
| 13 | 28642201E | Centrale contrôle moteur | 1 |
| 13 | 28642201F | Centrale contrôle moteur | 1 |
| 14 | 77156728B | Vis tceif M6X35 | 2 |
| 15 | 51410631A | Cordon moteur démarrage | 1 |
| 16 | 77210461B | Vis tef M5X8 | 1 |
| 17 | 83015491A | Support relais démarrage | 1 |
| 18 | 39740071A | Relais démarrage | 1 |
| 19 | 38940251A | Fusible 30A | 1 |
| 20 | 85350101A | Rondelle elastique | 2 |
| 21 | 77156628B | Vis tceif M6X10 | 2 |
| 22 | 51410621A | Câble positif | 1 |
| 23 | 39520132C | Batterie | 1 |
| 24 | 86610981A | Moquette batterie | 1 |
| 25 | 71614011A | Entretoise 6.2X8.5X14 | 3 |
| 26 | 83015501A | Plaquette | 1 |
| 27 | 83015561A | Support centrale injection | 1 |
| 28 | 71614281A | Entretoise | 2 |
