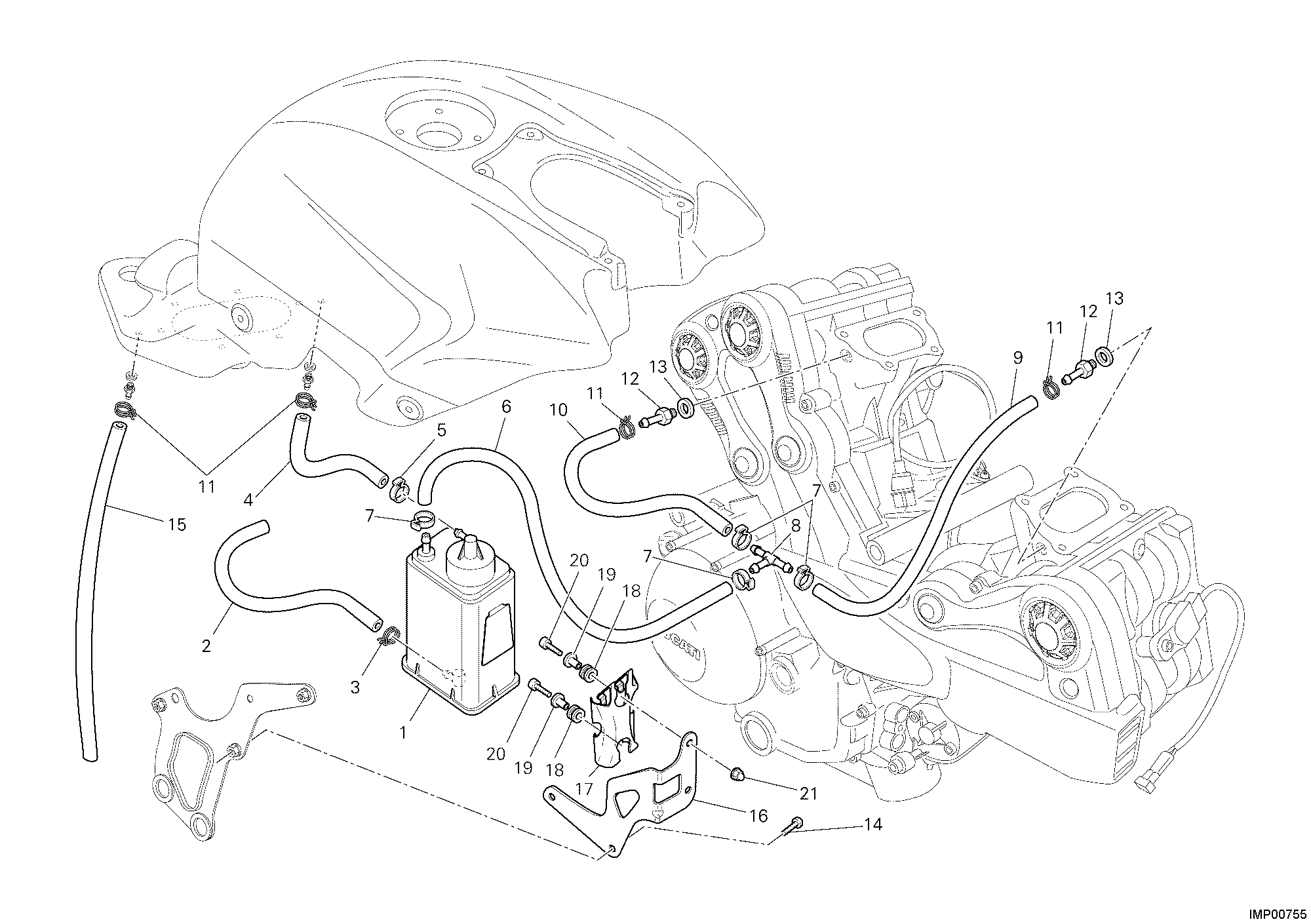

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 42610071B | Filtre canister | 1 |
| 2 | 59012451A | Tuyau | 1 |
| 3 | 74140571A | Collier | 1 |
| 4 | 59013071B | Tuyau 6X13X300 | 1 |
| 5 | 74140631A | Collier | 1 |
| 6 | 59013501A | Tuyau 4X10X175 | 1 |
| 7 | 74140581A | Collier | 4 |
| 8 | 81411831A | Raccord à trois voies | 1 |
| 9 | 59013481A | Tuyau 4X10X323 | 1 |
| 10 | 59013491A | Tuyau 4X10X280 | 1 |
| 11 | 74140431A | Collier | 4 |
| 12 | 81411113B | Raccord tuyau | 2 |
| 13 | 85250231A | Joint | 2 |
| 14 | 77550211A | Vis tbei M6X16 | 2 |
| 15 | 59013511A | Tuyau 6X13X685 | 1 |
| 16 | 83014651A | Bride fixation carbon canister | 1 |
| 17 | 82711571A | Plaquette | 1 |
| 18 | 76410291A | Caoutchouc | 2 |
| 19 | 71610431C | Entretoise | 2 |
| 20 | 77150648B | Vis tcei M6X14 | 2 |
| 21 | 74910021A | Écrou borgne M6 | 2 |
