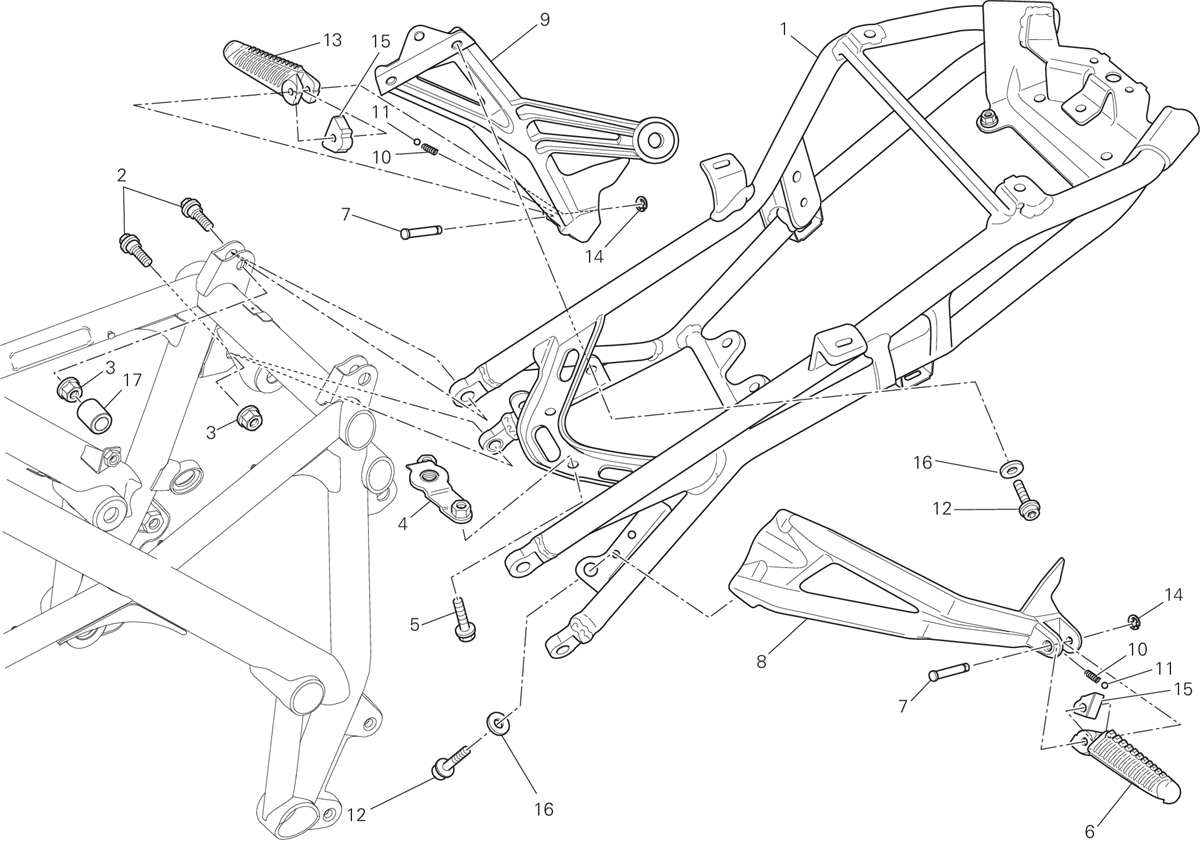

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47017051AA | Bride arrière | 1 |
| 2 | 77210871CA | Vis special | 4 |
| 3 | 74941128B | Écrou M8 | 4 |
| 4 | 83015431A | Support réservoir | 1 |
| 5 | 77113691A | Vis tceif M6X12 | 2 |
| 6 | 46410551A | Repose-Pieds gauche | 1 |
| 7 | 82110511AB | Pivot Repose-Pieds | 2 |
| 8 | 82411561A | Support Repose-Pieds arrière gauche | 1 |
| 9 | 82411571A | Support Repose-Pieds arrière droit | 1 |
| 10 | 79910241A | Ressort | 2 |
| 11 | 84740021A | Bille | 2 |
| 12 | 77157213B | Vis tceif M8X16 | 6 |
| 13 | 46410561A | Repose-Pieds droit | 1 |
| 14 | 88450031A | Circlip benzing din 6799 | 2 |
| 15 | 69610121A | Bloc | 2 |
| 16 | 85212321A | Rondelle 8.5X14X1.2 | 6 |
| 17 | 87240651A | Bouchon | 2 |
