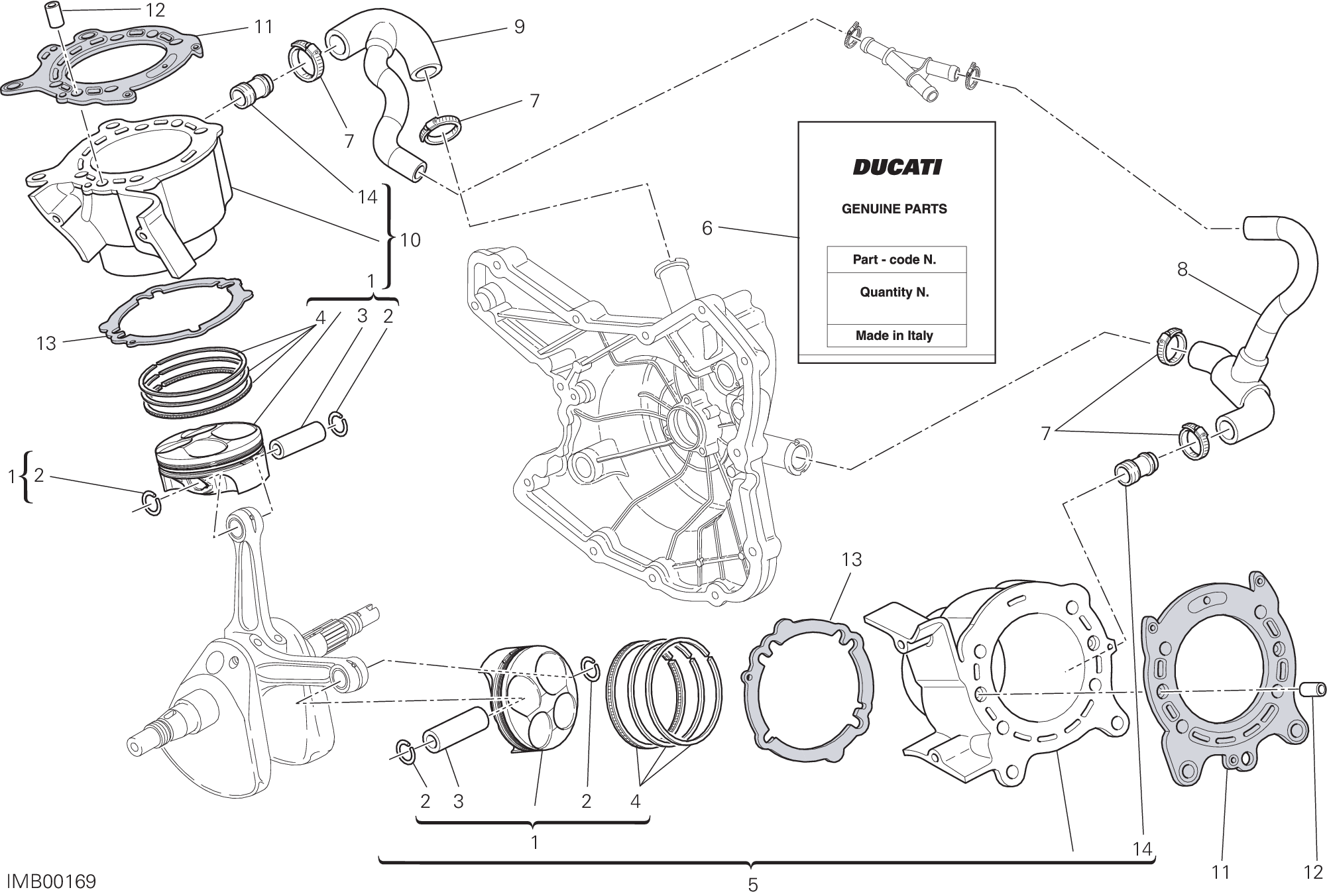

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12221631A | Piston complet | 2 |
| 2 | 12110791A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110782A | Axe de piston | 2 |
| 4 | 12120401A | Jeu segments | 2 |
| 5 | 120Z0011BB | Cylindre horizontal avec piston | 1 |
| 6 | 79120451A | Jeu joints Cylindre-Culasse | 1 |
| 7 | 74141921A | Collier 16-27 mm | 4 |
| 8 | 80011743A | Manchon entree eau cylindre horizontal | 1 |
| 9 | 80011752A | Tuyau entree eau cylindre vertical | 1 |
| 10 | 120Z0021BB | Groupe cylindre Vertical-Piston | 1 |
| 11 | 78610961A | Joint coulasse | 2 |
| 12 | 71112191A | Goujon de référence | 4 |
| 13 | 78611251A | Joint base cylindre | 2 |
| 14 | 66810481B | Goulotte pompe eau | 2 |
