Pincez pour zoomer · touchez une pièce

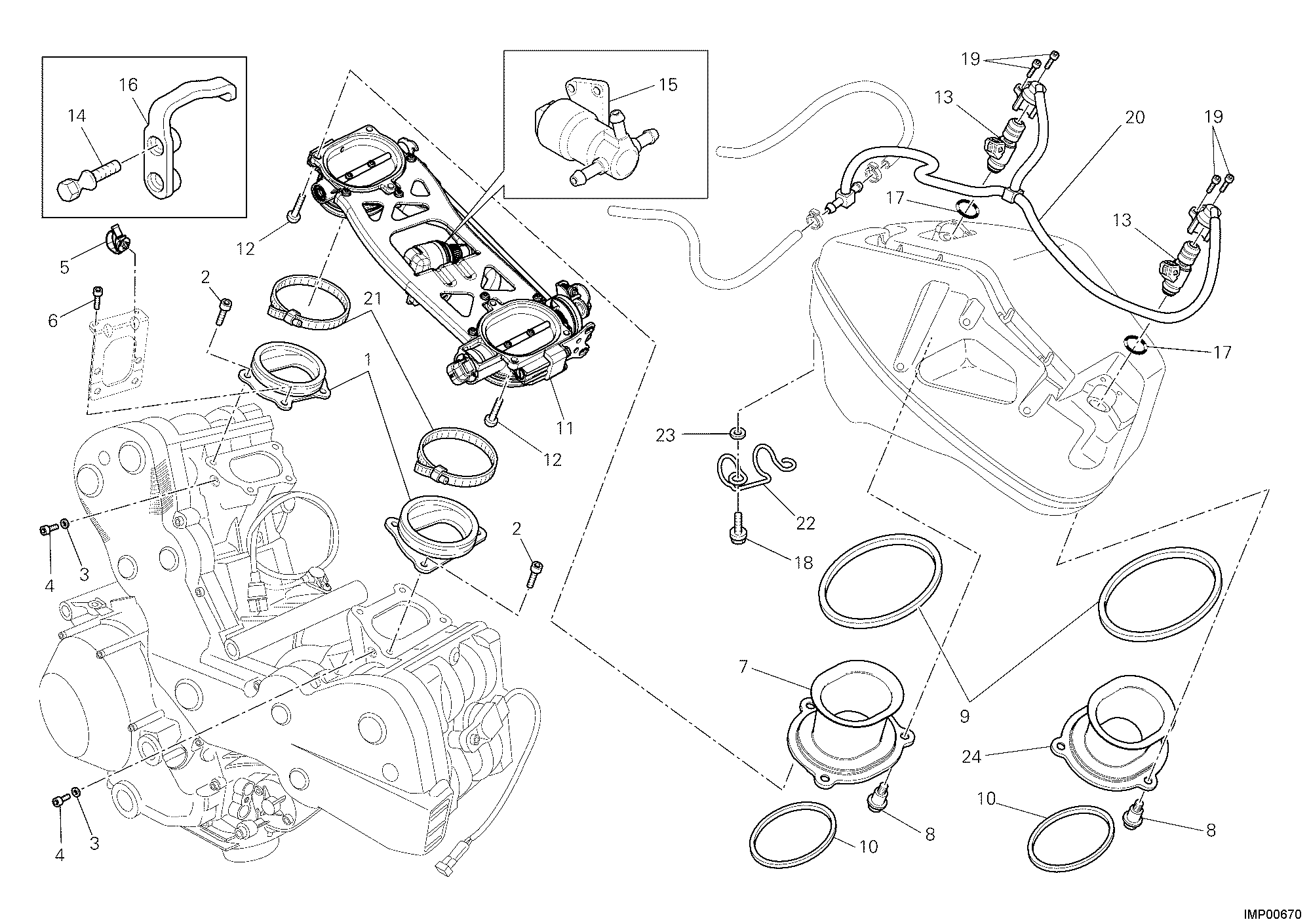

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010481B | Raccord D'Admission | 2 |
| 2 | 77150658B | Vis tcei M6X16 | 6 |
| 3 | 85250231A | Joint | 2 |
| 4 | 77350618B | Vis tceir M6X8 | 2 |
| 5 | 75840171A | Collier | 2 |
| 6 | 77112331A | Vis tcei M6X16 | 2 |
| 7 | 13510232A | Canalisation aspiration | 1 |
| 8 | 77210852A | Vis tcei M5X9 | 6 |
| 9 | 78810962A | Joint entonnoir venturi | 2 |
| 10 | 78810972A | Joint | 2 |
| 11 | 28240881A | Corps à papillon complet | 1 |
| 12 | 77510171C | Vis tbei M5X16 | 6 |
| 13 | 28040161A | Injector | 2 |
| 14 | 77915301A | Vis special | 2 |
| 15 | 28340111A | Moteur Pas-A-Pas | 1 |
| 16 | 82714811A | Plaquette | 1 |
| 17 | 88640891A | Joint torique 18.64X3.53 | 2 |
| 18 | 77211101A | Vis tef M5X10 | 2 |
| 19 | 77310051A | Vis tceir M4X10 | 4 |
| 20 | 59020254A | Tour/Parcours tuyaux complet | 1 |
| 21 | 74141891A | Collier 65-85 mm | 2 |
| 22 | 75810392A | Passe-Tube | 1 |
| 23 | 85240131A | Rondelle 5.3X15X1 | 2 |
| 24 | 13510281A | Canalisation aspiration | 1 |
