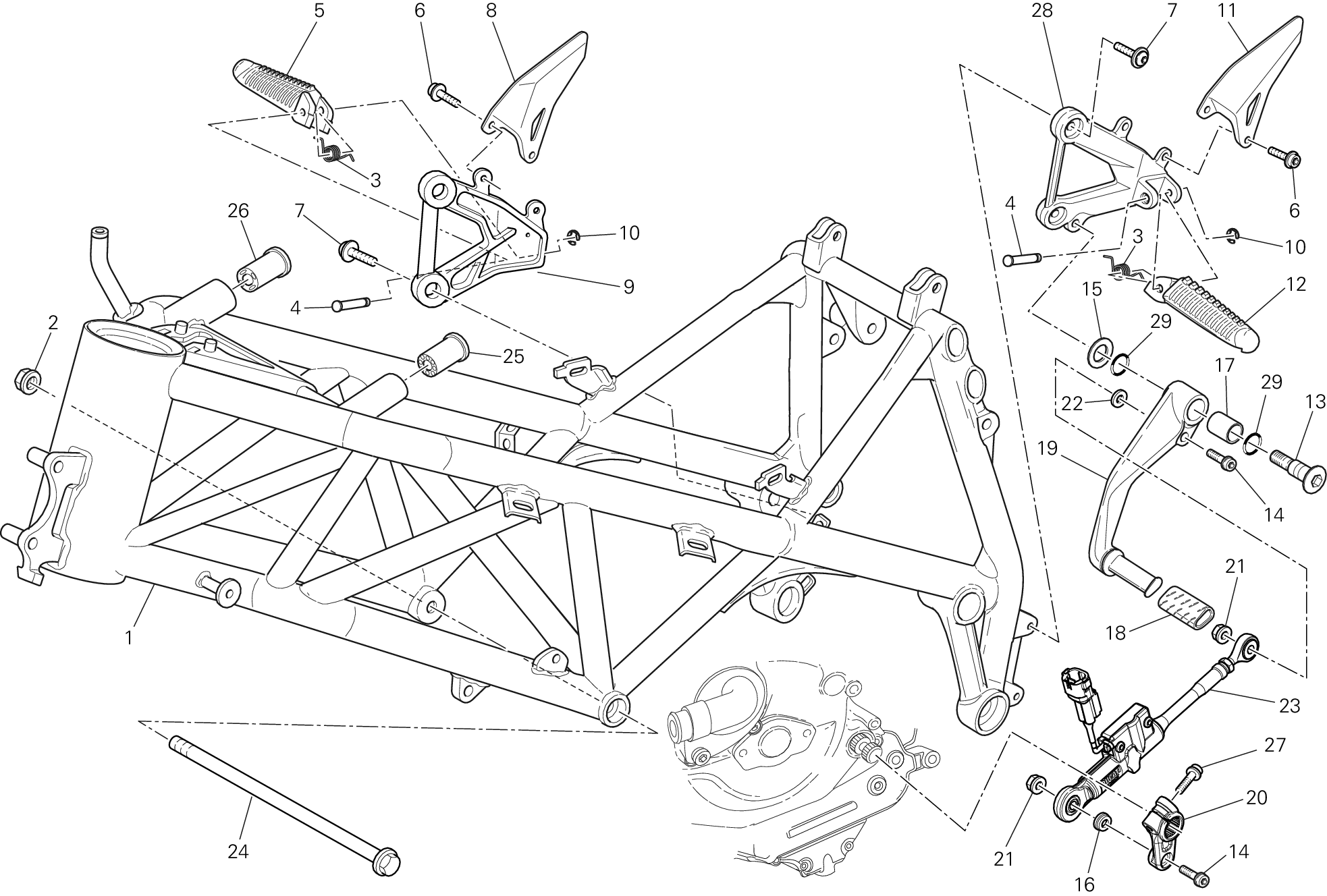

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47011892BA | Cadre rouge | 1 |
| 2 | 74840021A | Écrou M12 | 2 |
| 3 | 79911661A | Ressort Repose-Pieds | 2 |
| 4 | 82110511AB | Pivot Repose-Pieds | 2 |
| 5 | 46410561A | Repose-Pieds droit | 1 |
| 6 | 77210461B | Vis tef M5X8 | 4 |
| 7 | 77210772A | Vis M8X18 | 4 |
| 8 | 24713001BB | Protection pied droit | 1 |
| 9 | 82411471AB | Support Repose-Pieds avant droit | 1 |
| 10 | 88450031A | Circlip benzing din 6799 | 2 |
| 11 | 24712991BB | Protection pied gauche | 1 |
| 12 | 46410551A | Repose-Pieds gauche | 1 |
| 13 | 82111701B | Pivot | 1 |
| 14 | 77156698B | Vis tceif M6X25 | 2 |
| 15 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 16 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 17 | 71210341A | Douille | 1 |
| 18 | 76410112A | Couvre-Pedale | 1 |
| 19 | 45610541AB | Levier de commande vitesses noire | 1 |
| 20 | 45612081AA | Levier commande cangement | 1 |
| 21 | 74940041A | Écrou autobloquant M6 | 2 |
| 22 | 85250271A | Rondelle 6.2X12X1 | 1 |
| 23 | 11720981B | Tige renvoi bo╫te de vitesses quick shi | 1 |
| 24 | 77914842B | Pivot | 2 |
| 25 | 76410511A | Caoutchouc | 1 |
| 26 | 76410501A | Caoutchouc | 1 |
| 27 | 77110191A | Vis tceif M6X20 | 1 |
| 28 | 82411461AB | Support Repose-Pieds avant gauche | 1 |
| 29 | 88641161A | Joint torique | 2 |
