Pincez pour zoomer · touchez une pièce

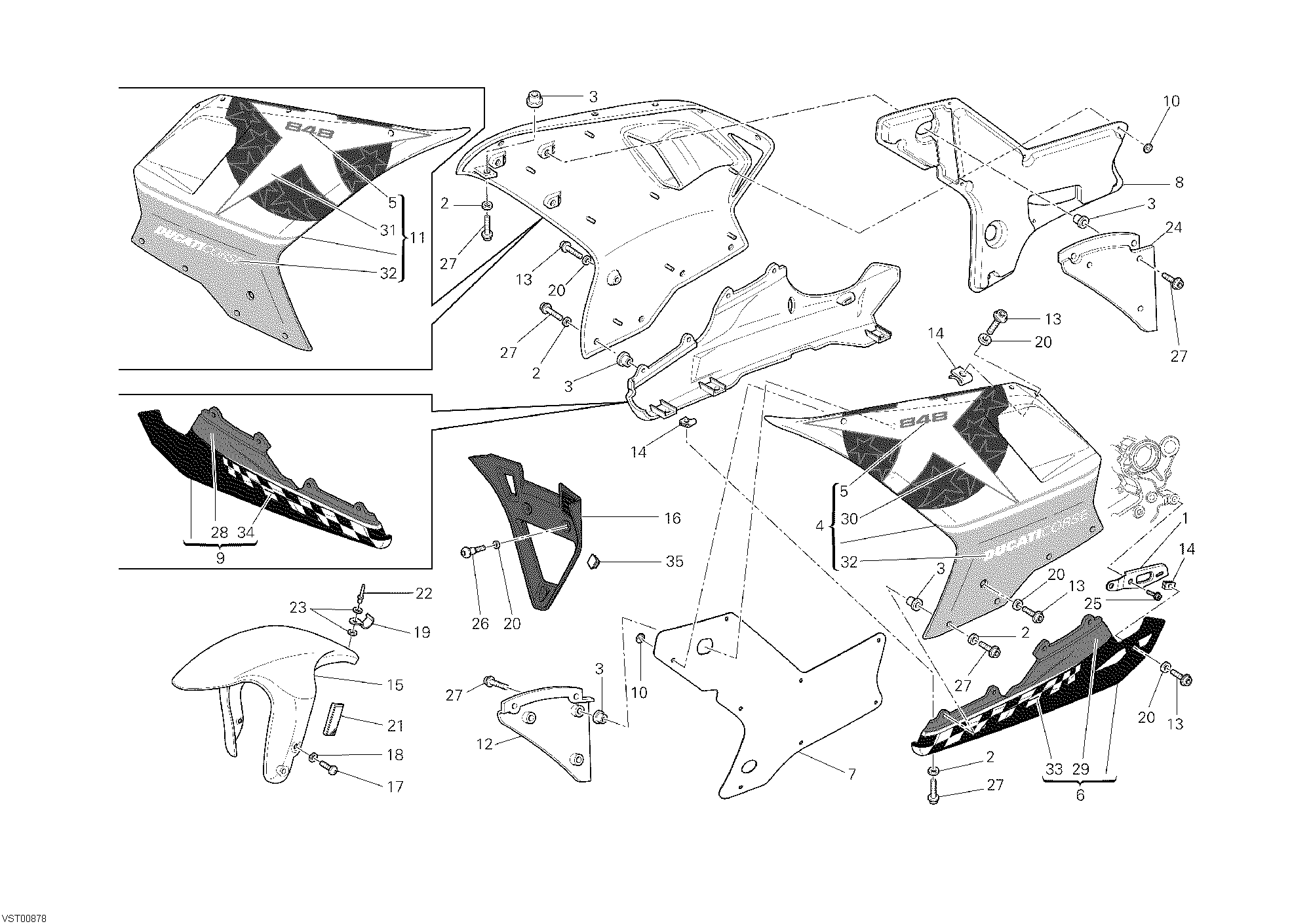

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 83014681A | Support carene gauche | 1 |
| 2 | 85611361A | Rondelle | 13 |
| 3 | 85040821A | Insertion fileté | 14 |
| 4 | 48012472NH | Demi-Carene supérieure gauche | 1 |
| 5 | 43711101BB | Embleme 848 | 2 |
| 6 | 48012281NH | Demi-Carene inférieur gauche | 1 |
| 7 | 48610732A | Panneau thermofuge gauche | 1 |
| 8 | 48610742A | Panneau thermofuge droite | 1 |
| 9 | 48012302NH | Demi-Carene inférieur droite | 1 |
| 10 | 85041091A | Rondelle elastique | 16 |
| 11 | 48012492NH | Demi-Carene supérieur droite | 1 |
| 12 | 46012491A | Panneau gauche | 1 |
| 13 | 77210852B | Vis tcei M5X8.5 | 8 |
| 14 | 85040551A | Fixation rapide | 8 |
| 15 | 56420611NH | Garde-Boue avant | 1 |
| 16 | 48410601AG | Convoyeur D'Air | 1 |
| 17 | 77210893B | Vis | 4 |
| 18 | 71614011A | Entretoise 6.2X8.5X14 | 4 |
| 19 | 85010031A | Agrafe | 1 |
| 20 | 85212181A | Rondelle en nylon 9X14X1 | 11 |
| 21 | 52910081AB | Catadioptre latéral | 2 |
| 22 | 73640131B | Rivet arrachage | 1 |
| 23 | 85210751B | Rondelle 3.5X9X0,7 | 2 |
| 24 | 46012481A | Cloison droite | 1 |
| 25 | 77157528B | Vis tceif M10X20 | 1 |
| 26 | 77210942B | Vis M5 | 3 |
| 27 | 77210861B | Vis tbei M5X18 | 19 |
| 28 | 43814471A | Embleme carene droit | 1 |
| 29 | 43813471A | Embleme carene gauche | 1 |
| 30 | 43812411AB | Embleme carene gauche | 1 |
| 31 | 43811131A | Embleme carene droit | 1 |
| 32 | 43810681A | Decalcomanie Ducati Corse | 2 |
| 33 | 43810591AB | Embleme drapeau à damiers gauche | 1 |
| 34 | 43810621AR | Embleme drapeau à damiers droite | 1 |
| 35 | 75840181A | Collier, cordon 11 mm | 1 |
