Pincez pour zoomer · touchez une pièce

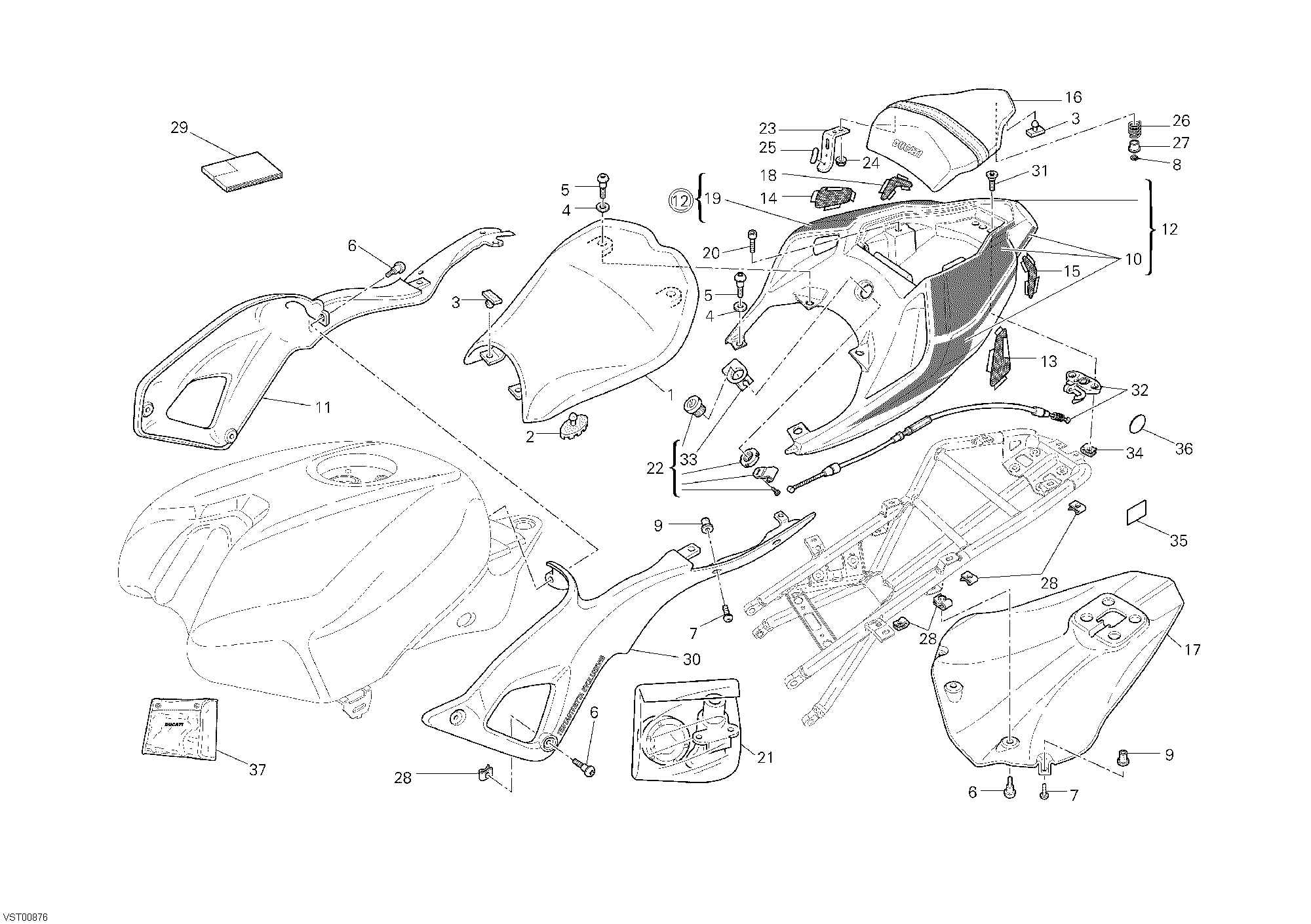

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59510801A | Selle | 1 |
| 2 | 86610191A | Caoutchouc support selle | 4 |
| 3 | 86610301A | Tampon | 10 |
| 4 | 85212181A | Rondelle en nylon 9X14X1 | 4 |
| 5 | 77210842A | Vis tcei M5X8.5 | 8 |
| 6 | 77210853B | Vis | 7 |
| 7 | 77210861B | Vis tbei M5X18 | 6 |
| 8 | 88440251A | Circlip | 2 |
| 9 | 85040821A | Insertion fileté | 6 |
| 10 | 43810721B | Decalcomanie gauche queue de carénage | 1 |
| 11 | 48211401A | Panneau latéral droit | 1 |
| 12 | 48321601NH | Queue de carénage | 1 |
| 13 | 46012591A | Filet avant gauche | 1 |
| 14 | 46012601A | Filet avant droite | 1 |
| 15 | 46012612A | Filet arrière gauche | 1 |
| 16 | 59510811A | Selle passager | 1 |
| 17 | 46012461A | Isolateur thermique queue de carénage | 1 |
| 18 | 46012622A | Filet arrière droite | 1 |
| 19 | 43810721A | Decalcomanie droit queue de carénage | 1 |
| 20 | 77914992A | Vis tcei M5X9 | 2 |
| 21 | 59820981A | Jeu serrure | 1 |
| 22 | 59820572A | Serrure selle | 1 |
| 23 | 83014251A | Crochet selle | 2 |
| 24 | 74940041A | Écrou autobloquant M6 | 4 |
| 25 | 76410541A | Caoutchouc | 4 |
| 26 | 79911751A | Ressort | 2 |
| 27 | 84110371A | Couvette porte rssort | 2 |
| 28 | 85040551A | Fixation rapide | 14 |
| 29 | 91371201M | Manuel D'Utilisation et entretien | 1 |
| 30 | 48211391A | Panneau latéral gauche | 1 |
| 31 | 77914982A | Vis tcpei M6 | 2 |
| 32 | 59810111A | Plaquette | 1 |
| 33 | 83014401A | Support verrou serrure selle | 1 |
| 34 | 85040381A | Fixation rapide | 2 |
| 35 | 92610101A | Isolateur thermique | 8 |
| 36 | 92610061A | Cache | 2 |
| 37 | 69720222A | Trousse à outils | 1 |
