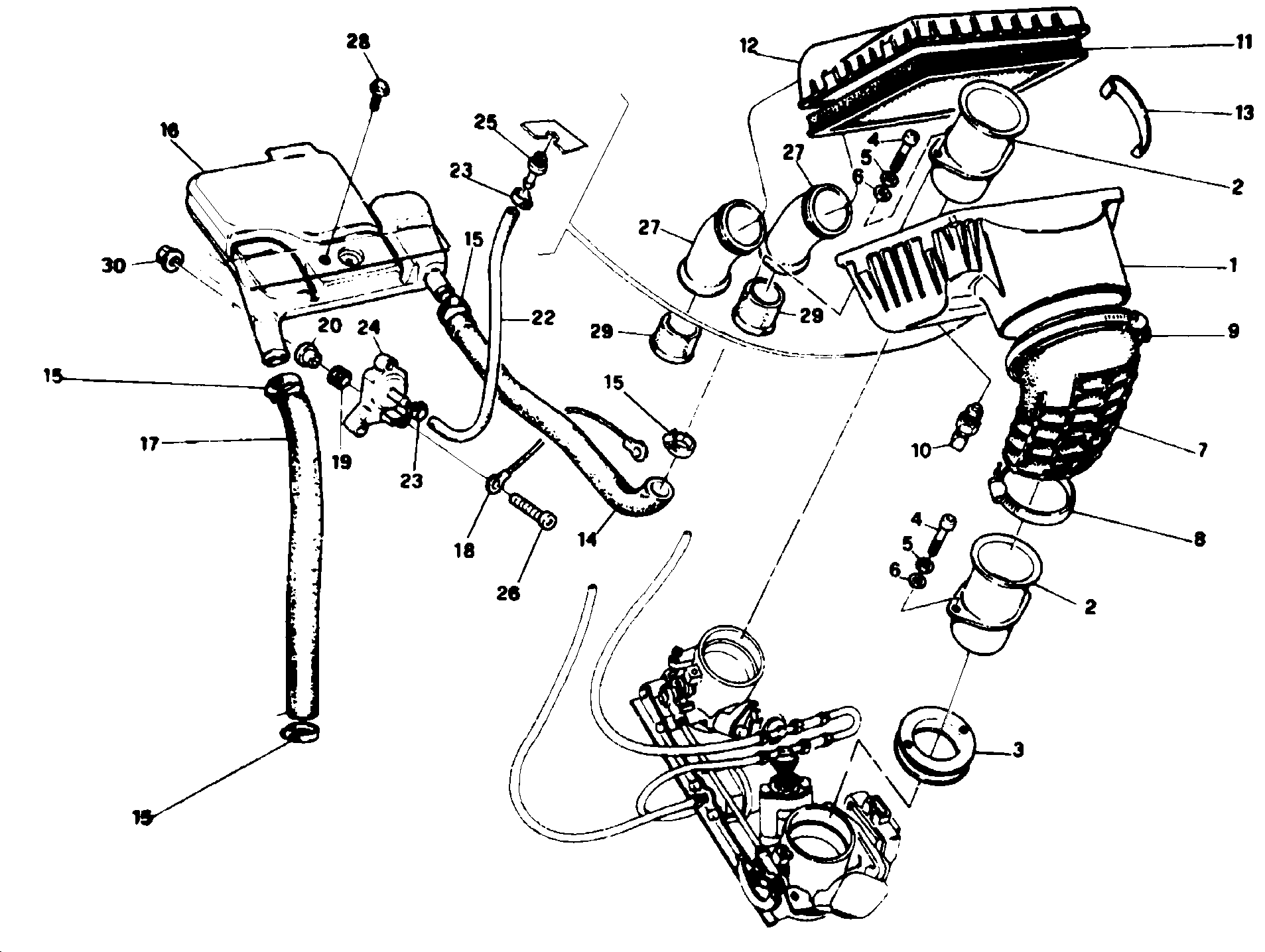

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44210011B | Boîte filtre à air | 1 |
| 2 | 80210011A | Prise D'Air | 2 |
| 3 | 71310041A | Entretoise | 1 |
| 4 | 77150482B | Vis M5X35 | 4 |
| 5 | 734005N01 | Rondelle elastique | 4 |
| 6 | 734305N01 | Rondelle | 4 |
| 7 | 80110011A | Manchon | 1 |
| 8 | 74140111A | Collier | 1 |
| 9 | 74140121A | Collier | 1 |
| 10 | 700010002 | Capteur température air | 1 |
| 11 | 42610091A | Filtre à air | 1 |
| 12 | 24610011A | Couvercle | 1 |
| 13 | 037095660 | Collier | 4 |
| 14 | 87610021A | Tube D'Event | 1 |
| 15 | 74140021A | Collier | 6 |
| 16 | 58510021B | Réservoir event | 1 |
| 17 | 59010041A | Tuyau | 1 |
| 18 | 51310121A | Cable | 1 |
| 19 | 079772068 | Joint en caoutchouc Anti-Vibration | 3 |
| 20 | 000044099 | Entretoise 8X6.2X8.5 | 1 |
| 22 | 59010021A | Tuyau Boite/Capteur | 1 |
| 23 | 74140081A | Collier | 2 |
| 24 | 55240021A | Détecteur pression | 1 |
| 25 | 81410141A | Raccord | 1 |
| 26 | 77250231A | Vis M6X20 | 3 |
| 27 | 13510051A | Tube venturi prise air | 2 |
| 28 | 77250021A | Vis | 1 |
| 29 | 81210061A | Reducteur | 2 |
| 30 | 763106N01 | Ecrou | 2 |
