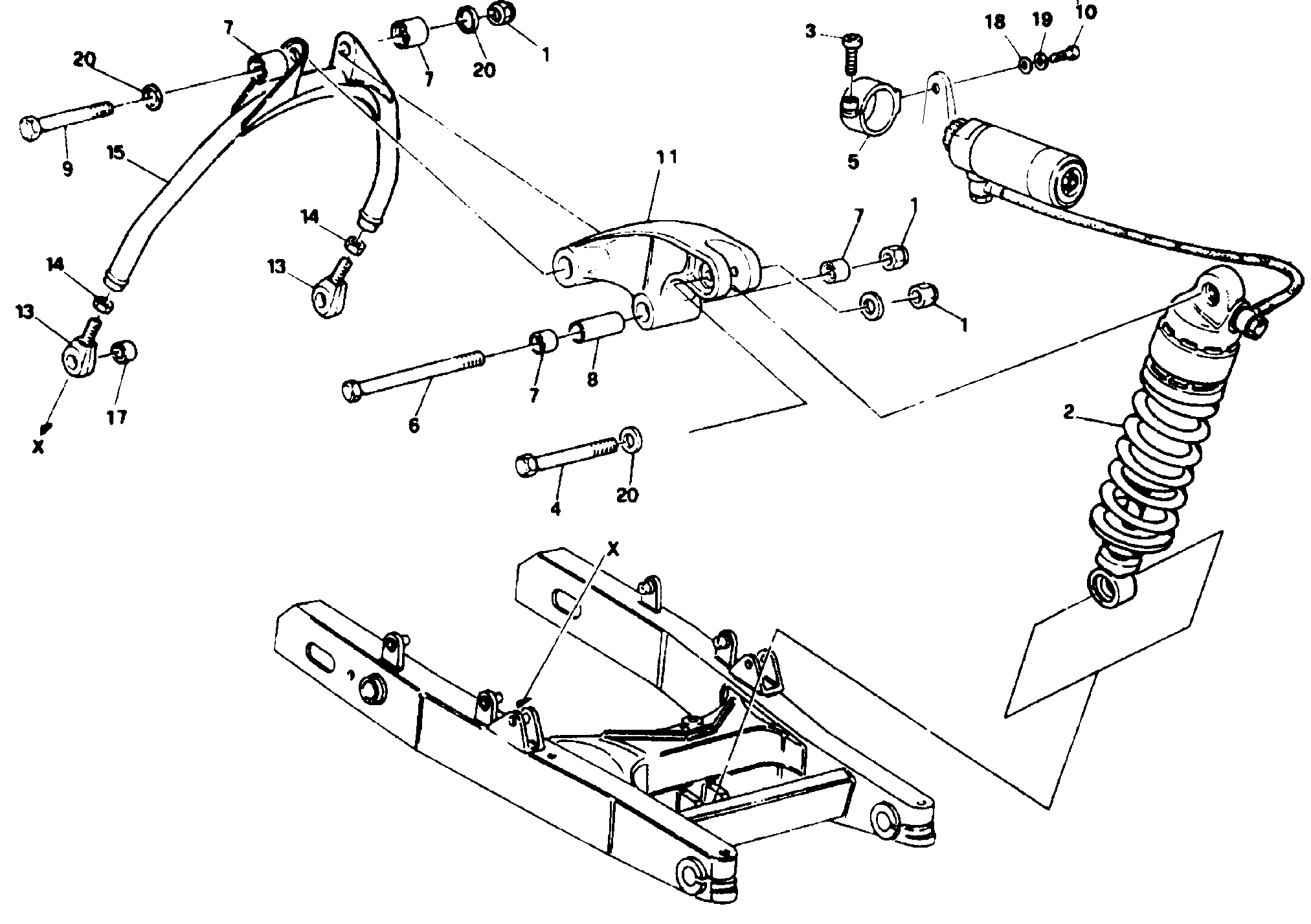

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 763010N01 | Ecrou | 3 |
| 2 | 36520071A | Amortisseur | 1 |
| 3 | 77150662B | Vis | 1 |
| 4 | 706210150 | Vis M10X50 | 1 |
| 5 | 80810021A | Etau | 1 |
| 6 | 77910051A | Vis M10X135 | 1 |
| 7 | 764001514 | Cage à aiguilles | 4 |
| 8 | 71510011A | Entretoise | 2 |
| 9 | 77056872C | Vis M10X95 | 1 |
| 10 | 60N102504 | Vis tcei M6X1.00X10 | 2 |
| 11 | 37210021A | Culbuteur | 1 |
| 13 | 764010006 | Joint à rotule | 2 |
| 14 | 75010101A | Écrou M10 | 2 |
| 15 | 37110032BA | Arc complète | 1 |
| 17 | 71210081A | Douille 8X10X13 | 2 |
| 18 | 734306N01 | Rondelle | 2 |
| 19 | 734006N01 | Rondelle elastique | 2 |
| 20 | 067059010 | Rondelle butée | 4 |
