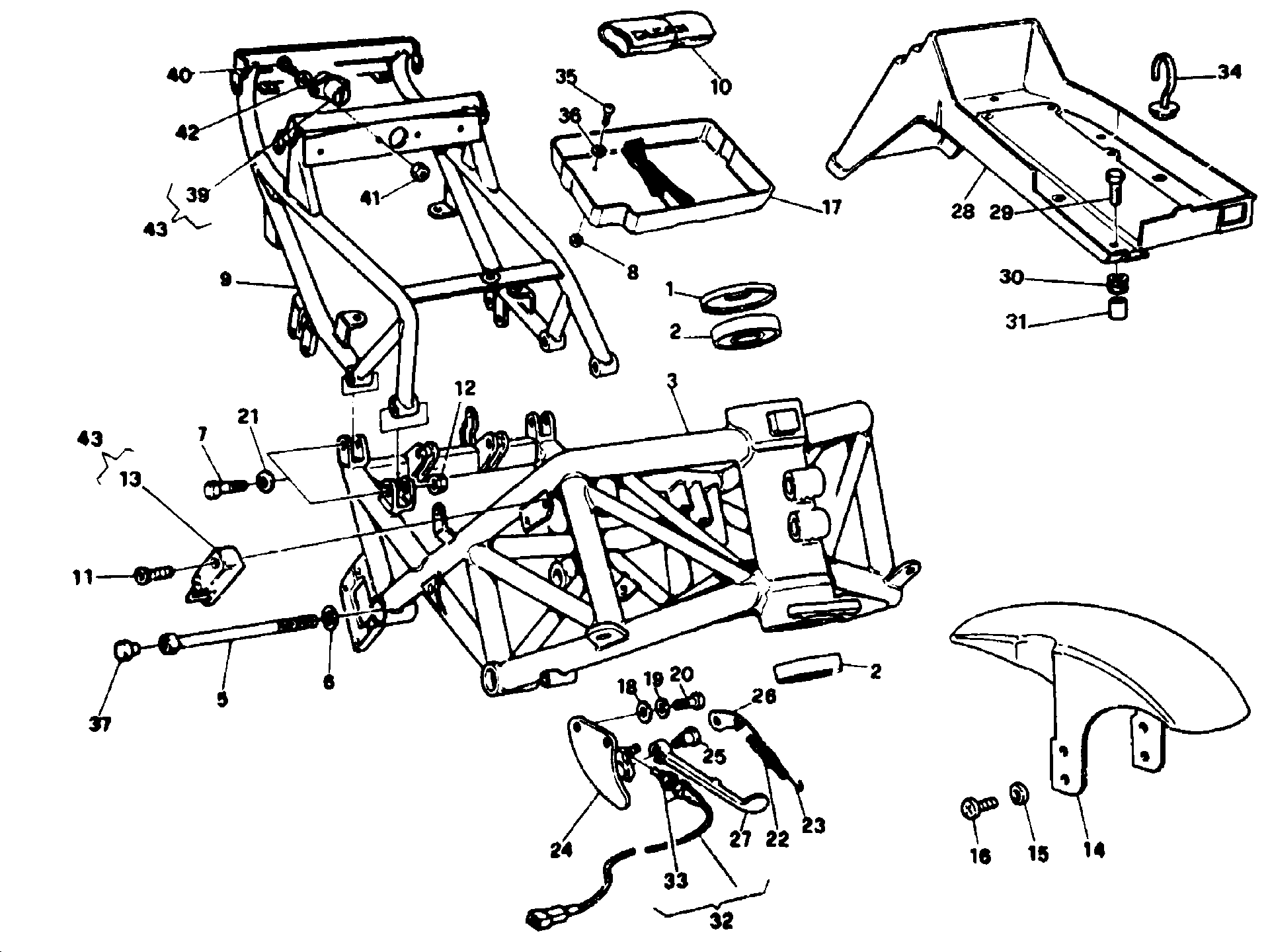

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 069137020 | Rondelle, speciale | 2 |
| 2 | 069191010 | Roulement à rouleaux coniques 639174 | 2 |
| 3 | 47010211A | Cadre | 1 |
| 5 | 77910011A | Vis | 2 |
| 6 | 734010N01 | Rondelle elastique | 2 |
| 7 | 000043858 | Vis | 4 |
| 8 | 729906FN1 | Écrou M6 | 4 |
| 9 | 47010161A | Cadre arrière | 1 |
| 10 | 69720011A | Trousse à outils | 1 |
| 11 | 77750562B | Vis M6X30 | 1 |
| 12 | 729908FN1 | Ecrou | 4 |
| 13 | 59840051A | Serrure casque | 1 |
| 14 | 56410102AA | Garde-Boue avant | 1 |
| 15 | 096091765 | Joint nylon | 1 |
| 16 | 800055703 | Vis tcei M6X1X14 | 4 |
| 17 | 55920011A | Boîte à outils | 1 |
| 18 | 732710001 | Rondelle | 2 |
| 19 | 734010N01 | Rondelle elastique | 2 |
| 20 | 77910441A | Vis M10X28 | 2 |
| 21 | 734308N01 | Rondelle 8.4X17X1.6 | 4 |
| 22 | 79910061A | Ressort externe | 1 |
| 23 | 79910071A | Ressort interne béquille | 1 |
| 24 | 55610031A | Plaquette | 1 |
| 25 | 037012523 | Pivot | 1 |
| 26 | 037012510 | Plaquette | 1 |
| 27 | 037012500 | Béquille latérale | 1 |
| 28 | 56110062A | Porte-Balai | 1 |
| 29 | 77250011A | Vis M6X25 | 6 |
| 30 | 037072020 | Silentbloc | 6 |
| 31 | 037072030 | Douille | 6 |
| 32 | 037012590 | Interrupteur béquille latéral | 1 |
| 33 | 60N115079 | Écrou M8X1.00 | 2 |
| 34 | 74140201A | Collier | 3 |
| 35 | 722761624 | Vis | 4 |
| 36 | 734306N01 | Rondelle | 4 |
| 37 | 87210021B | Bouchon | 4 |
| 39 | 59840042A | Serrure selle | 1 |
| 40 | 60N102462 | Vis M4X12 | 2 |
| 41 | 74950011A | Ecrou | 2 |
| 42 | 85250011A | Rondelle | 2 |
| 43 | 59820061A | Jeu serrure | 1 |
